2D Blechschnitt senkrecht zur Kante (3D-Blech)

Kantblech > Blechabwicklung > PullDown-Menü Extras > Senkrecht zur Kante

Diese Funktion leitet aus einer 3D-Ansicht eine bemaßte 2D-Ansicht ab.

1. Definieren Sie, nach der Wahl der Funktion, eine Bearbeitungsebene durch zwei Kanten, eine für die X- und eine für die Y-Achse.

Nach dem Identifizieren der ersten Kante können Sie den Vorschlag für die Lage der Bearbeitungsebene mit der rechten Maustaste übernehmen.

2. Wählen Sie eine Bezeichnung für die 2D-Ansicht und den Abstand für die Gutseite-Linie.
3. Aktivieren Sie ggf. die Winkelmaße und verlassen Sie das Dialogfenster mit OK.
4. Identifizieren Sie einen Punkt für den Schnittverlauf.

Die 2D-Ansicht wird am Cursor dargestellt.

5. Geben Sie einen Passpunkt in der Konstruktion an.

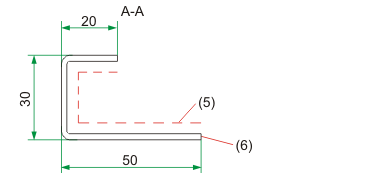

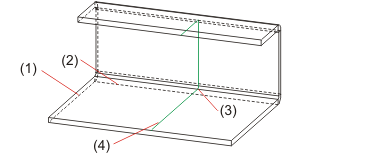

(1) Kante für die Bearbeitungsebene
(2) Kante für Y-Achse
(3) Position auf Kante für Schnitt
(4) Schnittverlauf

(5) Gutseite
(6) Bemaßte 2D-Ansicht

Die Parameter für die Darstellung der Beschichtungsseite (Gutseite) stellen Sie in der SYS/ABWCOL.DAT ein.

# Schicht,Farbe,Staerke,Art der Beschichtungsseite des 2D-Blechschnittes

2413

Die 2 steht für die Schicht, die 4 für die Farbe, die 1 für die Strichsträrke und die 3 für die Strichart. Die Parameter werden nach einem Neustart von HiCAD übernommen.
