2D Blechschnitt aus 3D Schnittansicht (3D-Blech)

Kantblech > Blechabwicklung > PullDown-Menü Extra > Aus Schnittansicht

Mit dieser Funktion erzeugen Sie aus einer 3D-Schnittansicht eine bemaßte 2D-Ansicht.

1. Leiten Sie von Ihrem Blechteil einen 3D-Schnitt, mit der Funktion Schnittansichten (Registerkarte Ansichten, Funktionsgruppe Neu), ab (siehe HiCAD 3D).
2. Aktivieren Sie dann die Blechfunktion Aus Schnittansicht.
3. Wählen Sie eine Bezeichnung für die 2D-Ansicht und den Abstand für die Gutseite-Linie aus.
4. Identifizieren Sie dann die Gutseite am 3D-Schnitt.

Die 2D-Ansicht wird mit Bemaßung am Cursor dargestellt.

5. Geben Sie einen Passpunkt in der Konstruktion an.

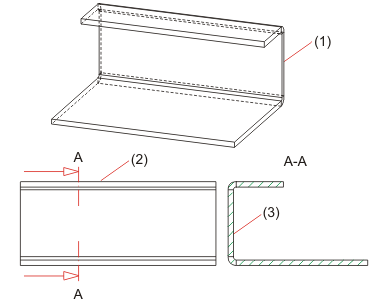

(1) Blechteil
(2) Vorderansicht des Blechteils
(3) Gutseite in der 3D-Schnittansicht

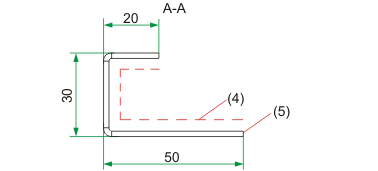

(4) Gutseite
(5) Bemaßte 2D-Ansicht

Die Parameter für die Darstellung der Beschichtungsseite (Gutseite) stellen Sie in der SYS/ABWCOL.DAT ein.

# Schicht,Farbe,Staerke,Art der Beschichtungsseite des 2D-Blechschnittes

2413

Die 2 steht für die Schicht, die 4 für die Farbe, die 1 für die Strichsträrke und die 3 für die Strichart. Die Parameter werden nach einem Neustart von HiCAD übernommen.
