Trimmen oder Anschneiden mit Verlängerung (3D-Blech)

Kantblech > Längenänderung > Trimmen mit Verlängern (mit Schnittluft)

Kantblech > Längenänderung > PullDown-Menü Trimmen Verlängern > Anschneiden mit Verlängern (Einzeln) bündig

Mit diesen beiden Funktionen schneiden Sie Bleche an einer Fläche und verlängern automatisch das Blech am Schnittverlauf. Die Schnittluft aus den Technologiedaten wird bei der Funktion Trimmen mit Verlängern berücksichtigt.

1. Identifizieren Sie das Blech an der Fläche, die geschnitten werden soll.
2. Identifizieren Sie eine Kante der Schnittfläche von innen.

Das Blech wird bis zur Schnittfläche gekürzt bzw. verlängert. Sie können nun ein weiteres Blech schneiden oder die Funktion mit der mittleren Maustaste beenden.

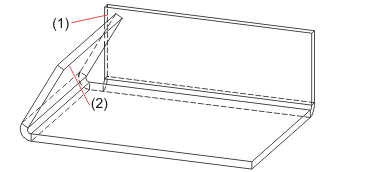

(1) Zu schneidendes Blech
(2) Schnittfläche

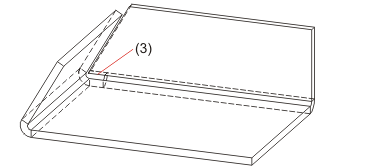

(3) Angeschnittenes Blech mit Verlängerung

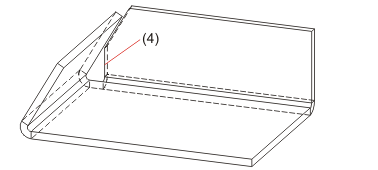

(4) Angeschnittenes Blech ohne Verlängerung
