Trimmen oder anschneiden eines Bleches (3D-Blech)

Kantblech > Längenänderung > Trimmen (mit Schnittluft)

Kantblech > Längenänderung > PullDown-Menü Trimmen > Anschneiden (Einzeln) bündig

Mit diesen beiden Funktionen schneiden Sie einzelne Bleche oder Biegezonen an einer Schnittfläche. Wenn Sie die Funktion Trimmen wählen, wird die Schnittluft aus den Technologiedaten berücksichtigt. Mit der Funktion Anschneiden wird das Blech bis zur Schnittfläche gekürzt.

1. Identifizieren Sie die Fläche des Bleches, die geschnitten werden soll.
2. Identifizieren Sie eine Kante der Schnittfläche von innen.

Das Blech wird bis zur Schnittfläche gekürzt. Sie können nun ein weiteres Blech schneiden oder die Funktion mit der mittleren Maustaste beenden.

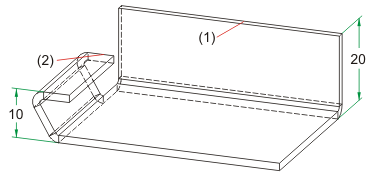

(1) Zu schneidendes Blech
(2) Schnittfläche

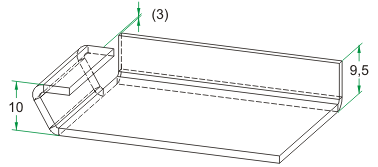

(3) Schnittluft beim Kürzen berücksichtigt

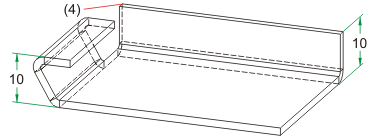

(4) Blech bündig gekürzt
