Trimmen oder Anschneiden einer Ebene mit Verlängern (3D-Blech)

Kantblech > Längenänderung > Trimmen Ebene (mit Schnittluft)

Kantblech > Längenänderung > PullDown-Menü Trimmen Ebene > Anschneiden mit Verlängern (Ebene) bündig

Mit diesen beiden Funktionen verkürzen bzw. verlängern Sie zusammenhängende Bleche mit Biegezonen bis zu einer Fläche. Die Schnittluft aus den Technologiedaten wird bei der Funktion Trimmen mit Verlängern berücksichtigt.

1. Identifizieren Sie die Schnittebene.
2. Identifizieren Sie eine Kante der Schnittfläche von innen.

Die Bleche werden bis zur Schnittfläche gekürzt bzw. verlängert. Sie können nun ein weiteres Blech schneiden oder die Funktion mit der mittleren Maustaste beenden.

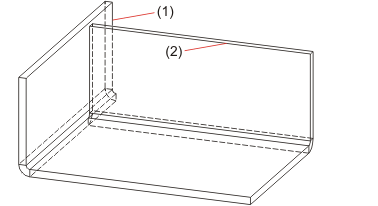

(1) Schnittebene (Blech und Biegezone)
(2) Schnittfläche

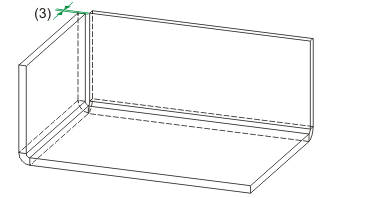

(3) Blech und Biegezone unter Berücksichtigung der Schnittluft gekürzt
