Stanzen (3D-Blech)

Kantblech > Werkzeuge > Stanzen

HiCAD Blech verfügt über eine Bibliothek mit vorbereiteten Stanzen, die Sie in Ihr Blechteil einbauen können.

1. Aktivieren Sie erst das Blech, das bearbeitet werden soll und dann die Funktion.

Nach der Wahl der Funktion erscheint das Dialogfenster Einstellung.

2. Aktivieren Sie die entsprechenden Kontrollkästchen und verlassen Sie die Einstellungen mit OK.
3. Fügen Sie je nach vorheriger Einstellung eine Bearbeitungsebene ein.

Das Auswahlfenster mit den Stanzwerkzeugen öffnet sich. Die Auswahl ist, wie in Windows üblich, als Baumstruktur dargestellt.

4. Wählen Sie erst die Form dann die Abmessungen aus.
5. Bestätigen Sie die Eingaben mit OK.

Sie können nun das Werkzeug einzeln einbauen oder über das erscheinende Menü Raster eine Gruppe zusammenstellen.

6. Wählen Sie das Einbauraster aus und setzen Sie ggf. die notwendigen Parameter.
7. Positionieren Sie das Werkzeug mit den Punktoptionen.

Das Blech wird gestanzt. Nun können Sie das Werkzeug ein weiteres mal einbauen. Alternativ haben Sie die Möglichkeit, vor Bestimmung der neuen Einbauposition mit der rechten Maustaste ein Kontextmenü zu aktivieren. Mit den Funktionen dieses Menüs können Sie u.a. die Einbaurichtung der Stanze ändern. Mit der mittleren Maustaste beenden Sie die Funktion.

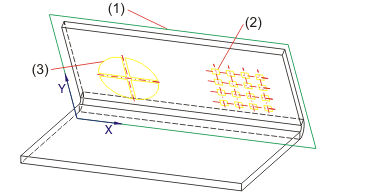

(1) Bearbeitungsebene
(2) Stanzung bis zur nächsten Fläche

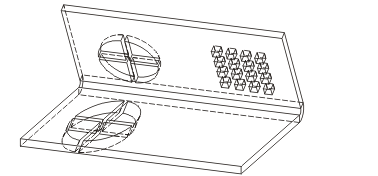

(3) Komplettes Blechteil gestanzt
