Formwerkzeuge (3D-Blech)

Kantblech > Werkzeuge > Formwerkzeuge

HiCAD Blech verfügt über eine Bibliothek von Formwerkzeugen, mit denen Sie Ihr Blechteil bearbeiten können.

1. Aktivieren Sie erst das Blech, das bearbeitet werden soll und dann die Funktion.

Nach der Wahl der Funktion erscheint das Dialogfenster Einstellung.

2. Aktivieren Sie die entsprechenden Kontrollkästchen und verlassen Sie die Einstellungen mit OK.
3. Fügen Sie je nach vorheriger Einstellung eine Bearbeitungsebene ein.

Das Auswahlfenster mit den Formwerkzeugen erscheint. Die Auswahl ist, wie in Windows üblich, als Baumstruktur dargestellt.

4. Wählen Sie eine Werkzeugart und Größe aus.
5. Bestätigen Sie die Eingaben mit OK.

Sie können nun das Werkzeug einzeln einbauen oder über das erscheinende Menü Raster eine Gruppe zusammenstellen.

6. Wählen Sie das Einbauraster aus und setzen Sie ggf. die notwendigen Parameter.
7. Positionieren Sie die Form mit den Punktoptionen.

Nun können Sie die Form ein weiteres mal einbauen. Alternativ haben Sie die Möglichkeit, vor Bestimmung der neuen Einbauposition mit der rechten Maustaste ein Kontextmenü zu aktivieren. Mit den Funktionen dieses Menüs können Sie u.a. die Einbaurichtung ändern. Mit der mittleren Maustaste beenden Sie die Funktion.

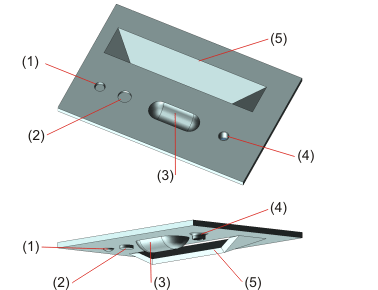

(1) Schweißbuckel
(2) Zentrierwarze
(3) Sicken
(4) Durchzugsgewinde
(5) Kiemen

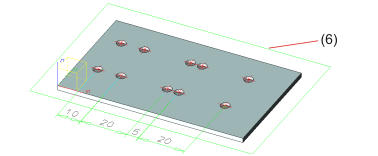

(6) Bearbeitungsebene

 Verwandte Themen

Werkzeuge (3D-Blech)
