Teilestamm bearbeiten
Zeigt den Teilestamm des aktiven Teils im Dialogfenster Bauteil an.
Das Fenster besteht aus mehreren Registerkarten. Neben Schaltflächen häufig verwendeter Funktionen, wie Bearbeiten oder Löschen finden Sie in den Kontext-Menüs (rechte Maustaste) der Detailfenster und Registerkarten zahlreiche weitere Bearbeitungsfunktionen.

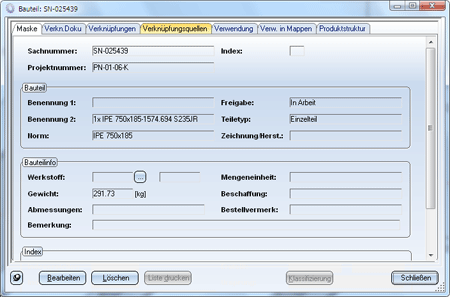

Dialogfenster Bauteil
Wenn Sie auf das Symbol
klicken, stehen weitere Funktionen für den Teilestamm zur Verfügung.
Teilestamm auswählen + zuordnen
Mit dieser Funktion ordnen Sie dem dem aktiven Teil einen in der Datenbank bereits vorhandene Teilestamm zu. Ist dem aktiven Teil bereits ein Teilestamm zugeordnet, dann können Sie diese Zuordnung hier auch löschen.
Teilestamm von Konstruktion zuordnen
Diese Funktion ordnet dem aktiven Teil den der aktiven Konstruktion zugeordneten Teilestamm zu.
Teilestamm, Zuordnung löschen
Mit dieser Funktion löschen Sie den Teilestamm des aktiven Teils. Das Teil selbst bleibt erhalten.
Dokustamm
Zeigt den Dokumentstamm des aktiven Teils im Dialogfenster Dokument an. Das Fenster besteht aus mehreren Registerkarten. Neben Schaltflächen häufig verwendeter Funktionen, wie Bearbeiten oder Löschen finden Sie in den Kontext-Menüs (rechte Maustaste) der Detailfenster und Registerkarten zahlreiche weitere Bearbeitungsfunktionen.

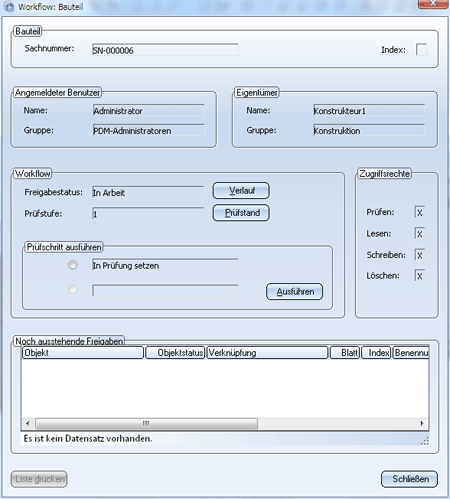

Workflow Freigabe
Diese Funktion liefert Workflow-bezogene Informationen zum aktiven Teil und zu den verküpften Dokumenten, wie z.B. den aktuellen Freigabestatus oder die Zugriffsrechte. Außerdem kann der Workflow als Grafik angezeigt und die unter Verlauf aufgerufene Listenansicht der Worflowvorgänge ausgedruckt werden. Die Schaltfläche Prüfstand öffnet den in der HELiOS-Konfiguration definierten Workflow. Der aktive Status ist rot umrandet und kann per Mausklick im folgenden Fenster geändert werfen.
Handelt es sich um einen Rollen Workflow, werden zwei zusätzliche Schaltflächen angezeigt:
- Checkliste: Ruft, falls vorhanden, die Attribute der Checkliste auf.
- Rollen: Zeigt die Rollenbelegungen des aktuellen und folgenden Workflowschritts.
Unter Prüfschrittausführen fordern Sie den nächsten Bearbeitungsschritt an (z.B. Prüfung anfordern).
Verknüpfte Konstruktion
Mit dieser Funktion laden Sie mit dem aktiven Teil verknüpfte Zeichnungen.
