Zeichnung erstellen (BIM-PLM )

PDM > Zeichnungsableitung

Mit dieser Funktion erstellen Sie eine neue Werkstatt-/Einzelteilzeichnung.

Die Funktion entspricht im Wesentlichen der gleichnamigen Funktion auf der Registerkarte Stahlbau, bietet aber folgende Erweiterungen und Vorteile:

• Für automatische generierte HiCAD Fertigungszeichnungen wird automatisch ein HELiOS-Dokumenteintrag erzeugt.
• Es wird automatisch geprüft, ob Teile ohne Fertigungszeichnung existieren und ob nicht aktuelle Zeichnungen vorhanden sind. Die Teileliste wird an die entsprechenden HiCAD-Funktionen zur automatischen Neuerstellung und Aktualisierung verknüpfter Fertigungszeichnungen übergeben.
• Automatisch erstellte externe Zeichnungen werden automatisch aktualisiert.

Nach dem Aufruf der Funktion wird das Dialogfenster Zeichnungsableitung angezeigt.

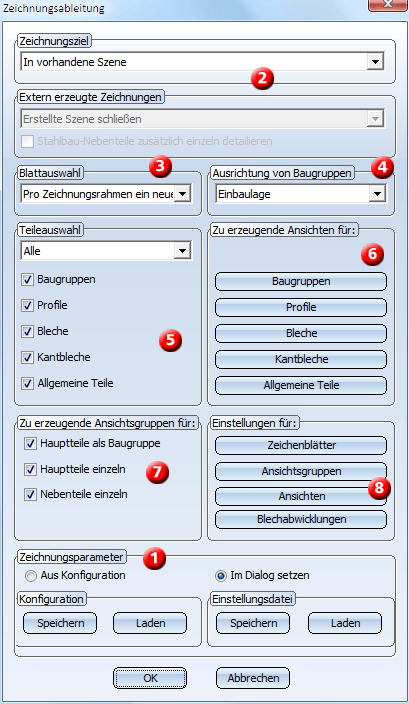

Dialogfenster Zeichnungsableitung

Und so gehen Sie vor:

1. Falls Sie eine bereits vorhandene Einstellungsdatei oder Konfiguration verwenden wollen, dann laden Sie diese. Nehmen Sie falls gewünscht Änderungen im Dialogfenster vor .
2. Wählen Sie das Zeichnungsziel für die Werkstatt-/Einzelteilzeichnung in der Listbox aus.
3. Bestimmen Sie unter Blattauswahl, ob die Ausgabe auf einem neuen oder einem bereits vorhandenen Blatt erfolgen soll.
4. Bestimmen Sie wie die Baugruppen ausgerichtet werden soll - in Einbaulage (Gebrauchslage) oder Fertigungslage.
5. Wählen Sie unter Teileauswahl die Teilearten, die in die Werkstattzeichnung übernommen werden sollen - über die entsprechende Listbox und/oder durch Aktivierung der Checkboxen.
6. Bestimmen Sie, welche Ansichten für Baugruppen, Profile, Bleche und Kantbleche erzeugt werden sollen.
7. Legen Sie die zu erzeugenden Ansichtsgruppen fest, indem Sie die entsprechenden Checkboxen aktivieren.
8. Stellen Sie die Parameter für Zeichnungsblätter, Ansichtsgruppen, Ansichten und Blechabwicklungen individuell ein.

Haben Sie alle notwendigen Einstellungen vorgenommen, dann speichern Sie ggf. die Einstellungsdatei oder die Konfiguration zur späteren Wiederverwendung. Die Einstellungen gelten temporär (für die aktuelle HiCAD-Sitzung) als Defaulteinstellung. Verlassen Sie das Fenster mit OK. Falls Sie bei der Teileauswahl die Option Einzeln gewählt haben, fordert HiCAD Sie jetzt auf, die Teile für die Werkstattzeichnung zu identifizieren. Sie beenden die Auswahl mit der mittleren Maustaste.

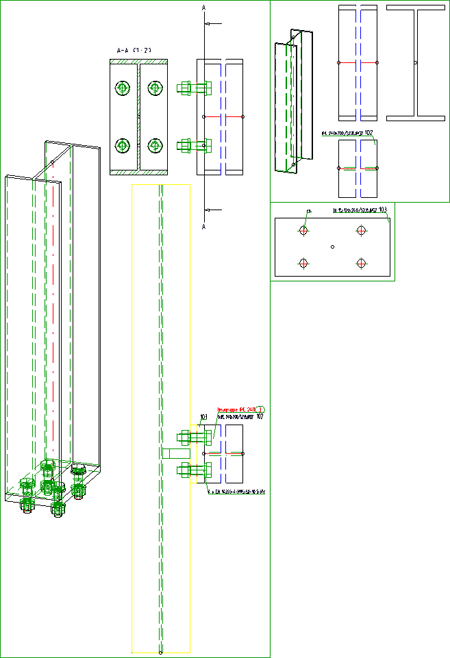

Die Werkstattzeichnung wird automatisch sofort als Blattansicht - entweder in der Ausgangskonstruktion oder in einer neuen Konstruktion - erstellt. Blattansichten der aktuellen Konstruktion können über die Registerkarte Ansichten des ICN geöffnet werden.

Achtung:

• Mit den BIM-PLM-Funktionen automatisch erzeugte Zeichnungen sind gegen manuelle Änderungen gesperrt. Beim Versuch ein Teil in der Zeichnung zu ändern, wird die folgende Meldung angezeigt: In automatisch erstellten externen Fertigungszeichnungen können die automatisch detaillierten Teile nicht bearbeitet werden.
• Die Teile der automatisch erzeugten Zeichnung sind (einseitig) mit der Ausgangskonstruktion referenziert und im ICN entsprechend mit gekennzeichnet. Die Referenzierung ist eine einseitige Referenzierung. Das bedeutet, bei Änderungen am Modell lässt sich die Zeichnung automatisch aktualisieren.

Modell, Zeichnung und ICN

• Sie stellen sicher, dass die benötigten HiCAD Kataloge (Verbindungselemente etc.) auch in HELiOS zur Verfügung stehen. Ist dies nicht der Fall, dann müssen Sie diese mit dem Katalogeditor nach HELiOS übertragen. (siehe Online-Hilfe des Katalogeditors)
