Zeichnungsableitung (BIM-PLM )

PDM > Zeichnungsableitung

Übersichtliche, gut lesbare Werkstattzeichnungen und Einzelteilansichten sind für eine sichere Planung und Fertigung unbedingt erforderlich. Die automatisierte und optimierte Erstellung/Verwaltung dieser wichtigen Unterlagen basiert in HiCAD auf modernsten Techniken und sorgt selbst bei ausgedehnten Stahlbaukonstruktionen für die schnelle Generierung übersichtlicher Fertigungsunterlagen - mit fertigungsgerechter Vermaßung und Beschriftung. HiCAD ermittelt automatisch die benötigte Anzahl an Zeichenblättern für die zu detaillierenden Stahlbauteile und verteilt die Fertigungsansichten mit praxisgerechten Logiken auf den Zeichnungen.

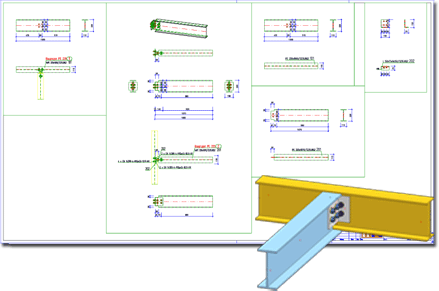

Beispiel einer Werkstattzeichnung (rechts das Ausgangsmodell)

Der Automatismus für Zeichnungsableitungen im Überblick:

• Leistungsstarke Funktionalitäten zur Zeichnungsgenerierung + Verwaltung
• Verwaltung aller Einzelteil-Ansichten in einer Ansichtsgruppe - einschließlich der ansichtsübergreifenden Parameter
• Automatische, kollisionsfreie und Platz sparende Ausrichtung der Ansichten und Ansichtsgruppen sowie der Positionsnummern, Beschriftungen, Maße etc.
• Ansichtsausrichtung entsprechend Einbaulage und senkrecht zu Schnitten
• Automatische Aufteilung der Fertigungsansichten auf mehrere Zeichnungsblätter mit Zeichnungsrahmen
• Automatische Teilebeschriftung mit Kollisionsvermeidung in komplexen Situationen
• Automatische Integration von Baugruppen-Stücklisten in die Zeichnung
• Integrierte Zeichnungserstellung für Kantbleche
• Erzeugung vermaßter Schnittansichten für angeschweißte Teile
• Tiefenbegrenzung für Schnitt- und Detailansichten
• Individuelle Ansichten, Schnitte und Details
• Individuell ergänzte Bemaßungen und Beschriftungen
• Einblenden von Rasterachsen und assoziativer Achsbeschriftung
• Einblenden der Bauteilumgebung mit flexibel konfigurierbaren Darstellungsparametern
• Individuell konfigurierbare Bemaßungsregeln für jedes Maß der Werkstattzeichnung (außer bei allgemeinen Teilen)
• Verwendungsart-abhängige Konfigurationen (z.B. für Träger, Stütze, Riegel, Geländer)
• Schattierte Ansichten auch in der Zeichnung
• Umfangreiche Möglichkeiten zur Nachbearbeitung und Ergänzung der Zeichnungen

All diese Vorteile gelten auch beim Einsatz der BIM-PLM-Suite.
