PDM > Zeichnung > Zeichnung löschen, Auswahl über HELiOS
Wenn Sie Objekte Ihrer mit der BIM-PLM Suite verwalteten Konstruktion löschen, dann werden diese aus der Konstruktion entfernt. Beim Speichern der Konstruktion wird den entsprechenden Datensätzen der gelöschten Objekten in der Datenbank der Verknüpfungstyp Gelöscht zugeordnet.
Mit der Funktion Zeichnung löschen, Auswahl über HELiOS haben Sie die Möglichkeit, Objekte mit dem Verknüpfungstyp Gelöscht auch aus denZeichnungen zu löschen.

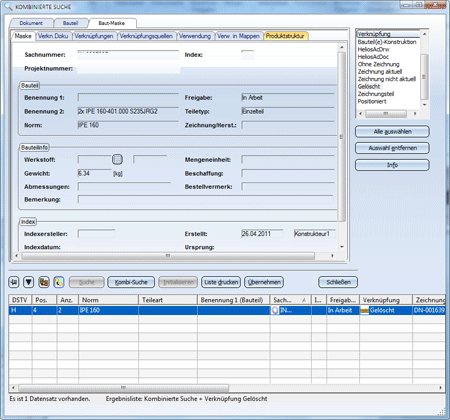

Nach dem Aufruf der Funktion werden Ihnen im Dialogfenster Kombinierte Suche alle mit dem Verknüpfungstyp Gelöscht vorhandenen Objekte angezeigt. Markieren Sie dann die Objekte, die Sie aus den Werkstatt-/Einzelteilzeichnungen löschen wollen und klicken Sie auf Übernehmen.
Die zur Konstruktion gehörenden Zeichnungen werden entsprechend aktualisiert.
Beispiel:

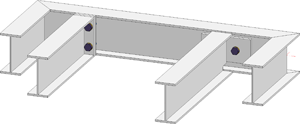

Zur abgebildeten Konstruktion sind Zeichnungen zu allen Teilen vorhanden und auch aktuell.

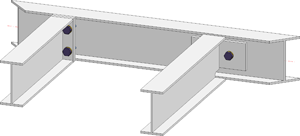

In der Konstruktion sind das linke und rechte Profil gelöscht worden (2 x IPE 160). Anschließend wurde die Konstruktion gesichert.

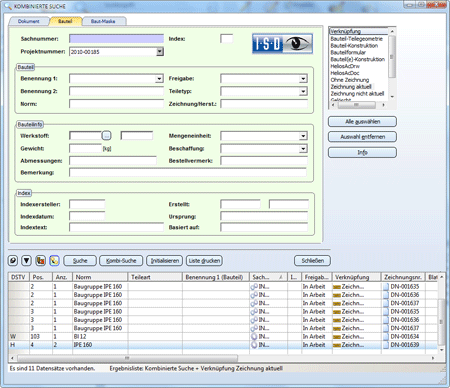

In der Datenbank haben diese Profile nun die Verknüpfung Gelöscht.
Nach dem Aufruf der Funktion Werkstattzeichnung, Löschen, Auswahl über HELiOS, Auswahl des Datensatzes und Klick auf die Schaltfläche Übernehmen werden die Profile auch aus der Datenbank entfernt und die vorhandenen Zeichnungen entsprechend aktualisiert.
Besitzt ein automatisch generierter Teilestamm keine Verwendung in einem übergeordneten Teilestamm und existiert ein Teil, das keine Verknüpfungen hat, dann wird die Produktstruktur des Teils vor dem allgemeinen Aufräumen gelöscht.
Verwandte Themen
Zeichnung erstellen (BIM-PLM ) • Zeichnungsableitung (BIM-PLM )
