Rohrbauteile: Abzweig (Anl)

Anlagenbau > Neu > Rohrbauteile > Abzweig

Ist der Leitkantenmodus aktiv, dann sollten Sie den abzweigenden Leitkantenzug vor Einfügen des Bauteils zeichnen, beginnend auf einer Kante des anderen Leitkantenzuges.

Das Bauteil wird dann mit dem benannten isolierten Punkt 4 interaktiv auf den Abzweigpunkt gesetzt. Es richtet sich automatisch auf die durch die abzweigende Leitkante vorgegebene Richtung aus.

	auf Kantenabzweigpunkt Diese Funktion steht nur bei aktiviertem Leitkantenmodus zur Verfügung. Suchkriterium für die Bauteilsuche ist der Winkel (< 90°) zwischen den am Abzweigpunkt aufeinander treffenden Leitkanten. 90°-Winkel werden nicht berücksichtigt.

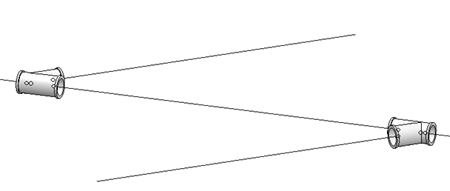

	Alle setzen Diese Funktion steht nur bei aktiviertem Leitkantenmodus zur Verfügung. Hier werden innerhalb der aktiven Rohrleitung alle Abzweigpunkte gesucht (Winkel < 90°) Kantenzugpunkte bestimmt. Auf diese Punkte werden automatisch die passenden Bauteile gesetzt. Die Bauteilauswahl und –ausrichtung erfolgen wie bei der Funktion auf Kantenabzweigpunkt.

Der automatische Einbau von Abzweigen kann über die Einbaufunktion Rohrbauteile gestartet werden oder über die Funktion Leitkantenzüge automatisch mit Bauteilen belegen.
