Allgemeines zu Rohrbauteilen (Anl)

Rohrbauteile sind Bauteile, die Bestandteil einer Rohrleitung sein können. Sie können mit Hilfe von Leitkanten ausgerichtet und positioniert werden.

Einbau eines Rohrbauteils
Einbau eines Bauteils über das R+I-Schema
Weitere Hinweise

Einbau eines Rohrbauteils

Anlagenbau > Neu > Rohrbauteile

Mit den Icons aus dem oberen Teil des Menüfensters wählen Sie jeweils eine Bauteilart, z.B. Armatur, aus, die Sie in die aktuelle Konstruktion einfügen möchten.

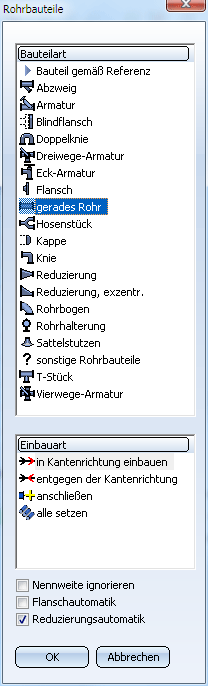

Das Auswahlfenster für Rohrbauteile (Beispiel)

Haben Sie den Leitkantenmodus abgeschaltet, dann entfällt der Teil Einbauart des Auswahlfensters. Wenn Sie dagegen mit Leitkantenzügen arbeiten, haben Sie je nach Bauteilart die Wahl zwischen verschiedenen Einbauarten, die im unteren Teil des Menüfensters aufgeführt werden. Nach Bestätigung der Einbauart haben Sie die Möglichkeit, mit der rechten Maustaste Ihre Entscheidung zu ändern. Bei nahezu allen Bauteilarten stehen die folgenden Einbauarten zur Verfügung:

Bauteil in Kantenrichtung

Hierbei wird das lokale Koordinatensystem mit seinem Ursprung an den Anfang der zu wählenden Leitkante gesetzt; die Z-Achse liegt in Richtung der Leitkante. Das Bauteil wird beim Einfügen so transformiert, dass sein Teilekoordinatensystem mit dem lokalen Koordinatensystem gleichgerichtet ist. Über die Wahl des Bezugspunktes, kann das Bauteil so weit entlang der Z-Achse verschoben werden, dass der Bezugspunkt mit dem Einfügepunkt zur Deckung gelangt.

Bauteil entgegen der Kantenrichtung

Hierbei wird das lokale Koordinatensystem mit seinem Ursprung an das Ende der zu wählenden Leitkante gesetzt;. die Z-Achse ist entgegengesetzt zur Leitkante ausgerichtet. Das Bauteil wird beim Einfügen so transformiert, dass sein Teilekoordinatensystem mit dem lokalen Koordinatensystem gleichgerichtet ist. Über die Wahl des Bezugspunktes, kann das Bauteil so weit entlang der Z-Achse verschoben werden, dass der Bezugspunkt mit dem Einfügepunkt zur Deckung gelangt.

Bauteil anschließen

Hierbei wird das Bauteil beim Einfügen so transformiert, dass es mit seiner zu wählenden Anschlussfläche an eine Anschlussfläche eines Bauteils angeschlossen wird, das auf der Leitkante der aktiven Rohrleitung liegt.

Bei dieser Einbauart werden die Anlagenbau-Einstellungen der Registerkarte Bauteilsuche berücksichtigt. Für das Belegen von Leitkantenzügen mit geraden Rohren, die die zwischen den schon eingebauten Bauteilen bestehenden Lücken auffüllen, gilt automatisch die Einbauart Anschließen.

Die gewählte Einbauart bleibt solange bestehen, bis ein anderes Bauteil gewählt wird. Dann wird wieder automatisch auf Einbauart a) umgeschaltet. Je nach Bauteil und Leitkantenmodus stehen darüber hinaus weitere Einbauarten zur Verfügung, die bei den einzelnen Bauteilarten beschrieben werden.

Über die Sachmerkmalleiste, die der gewählten Bauteilart zugeordnet ist, werden in der Bauteildatenquelle (Datenbank oder Katalog) den Vorgaben entsprechende Bauteile gesucht und in einer Ergebnisliste aufgelistet. Der Umfang der Ergebnisliste hängt u.a. von der jeweils wirksamen Vorselektierung ab.

Die Vorselektierung kann durch die eingestellte Rohrklasse und/oder den Inhalt der Vorauswahlmaske festgelegt sein. Welche Art der Vorselektierung wirksam sein soll oder ob überhaupt eine Vorselektierung stattfinden soll, bestimmen Sie über Anlagenbau-Einstellungen.

Löschen Sie auf keinen Fall über das Kontextmenü der Ergebnisliste die Verknüpfungsquellen, da nicht nur die Datensätze sondern auch die wichtigen VAA-Dateien gelöscht werden. Wie Sie Varianten in der Datenbank löschen, erfahren Sie unter Variantenabgleich.

Einbau eines Bauteils über das R+I-Schema

Anlagenbau > Neu > Rohrbauteile > über R+I-Schema

Wenn Sie einen Anlagenbau-Aufstellungsplan bearbeiten und wenn das zugehörige R+I-Projekt geladen ist, können Sie das Bauteil anhand des entsprechenden R+I-Symbols bestimmen:

Wenn Sie ein Rohrteil einfügen wollen, aktivieren Sie vorher die richtige Rohrleitung.
Klicken Sie im Menüfenster auf den Eintrag über R+I-Schema . Das geladene R+I-Schema-Blatt erscheint auf dem Bildschirm. Dabei sind die Symbole, zu denen im Aufstellungsplan bereits ein Bauteil existiert, grafisch hervorgehoben.
Markieren Sie mit dem Cursor das Symbol, zu dem Sie das entsprechende Bauteil in den Aufstellungsplan einfügen möchten. Mit der rechten Maustaste können Sie die Funktion abbrechen und zum Aufstellungsplan zurückkehren.
Wenn Sie die Symboldaten kontrollieren möchten, dann beantworten Sie die Abfrage Möchten Sie die Symboldaten sehen? mit JA. Der Inhalt der Symboldatenmaske wird angezeigt. Ist ein Bauteil zugeordnet, können Sie sich mit einem Klick auf Bauteildaten den Inhalt des Bauteildatensatzes anzeigen lassen. Andernfalls erscheint der Hinweis Dem Symbol ist noch kein Bauteil zugeordnet.

Wenn Sie in der Dialogbox, die Ihnen die Dialogdaten anzeigt, auf OK klicken oder wenn Sie sich die Symboldaten nicht ansehen wollten und daher auf NEIN klicken, gelangen Sie wieder zum Aufstellungsplan zurück, wobei das zugeordnete Bauteil nun zum Einfügen bereit steht. Wenn es aber bereits eingefügt wurde, erhalten Sie eine entsprechende Meldung; das Bauteil wird grafisch markiert.

Ist dem Symbol noch kein Bauteil zugeordnet, wird nun anhand der Bauteilartkennung, die in der Symboldatenmaske steht, (bei Rohrteilen gegebenenfalls auch anhand der Rohrklasse, die der Rohrleitung zugeordnet ist, und der Nennweite), sowie anhand des Symbolnamens (wenn im Modul R+I-Schemata die entsprechende Einstellung besteht) ein geeignetes Bauteil gesucht. Aus einer Liste, die die Suchergebnisse zeigt, wählen Sie das gewünschte Bauteil aus.

Wenn Sie dann das Bauteil eingefügt haben, wird seine Sachnummer automatisch in die Datenmaske des zugehörigen Symbols im R+I-Schema eingetragen, so dass nun dem R+I-Symbol dieses Bauteil zugeordnet ist.

Wenn Sie Bauteile über das R+I-Schema einbauen, können vom R+I-Symbol Dialogtexte der Symbol-Datenmaske in zugeordnete benutzerdefinierbare Systemattribute des 3D-Bauteils übertragen werden. Diese Zuordnung wird über die Registerkarte R+I-Attributzuordnung festgelegt.

Weitere Hinweise

Ist der aktiven Rohrleitung eine Rohrklasse zugeordnet, wird diese nur dann als Vorselektierung wirksam, wenn Sie bei den Anlagenbau-Einstellungen in der Registerkarte Bauteilauswahl unter Vorselektierung entweder über Rohrklasse oder über Rohrklasse u. Vorauswahlmaske gewählt haben.
Die Optionen Nennweite ignorieren, Flanschautomatik und Reduzierungsautomatik am unteren Ende der Dialogbox entsprechen bestimmten Anlagenbau-Einstellungen. Aktivieren oder Deaktivieren dieser Optionen in der Dialogbox wirkt nur temporär. Nach Abschluss der jeweiligen Funktion gelten wieder die ursprünglichen Anlagenbau-Einstellungen.
Notwendige Reduzierungen werden bei Rohrbauteilen automatisch eingebaut, wenn folgende Voraussetzungen erfüllt sind:
Die Reduzierungsautomatik ist aktiviert.
Der aktiven Rohrleitung ist eine Nennweite zugeordnet oder für die Leitkante, auf die das Bauteil gesetzt werden soll, ist eine Nennweite festgelegt.
Die Option Nennweite ignorieren ist gesetzt.
Es wird ein einzelnes Bauteil (aber kein gerades Rohr) interaktiv eingebaut, dessen Nennweite von der Nennweite der Rohrleitung bzw. der Leitkante abweicht.

Die Reduzierungsautomatik wirkt nicht bei den Optionen innerhalb der Funktion Rohrbauteile, die den automatischen Einbau mehrerer Bauteile zur Folge haben können, z.B. T-Stück, alle setzen.

Bei der Belegung von Rohrleitungen mit den Funktionen Rohrbauteile können Schweißnahtspalte automatisch berücksichtigt werden. Durch die entstehenden Lücken zwischen den Bauteilen sind sie im Aufstellungsplan unmittelbar erkennbar. Ob Schweißnahtspalte berücksichtigt werden und das Verfahren für die Bestimmung der Spaltbreite legen Sie über die Registerkarte Schweißnahtspalte in den Anlagenbau-Einstellungen fest.
