Varianten für Rohrabzweigstutzen (Anl)

Ab der Version 1702 werden Variantendateien für verschiedene Formen von Rohrabzweigstutzen in Form von Varianten-Archivdateien (VAA-Dateien) mitgeliefert.

Dies sind im Einzelnen:

Bauteil	Firma	Datei
Welodolet ®	Reducing, Standard Weight Bonney	Forge WELDOLET_STD.vaa
Thredolet ®, CL 3000	Bonney Forge	THREDOLET_CL3000.vaa
Sockolet ®, CL 3000	Bonney Forge	SOCKOLET_CL3000.vaa
Nipolet ® XS, Threaded	Bonney Forge	NIPOLET_XS.vaa
Contoured Bodied Nipoflange ANSI 150#	PROMAT ®	NIPOFLANGE_ANSI_150.vaa
Contoured Bodied Nipoflange ANSI 300#	PROMAT ®	NIPOFLANGE_ANSI_300.vaa
Contoured Bodied Nipoflange ANSI 600#	PROMAT ®	NIPOFLANGE_ANSI_600.vaa
Contoured Bodied Nipoflange ANSI 900#	PROMAT ®	NIPOFLANGE_ANSI_900.vaa
Contoured Bodied Nipoflange ANSI 1500#	PROMAT ®	NIPOFLANGE_ANSI_1500.vaa
Contoured Bodied Nipoflange ANSI 2500#	PROMAT ®	NIPOFLANGE_ANSI_2500.vaa

Wenn diese Bauteile verwendet werden sollen, müssen sie zunächst in die Datenbank bzw. den HiCAD-Katalog eingetragen werden.

Verwendung der HELiOS-Datenbank als Bauteildatenquelle

Starten Sie in HiCAD den Bauteildatenabgleich . (Achten Sie darauf, dass in den Anlagenbau-Einstellungen unter Bauteilauswahl die Datenbank als Bauteildatenquelle eingestellt ist.)

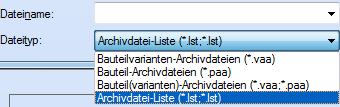

Klicken Sie auf Dateiauswahl und wählen Sie als Dateityp Archivdatei-Liste (*.lst).

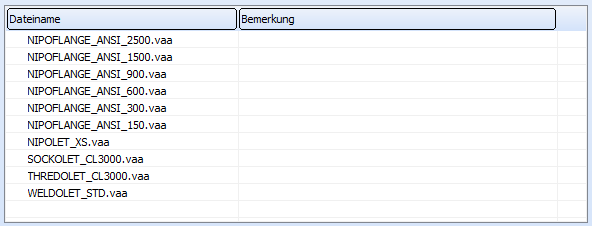

Wählen Sie die Datei Pipe_Branches_1.lst im HiCAD-Verzeichnis PlantParts aus. Die zugehörigen VAA-Dateien werden aufgelistet.

Klicken Sie auf Start.
Kontrollieren und bestätigen Sie (ggf. nach Ergänzung) die Attribute.

Verwendung des HiCAD-Katalogs als Bauteildatenquelle

Starten Sie in HiCAD den Bauteildatenabgleich (VarToCAT). (Achten Sie darauf, dass in den Anlagenbau-Einstellungen unter Bauteilauswahl der Katalog als Bauteildatenquelle eingestellt ist.)
Wählen Sie als Ziel den Katalog Anlagenbau und wählen Sie die gewünschten Varianten aus, die in den Katalog eingetragen werden sollen.

Kontrollieren und bestätigen Sie (ggf. nach Ergänzung) die Attribute und legen Sie die Normverknüpfungen fest..
Klicken Sie auf Start, um den Abgleich zu starten.

Wenn Sie HiCAD 2012 bisher nicht eingesetzt haben, also von einer Vorgängerversion updaten, dann beachten Sie die Hinweise zum Update.
