Quader

3D-Standard > Neu > Regelteil  > Quader

Geben Sie den Teilenamen ein und aktivieren bzw. deaktivieren Sie nach Bedarf die Checkboxen Referenziert, Feature und Stücklistenrelevant .

Geben Sie die notwendigen Daten ein.

Haben Sie den Modus Vorschau gewählt, dann positionieren Sie den Quader in der Konstruktion. Passpunkt ist die linke, untere Ecke des Quaders.

Im Modus Punkte direkt bestimmen Sie die Höhe durch Angabe des Anfangs- und Endpunktes einer Raumdiagonalen, z.B. Absolut (0,0,0) und (0,0,500).

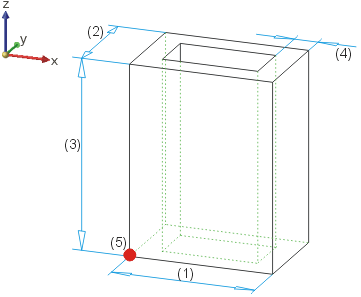

Hohlquader im Vorschau-Modus: (1) Länge, (2) Breite, (3) Höhe, (4) Wandstärke (innen), (5) Passpunkt

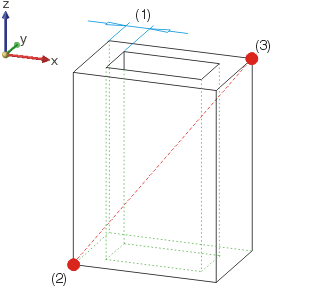

Hohlquader im Modus Punkte direkt: (1)  Wandstärke (innen), (2) Anfangspunkt, (3) Endpunkt der Raumdiagonalen

Bei negativen Werteingaben wird der entsprechende Wert in negativer Achsenrichtung abgetragen, beispielsweise in negativer Z-Richtung, wenn Sie einen negativen Wert für die Höhe eingeben. Dadurch ändert sich auch der Passpunkt (z.B. bei negativen Höhenangabe – linke, obere Ecke).
