Pyramide

3D-Standard > Neu > Regelteil > Pyramide

Mit dieser Funktion erzeugen Sie eine regelmäßige, gerade Pyramide oder einen Pyramidenstumpf - wahlweise als Voll- oder Hohlkörper.

Geben Sie den Teilenamen ein und aktivieren bzw. deaktivieren Sie nach Bedarf die Checkboxen Referenziert, Feature und Stücklistenrelevant .

Geben Sie dann die notwendigen Daten ein.

Ausführung	Vorschau-Modus	Punkte direkt
Vollkörper	Hohl	Höhe Eckenzahl Eckenradius der Basisfläche B Eckenradius der Deckfläche D	Eckenzahl Eckenradius der Basisfläche B Eckenradius der Deckfläche D
Hohlkörper	Hohl	Höhe Eckenzahl Eckenradius der Basisfläche B Eckenradius der Deckfläche D Wandstärke	Eckenzahl Eckenradius der Basisfläche B Eckenradius der Deckfläche D Wandstärke

Ausführung

Vorschau-Modus

Punkte direkt

Vollkörper

Hohl

Höhe
Eckenzahl
Eckenradius der Basisfläche B
Eckenradius der Deckfläche D

Eckenzahl
Eckenradius der Basisfläche B
Eckenradius der Deckfläche D

Hohlkörper

Hohl

Höhe
Eckenzahl
Eckenradius der Basisfläche B
Eckenradius der Deckfläche D
Wandstärke

Eckenzahl
Eckenradius der Basisfläche B
Eckenradius der Deckfläche D
Wandstärke

Haben Sie den Modus Vorschau gewählt, dann positionieren Sie die Pyramide in der Konstruktion. Passpunkt ist das Zentrum des Umkreises der Basisfläche.

Im Modus Punkte direkt bestimmen Sie die Höhe durch Angabe des Anfangs- und Endpunktes der Achse, z.B. Absolut (0,0,0) und (0,0,500).

Hinweise:

Der Eckenradius ist der Radius des Umkreises.

Bei gerader Eckenzahl können Sie an Stelle des Radius auch die Schlüsselweite eingeben.

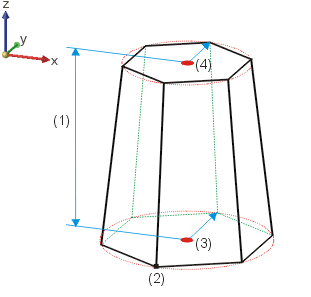

(1) Höhe, (2) Eckenzahl, (3) Radius Basisfläche, (4) Radius Deckfläche
