Prisma

Regelteil  > Prisma

Mit dieser Funktion erzeugen Sie ein regelmäßiges, gerades Prisma - wahlweise als Voll- oder Hohlkörper.

Geben Sie den Teilenamen ein.

Aktivieren bzw. deaktivieren Sie nach Bedarf die Checkboxen Referenziert, und Feature. und Stücklistenrelevant .

Geben Sie die notwendigen Daten ein.

Haben Sie den Modus Vorschau gewählt, dann positionieren Sie das Prisma in der Konstruktion. Passpunkt ist das Zentrum des Umkreises der Grundfläche.

Im Modus Punkte direkt bestimmen Sie die Höhe durch Angabe des Anfangs- und Endpunktes der Achse, z.B. Absolut (0,0,0) und (0,0,500).

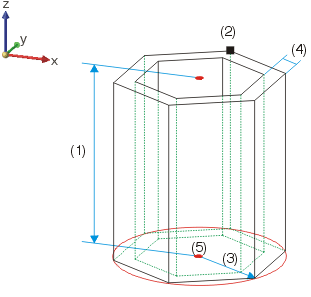

Hohlprisma: (1) Höhe, (2) Eckenzahl, (3) Radius, (4) Wandstärke, (5) Einbauposition

Hinweise:

• Der Eckenradius ist der Radius des Umkreises.

• Bei gerader Eckenzahl können Sie anstelle des Radius auch die Schlüsselweite eingeben.
