Kegel

3D-Standard > Neu > Regelteil > Kegel

Mit dieser Funktion erzeugen Sie Kreiskegel und Kegelsegmente. Dabei ist auch die Generierung von Hohlkegeln möglich.

Geben Sie den Teilenamen ein und aktivieren bzw. deaktivieren Sie nach Bedarf die Checkboxen Referenziert, Feature und Stücklistenrelevant.

Geben Sie dann die notwendigen Daten ein.

Ausführung		Vorschau-Modus	Punkte direkt
Vollkörper	Hohl Segment	Höhe Durchmesser Basis Durchmesser Deckel	Durchmesser Basis Durchmesser Deckel
Hohlkörper	Hohl Segment	Höhe Durchmesser Basis Durchmesser Deckel Wandstärke (innen)	Durchmesser Basis Durchmesser Deckel Wandstärke (innen)
Segment	Hohl Segment	Höhe Durchmesser Basis Durchmesser Deckel Anfangs- und Endwinkel	Durchmesser Basis Durchmesser Deckel Anfangs- und Endwinkel
Hohlsegment	Hohl Segment	Höhe Durchmesser Basis Durchmesser Deckel Wandstärke (innen) Anfangs- und Endwinkel	Durchmesser Basis Durchmesser Deckel Wandstärke (innen) Anfangs- und Endwinkel

Haben Sie den Modus Vorschau gewählt, dann positionieren Sie den Kegel in der Konstruktion. Passpunkt ist das Zentrum der Basisfläche.

Im Modus Punkte direkt bestimmen Sie den Anfangs- und Endpunkt der Achse, z.B. Absolut (0,0,0) und (0,0,500).

Beachten Sie bitte:

Wenn Sie für die Höhe oder die Achsenlängen negative Werte eingeben, dann werden diese in Richtung der jeweiligen negativen Achse abgetragen.
Hat der Durchmesser des Deckels den Wert 0, dann wird ein Spitzkegel erzeugt, anderenfalls ein Kegelstumpf.

Hohlkegel: (1) Höhe, (2) Durchmesser Basis, (3) Durchmesser Deckel (4) Wandstärke, (5) Passpunkt

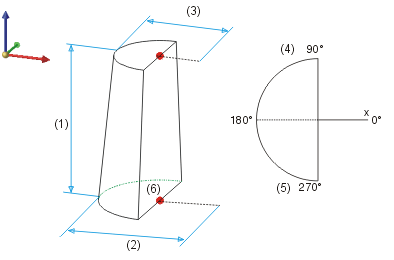

Kegelsegment: (1) Höhe, (2) Durchmesser Basis, (3) Durchmesser Deckel, (4) Anfangswinkel, (5) Endwinkel , (6) Passpunkt
