Konstant
Bestimmen Sie, ob Sie einzelne Kanten oder Kantenzüge bzw. Hyperkanten runden wollen. Zulässig sind Strecken oder Kantenzüge aus Strecken.
- einzelne Kanten
Die zu rundenden Kanten müssen einzeln identifiziert werden. - Kantenzug/Hyperkante
Mit dieser Option können Sie HiCAD veranlassen, Kantenzüge bzw. Hyperkanten automatisch zu finden. Hyperkanten sind dabei strukturelle Einheiten mehrerer Kanten mit Flächenbezug (d.h. keine freie Kanten). Sie werden benutzt, um mehrere Kanten wie eine Einzelkante manipulieren zu können. Dazu wird das PopUp-Menü Hyperkante anlegen angezeigt.
Geben Sie nach der Bestimmung der zu rundenden Kanten den Rundungsradius ein.

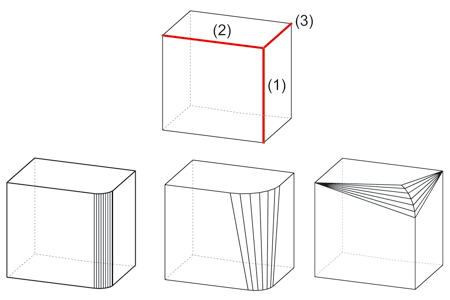

Variabel
Beim variablen Runden können Sie für jeden Eckpunkt einen unterschiedlichen Rundungsradius wählen.
