Rundung nachbearbeiten (3D)

• Radius ändern
• 3D Ecke Nachbehandlung

Rundungsradius ändern

3D-Standard > Bearbeiten > Runden > Radius ändern

Mit dieser Funktion ändern Sie den Radius einer konstanten Rundung.

1. Identifizieren Sie zwei Kanten der Rundung.
2. Geben Sie den neuen Radius ein.

Radius- und Streckenbemaßung der geänderten Rundung werden entsprechend angepasst. Diese Anpassung erfolgt jedoch nur dann, wenn in der Datei ALG3DPAR.DAT die körperübergreifende Bemaßungsassoziativität eingeschaltet ist. Dies ist nach der Installation von HiCAD die Defaulteinstellung.

Rundungsradien konstanter Rundungen lassen sich auch ändern, indem Sie das entsprechende Parametermaß mit der rechten Maustaste anklicken und dann die Funktion Parametermaß ändern wählen.

3D Ecken-Nachbehandlung

3D-Standard > Bearbeiten > Runden > 3D Ecken Nachbehandlung

Mit dieser Funktion können Sie einzelne Ecken des aktiven Teils, an denen drei Kanten oder drei oder mehr Fasen, Rundungs- oder Polyederrundungsflächen aufeinander treffen, nachbearbeiten.

Identifizieren Sie die gewünschte Ecke.

Ggf. verlangt HiCAD die Angabe der "wegzurundenden" Länge.

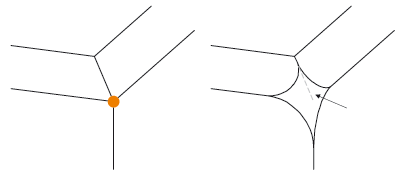

Eckennachbehandlung mit Angabe der wegzurundenden Länge

Nachbehandelte Kegelspitze
