Neue Verschraubung (3D)

3D-Standard > Normteile > Neue Verschraubung

Zum Einbau kompletter Verschraubungen steht ein Expertensystem zur Verfügung. Dieses System unterstützt Sie bei der Lösung von Standardproblemen, wie z.B. der Auslegung einer Verschraubung. Anhand eines Katalogsystems können Sie hier Schrauben, Scheiben, Muttern, Bohrungen, Senkungen und Gewinde auswählen und sich so die gewünschte Verschraubung zusammenstellen. Entsprechende Plausibilitätsprüfungen verhindern unzulässige Angaben. Es werden immer nur diejenigen Elemente (Normen) zur Verfügung gestellt, die zum ausgewählten Gewinde passen, d.h. "unsinnige" Kombinationen werden erst gar nicht angeboten.

Darüber hinaus haben Sie die Möglichkeit, die Anordnung der Verschraubung festzulegen - als Einzelschraube oder auf einem Teilkreis. Die Werte für den minimalen Schraubenüberstand und die minimale Einschraublänge können Sie dabei individuell bestimmen. Die Vorteile dieses Expertensystems zeigen sich insbesondere bei der Änderung bereits eingebauter Verschraubungen. So können Sie durch Auswahl der gewünschten Verschraubung direkt den Eingabedialog starten und sich beispielsweise für einen anderen Gewindeauslauf entscheiden.

Die Zusammenstellung von Verschraubungen und die Einstellung weiterer Optionen erfolgt über das Dialogfenster Schraubenverbindung, das nach dem Aufruf der Funktion Verschraubung neu automatisch angezeigt wird. Hier können Sie auf entsprechenden Registerkarten

• die Komponenten der Verschraubung bestimmen,
• weitere Optionen wie den Schraubenüberstand festlegen oder Verschraubungskonfigurationen laden/neu erstellen und
• Verschraubungsvorlagen erstellen und bearbeiten.

Der Dialog zum Einbau der Verschraubungen beginnt, sobald Sie eine der Registerkarten mit OK beenden.

Sichern Sie Ihre Konfigurationsdateien regelmäßig.

Registerkarte Teile

Über die Registerkarte Teile erreichen Sie alle verfügbaren Schrauben, Scheiben, Muttern, Bohrungen, Senkungen und Gewinde, aus denen die Verschraubung bestehen kann.

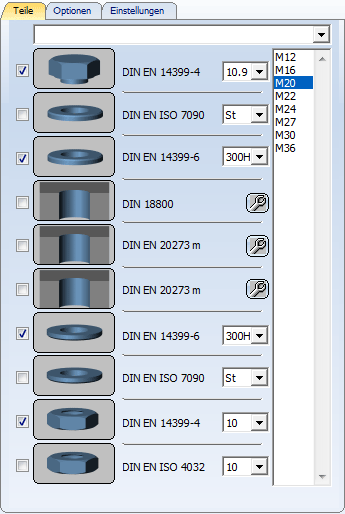

Die Registerkarte Teile

Um ein Teil für die Verschraubung auszuwählen, aktivieren Sie die entsprechende Checkbox , und wählen in der rechten Spalte die gewünschten Abmessungen.

Um ein anderes Element auszuwählen, z.B. eine andere Schraube, klicken Sie einfach auf das entsprechende Grafiksymbol. HiCAD zeigt anschließend eine Übersicht aller für diese Teileart zur Verfügung stehenden Normteile bzw. Normbearbeitungen an. Wählen Sie dann das gewünschte Teil aus, und verlassen Sie das Auswahlfenster mit OK.

Haben Sie auf der Registerkarte Optionen eine Konfigurationsdatei ausgewählt, dann wird bei Auswahl einer Schraube geprüft, ob die Datei Konfigurationen zu dieser Schraube enthält. Ist dies der Fall, dann können Sie die gewünschte Konfiguration in der Listbox oben im Fenster auswählen.

Hinweise:

• Ist die Zusammenstellung nicht normgerecht, dann wird im Dialogfenster die Meldung Zusammensetzung der Verschraubung nicht normgerecht! angezeigt.
• Verschraubungen müssen keine Bohrungen enthalten, d.h. Sie können auch Verschraubungen auch in bereits vorhandene Bohrungen einfügen.
• Anstelle von Bohrungen und Senkungen nach DIN können Sie auch Langlöcher oder freie Bohrungen verwenden. Dazu klicken Sie auf das Symbol , aktivieren dort den gewünschten Bohrungstyp und geben die erforderlichen Daten ein.

Einstellungen: Bohrung

Registerkarte Optionen

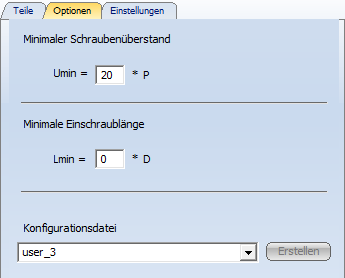

Die Registerkarte Optionen

Minimaler Schraubenüberstand / Minimale Einschraublänge

Normalerweise ermittelt HiCAD den minimalen Schraubenüberstand und die minimale Einschraublänge automatisch. Sie haben jedoch in der Registerkarte Optionen die Möglichkeit, die dabei verwendete Defaulteinstellung zu ändern.

• Lmin ist das Produkt aus der Steigung D und einem beliebigen Faktor.
• Umin ist das Produkt aus dem Schraubendurchmesser P und einem beliebigen Faktor.

Geben Sie die Faktoren ein, um Lmin und Umin zu bestimmen.

Konfigurationsdatei

Die Zusammenstellung der einzelnen Elemente einer Verschraubung lassen sich zur Wiederverwendung in Konfigurationsdateien speichern. Über die Auswahlbox Konfigurationsdatei wählen Sie die Konfigurationsdatei aus, deren Konfigurationen Sie verwenden wollen oder der Sie weitere Konfigurationen hinzufügen wollen.

Um eine neue Konfigurationsdatei zu erstellen, tragen Sie den Namen der neuen Datei in das Eingabefeld Konfigurationsdatei ein und klicken dann auf den Button Erstellen.

Um eine Konfigurationsdatei zu laden, wählen Sie einfach den Namen der Datei in der Listbox aus.

Die Bearbeitung einer Konfigurationsdatei, d.h. das Anlegen und Bearbeiten von Konfigurationen, erfolgt auf der Registerkarte Einstellungen.

Die Konfigurationsdateien werden im HiCAD-Verzeichnis Kataloge\sys\configs abgelegt.

Registerkarte Einstellungen

Häufig benötige Schraubenverbindungen lassen sich über diese Registerkarte konfigurieren und in der auf der Registerkarte Optionen gewählten Konfigurationsdatei speichern.

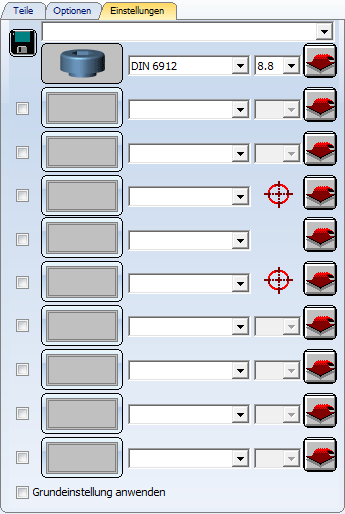

Die Registerkarte Einstellungen

Um eine Schraubenverbindung zu definieren, gehen Sie folgendermaßen vor:

1. Wählen Sie den Schraubentyp. Klicken Sie dazu auf das Schraubensymbol, z.B. . Wählen Sie den Schraubentyp und dann die gewünschte Normreihe aus.
2. Verlassen Sie das Auswahlfenster mit OK. Das Schraubensymbol im Fenster Schraubenverbindung wird automatisch aktualisiert.
3. Wählen Sie die Verbindungselemente. Klicken Sie dazu auf das jeweilige Symbol, z.B. oder Rechteck . Wählen Sie den gewünschten Typ und dann die Normreihe aus.
4. Verlassen Sie das Auswahlfenster mit OK. Das gewählte Verbindungselement wird als Symbol angezeigt und die zugehörige Checkbox automatisch aktiviert.
5. Bestimmen Sie vor dem Speichern der Konfiguration, ob die Einstellungen als Grundeinstellung verwendet werden sollen, indem Sie die Checkbox Grundeinstellung anwenden aktivieren oder deaktivieren. Ist die Checkbox beim Speichern einer Schraubenverbindung aktiv, dann werden beim Laden dieses Schraubentyps auf der Registerkarte Teile automatisch die diesem Typ zugeordneten Verbindungselemente angezeigt und aktiviert.
6. Zum Speichern der Konfiguration tragen Sie den Namen der Konfiguration oben in das Eingabefeld ein und klicken dann auf das Diskettensymbol .

Werden bei der Auswahl von Schrauben oder Verbindungselementen nicht alle vorhandenen Typen angezeigt, dann können Sie in der jeweiligen Zeile die Funktion Neue …. zur Verfügung stellen verwenden. Mit dieser Funktion können Sie die Auswahllisten für Schrauben und Verbindungselemente erweitern. Beispielsweise können Sie so die Verbindungselemente aus dem Katalog Werksnormen > Anwender Verbindungselemente, z.B. Anker und Dübel, hinzufügen.

Beispiel - Verschraubungskonfiguration
