Verschraubungen einbauen (3D)

3D-Standard > Normteile > Versch...

Der Dialog zum Einbau der Verschraubungen beginnt, sobald Sie eine der Registerkarten des Dialogfensters Schraubenverbindung mit OK beenden.

Gehen Sie nun wie folgt vor:

Identifizieren Sie die Teile, die miteinander verschraubt werden sollen.
Beenden Sie die Auswahl mit der mittleren Maustaste.
Es öffnet sich das Fenster Raster. Wählen Sie die Einbauart:

		Punkt Einzeleinbau. Die Verschraubung wird entgegensetzt der Z-Achse senkrecht in die Bearbeitungsebene eingebaut.
		Raster linear Mehrfacheinbau, linear angeordnet
		Raster, linear zwischen 2 Punkten Mehrfacheinbau, linear zwischen 2 Punkten angeordnet
		Raster polar Mehrfacheinbau, kreisförmig in der Einbauebene angeordnet

Geben Sie die erforderlichen Parameter ein.
Bestimmen Sie die Einbauposition. Beachten Sie, dass die Position der Verschraubung von der Bezugsebene abhängig ist, die Sie in den Verschraubungseinstellungen gewählt haben!

Links: Passpunkt bei Bezugsebene: Oberkante, Rechts: Passpunkt bei Bezugsebene: Senkung

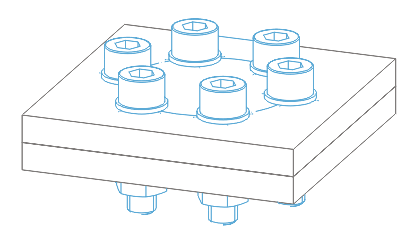

Verschraubung auf einem polaren Raster

Beachten Sie bitte:

Die Komponenten einer Verschraubung werden in einer Baugruppe mit dem Namen SCHRAUBVERBINDUNG zusammengefasst. Ob diese Baugruppe als Haupt- oder Nebenteil erzeugt wird, hängt von den Verschraubungseinstellungen ab.
Im Mittelpunkt des Schraubenbildes, d.h. der Baugruppe SCHRAUBVERBINDUNG wird ein isolierter Punkt erzeugt. Über diesen Punkt lässt sich eine Verschraubung direkt identifizieren.
Vor der Bestimmung der Einbauposition können Sie mit der rechten Maustaste ein Kontextmenü aktivieren. Mit den Funktionen dieses Menüs können Sie u.a. die Einbaurichtung oder den Bezugspunkt der Verschraubung ändern.
Beim Verschrauben referenzierter Teile wird die Verknüpfung zwischen Bohrungen und Verschraubung aufgehoben. In diesen Fällen erfolgt eine entsprechende Systemmeldung. Beim nachträglichen Ändern der Verschraubung müssen Sie die Bohrungen manuell anpassen!

Hinweis zur DIN EN 14399

Die Tabellen für Schrauben nach DIN EN 14399 enthalten eine Spalte SET für die Garniturkennung. Ist dort ein Text, z.B. Garnitur, eingetragen, dann ist beim Einbau einer Schraubengarnitur nach DIN EN 14399 die Mutter nicht stücklistenrelevant. In der Stückliste wird in diesem Fall die Garniturkennnung in der Sachnummer berücksichtigt, z.B. Garnitur EN 14399......, da anderenfalls nur die Schraube geliefert würde.

Wird die Spalte SET (im Katalogeditor) geleert, dann sind auch die Muttern stücklistenrelevant.
