Beispiel - Musterbohrungen (3D)

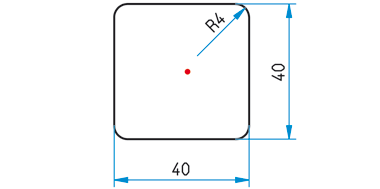

Das abgebildete 2D-Teil soll als Musterbohrung in verschiedenen Größen verwendet werden.

• Erzeugen des 2D-Teils
• Ableiten des 2D-HCM-Modells
• Erweitern des Katalogs MUSTERBOHRUNGEN

Erzeugen des 2D-Teils

1. Legen Sie ein leeres 2D-Teil an, z.B. MUSTERBSP.
2. Zeichnen Sie ein Quadrat in der Größe 40 x 40, und runden Sie die Ecken mit dem Radius 4.
3. Legen Sie einen isolierten Punkt in die Mitte des Quadrates. Aktivieren Sie dazu auf der Registerkarte 2D-Geometrie unter Tools die Funktion Punkt neu .
4. Verschieben Sie das 2D-Teil so, dass der isolierte Punkt im Punkt Absolut (0,0) liegt.

Ableiten des 2D-HCM-Modells

1. Löschen Sie den Variablenspeicher über die Registerkarte Information. Verwenden Sie dazu die Funktion Variablen löschen unter 3D-Sonstiges > Var....
2. Aktivieren Sie die Registerkarte 2D-Teil.

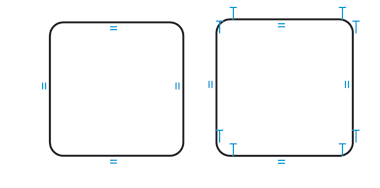

3. Legen Sie dort unter 2D-HCM Bedingungen> Fix...mit der Funktion Lagebedingung, Parallel die Parallelitätsbedingungen fest. Dazu identifizieren Sie nach Aufruf der Funktion zunächst die beiden senkrechten und dann die beiden waagerechten Linien.
4. Anschließend weisen Sie mit der Funktion Lagebedingung, Tangential den Elementen die Lagebedingung Tangential zu. Dazu identifizieren Sie jeweils eine der Strecken und einen Bogen (insgesamt 8 Tangentialbedingungen)

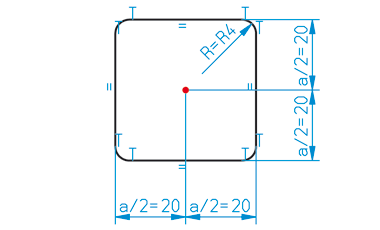

5. Vergeben Sie die abgebildeten Maßbedingungen (Radius, Abstand horizontal, Abstand vertikal). Anstelle einer Werteingabe drücken Sie jeweils die rechte Maustaste, um die Formel a/2 bzw. R einzugeben. Als Anfangswerte wählen Sie a=40 und R=4.

6. Da alle Rundungen identisch sein sollen, vergeben Sie nun die Maßbedingung Radius gleichsetzen für die nicht bemaßten Rundungen.
7. Fixieren Sie den isolierten Punkt mit der Lagebedingung Fixieren .
8. Speichern Sie das HCM-Modell mit der Funktion Edit... > Speichern ohne Datenbank . Wählen Sie als Zielordner den HiCAD Ordner KATALOGE/WERKSNORMEN/MUSTERBOHRUNGEN.

Erweitern des Katalogs MUSTERBOHRUNGEN

1. Starten Sie den Katalogeditor durch Aufruf des Programms CATEDITOR.EXE im HiCAD EXE-Verzeichnis.
2. Öffnen Sie die Tabelle MUSTERBOHRUNGEN und legen Sie mit Extras > Tabelle > neu eine neue Tabelle für die Musterbohrung an, z.B. MUSTERBSP.
3. Wählen sie die Kategorie 2D-Muster. Verlassen Sie das Dialogfenster mit OK.
4. Die neue Tabelle enthält die Spalten ID, MOD, STATUS und BZ.
5. Fügen Sie nun weitere Spalten ein, indem Sie mit der rechten Maustaste auf den Kopf der Spalte BZ klicken und neue Spalte wählen.

6. Legen Sie nun folgende Datensätze an:

7. Die neuen Bohrungen stehen Ihnen anschließend in HiCAD zur Verfügung.
