Streckenmaß, parallel (3D)

3D Bemaßung + Text > Parallel >

Mit dieser Funktion erzeugen Sie Streckeneinzelmaße oder -maßgruppen, deren Maßlinien parallel zu einer der Achsen des aktiven Koordinatensystems oder zu einer frei wählbaren Bezugsachse verlaufen .

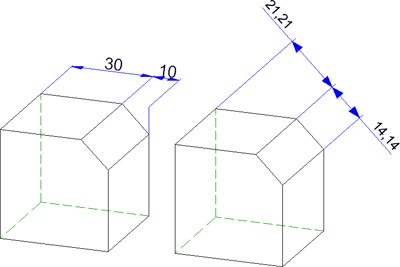

Beispiel: Kettenmaß, achsparallel (links) und Kettenmaß mit Fase als Bezugsachse

Achsparallele Streckenmaße

Aktivieren Sie das Teil, dem die Bemaßung zugeordnet werden soll.
Wählen Sie gewünschte Bemaßungsfunktion auf der Registerkarte 3D-Bemaßung + Text unter Parallel.
Identifizieren Sie zwei beliebige Kanten oder Punkte der Konstruktion. Beispielsweise müssen die Punkte nicht unbedingt Endpunkte einer Kante sein und können auch zu verschiedenen Teilen gehören.

oder

Identifizieren Sie direkt die zu bemaßende Kante, und beenden Sie die Identifizierung mit der rechten Maustaste.

Legen Sie die Position des Maßes fest. Mit der rechten Maustaste können Sie das Kontextmenü Bemaßung verschieben aktivieren. Hier haben Sie die Möglichkeit, die Position von Maßlinie und Maßzahl zu beeinflussen.
Bestimmen Sie bei Bemaßungsstrukturen die Folgepunkte.

Zu einer Bezugsachse parallele Streckenmaße

Die Funktionen arbeiten im Wesentlichen analog zu den namensgleichen Funktionen für achsparallele Streckemaße.

Aktivieren Sie das Teil, dem die Bemaßung zugeordnet werden soll.
Wählen Sie die gewünschte Bemaßungsfunktion. unter Sonstiges .
Bestimmen Sie die Bezugsachse.
Identifizieren Sie zwei beliebige Kanten oder Punkte der Konstruktion. Beispielsweise müssen die Punkte nicht unbedingt Endpunkte einer Kante sein und können auch zu verschiedenen Teilen gehören.

oder

Identifizieren Sie direkt die zu bemaßende Kante, und beenden Sie die Identifizierung mit der rechten Maustaste.

Legen Sie die Position des Maßes fest. Mit der rechten Maustaste können Sie das Kontextmenü Bemaßung verschieben aktivieren. Hier haben Sie die Möglichkeit, die Position der Maßlinie und Maßzahl zu beeinflussen.
Bestimmen Sie bei Bemaßungsstrukturen die Folgepunkte.

Bei Halbschnittmaßen muss vor der Auswahl der zu bemaßenden Elemente die Symmetrieachse bestimmt werden!

Folgende Funktionen stehen zur Verfügung:

Strecken
	Streckenmaß achsparallel erzeugt ein zu einer Achse des aktuellen Koordinatensystems paralleles Streckenmaß (eigenständiges Maß mit nur einer Maßgeometrie und einer Maßzahl). Das Maß wird dem aktiven Teil zugeordnet.
Unter finden Sie darüber hinaus die folgenden Funktionen:
	Neues Streckenmaß mit Bezugsachse erzeugen erzeugt ein zu einer beliebigen Achse paralleles Streckenmaß
	Neues Halbschnittmaß erzeugen Mit dieser Funktion wird ein Halbschnittmaß erzeugt, d.h. ein Maß, bei dem der zweite Maßpunkt durch Spiegelung des ersten Maßpunktes an einer Symmetrieachse entsteht. Halbschnittmaße werden in der Regel verwendet, um Längen symmetrischer Teile darzustellen. Die Darstellung erfolgt im Halbschnitt, d.h. mit einer Maßhilfslinie und verkürzter Maßlinie. Beispiel

Ketten
	Neues Kettenmaß erzeugen erzeugt eine Maßgruppe, bei der je zwei aufeinander folgende Teilmaße einen gemeinsamen Maßpunkt haben. Die Maße sind achsparallel. Beispiel
Unter finden Sie darüber hinaus die folgende Funktion:
	Neues Kettenmaß mit Bezugsachse erzeugen erzeugt ein Kettenmaß mit zu einer beliebigen Achse parallelen Maßlinien

Stufen
	Neues Stufenmaß erzeugen erzeugt eine Maßgruppe, bei der alle Teilmaße denselben Anfangspunkt und die Maßlinien der Teilmaße einen festen Abstand voneinander haben. Die Maße sind achsparallel. Beispiel
Unter finden Sie darüber hinaus die Funktion:
	Neues Stufenmaß mit Bezugsachse erzeugen Hier ist das Maß parallel zu einer frei definierbaren Achse.

Bezug
	Neues Bezugsmaß erzeugen erzeugt ein Kettenmaß, bei dem sich alle Teilmaße auf denselben Anfangspunkt (den Bezugspunkt) beziehen. Die Maßzahlen werden automatisch am Ende jeder Maßeinheit senkrecht zur Maßlinie gesetzt. Der Bezugspunkt wird durch die Maßzahl 0 gekennzeichnet. Die Maße sind achsparallel. Beispiel
Unter finden Sie darüber hinaus die Funktion:
	Neues Bezugs-Kettenmaß erzeugen erzeugt eine Kombination von Bezugs- und Kettenmaß. Die Maße sind achsparallel. Beispiel
	Neues Bezugsmaß mit Bezugsachse erzeugen erzeugt ein Bezugsmaß, dessen Maßlinien parallel zu einer Bezugsachse sind.
	Neues Bezugs-Kettenmaß mit Bezugsachse erzeugen erzeugt eine Kombination von Bezugs- und Kettenmaß. Die Maße sind parallel zu einer Bezugsachse.

Höhe...
	Neue Höhenkote erzeugen spezielles achsparalleles Bezugsmaß im Bauwesen und im Stahlbau Beispiel
Unter finden Sie darüber hinaus die Funktionen:
	Neue Höhenkote parallel zur Z-Achse Höhenkote bezogen auf die XY-Ebene des Koordinatensystems Beispiel Bitte beachten Sie: Die mit dieser Funktion erzeugten Maße sind Einzelmaße. Optional lässt sich bei dieser Funktion ein Zuschlag berücksichtigen, der für einzelne oder auch für alle Maße dieser Art gelten kann. Dazu verwenden Sie die Funktion Struktur-Anfangswert . Sie erreichen diese Funktion über das Kontextmenü (RMT auf die Maßzahl) oder über den Funktionsbereich 3D-Bemaßung + Text > Tools.
	Neues Koordinatenmaß erzeugen spezielles achsparalleles Bezugsmaß, bei dem der erste identifizierte Punkt als Bezugspunkt interpretiert wird. Von diesem Punkt aus wird jeweils das Absolutmaß zwischen dem Bezugspunkt und den anderen Maßpunkten ermittelt. Der Bezugspunkt wird mit 0 gekennzeichnet. Beispiel
	Neue Höhenkote mit Bezugsachse erzeugen spezielles Bezugsmaß im Bauwesen und im Stahlbau mit zu einer beliebigen Achse parallelen Maßlinien
	Neues Koordinatenmaß mit Bezugsachse erzeugen Koordinatenmaß mit zu einer beliebigen Bezugsachse parallelen Maßlinien
