Bemaßung - Vorgehensweise (3D)

Aktivieren Sie das Teil, dem die Bemaßung zugeordnet werden soll.
Wählen Sie gewünschte Bemaßungsfunktion. Bei allen Maßerzeugungsfunktionen können Sie dann mit der rechten Maustaste das Dialogfenster Selektion der Elementtypen aktivieren. Dort legen Sie fest, welche Elemente - Punkte, Kanten oder Flächen - Sie zur Auswahl zulassen wollen. Ändern Sie bei Bedarf die Einstellungen, und verlassen Sie das Fenster.
Identifizieren Sie je nach gewählter Funktion die von HiCAD angeforderten Punkte, Kanten oder Flächen. HiCAD markiert die identifizierten Elemente mit einem kleinen Symbol: für Punkte, für Kanten, für Flächen.
Nachdem Sie die Elemente ausgewählt und damit die Maßfußpunkte bestimmt haben, zeigt HiCAD das Maß am Cursor an. Die Ebene, in die das 3D-Maß eingetragen wird, richtet sich nach dem aktiven Koordinatensystem und der Ansicht bzw. Kreisebene.
Sie können nun die Maßlinie dynamisch mit dem Cursor positionieren. Die Übernahme der Position erfolgt durch Drücken der linken Maustaste.

Bevor Sie die Position übernehmen, haben Sie die Möglichkeit, mit der rechten Maustaste das Menü Bemaßung verschieben zu aktivieren. Dort stehen Ihnen folgende Funktionen zur Verfügung:

	Maßzahl und Maßlinie Freies Positionieren von Maßzahl und Maßlinie mit dem Cursor Beispiel
	Maßlinie Freies Positionieren der Maßlinie (Default)
	Maßzahl parallel Verschieben der Maßzahl parallel zur Maßlinie
	Maßzahl frei Freies Verschieben der Maßzahl Beispiel

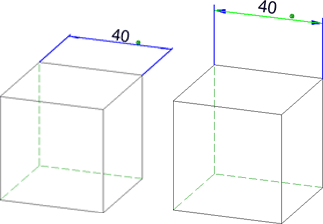

	In Z-X-Ebene wechseln Wechsel in die ZX-Ebene des aktiven Bemaßungskoordinatensystems Beispiel
	Weiter Zurück zur Bemaßungsfunktion

Hinweise:

Wollen Sie die Maßlinie exakt an einer bereits bestehenden Bemaßung ausrichten, dann bewegen Sie den Cursor auf die vorhandene Maßlinie. Die Linie wird farbig markiert und mit dem Symbol gekennzeichnet. Drücken Sie dann die linke Maustaste.
Die Positionierung von 3D-Maßen erfolgt auf einem Raster, das Sie über die Maßparameter definieren.
Die nachträgliche Verschiebung von Maßlinien und Maßzahlen kann auch per Drag & Drop erfolgen. Dazu klicken Sie das entsprechende Maß mit der linken Maustaste an und halten die Maustaste gedrückt. Sie können nun die Maßlinie dynamisch mit dem Cursor positionieren. Die Übernahme der Position erfolgt durch Drücken der linken Maustaste.
Bevor Sie die Position übernehmen, haben Sie - wie beim Erzeugen von Maßen - die Möglichkeit, mit der rechten Maustaste das Menü Bemaßung verschieben zu aktivieren.
Beim Erzeugen von Maßen können auch Bearbeitungsebenen berücksichtigt werden. Dazu müssen Sie die Maßparameter entsprechend einstellen.
