Ansicht verkürzen (3D)

Ansichten > Bearbeiten > Verkürzen

Mit dieser Funktion können Sie Ansichten - auch mehrfach und in verschiedenen Richtungen - verkürzen sowie Ansichtsverkürzungen löschen und kopieren.

Aktivieren Sie zunächst die zu verkürzende Ansicht und dann die Funktion Ansicht verkürzen . Das Dialogfenster Ansichtsverkürzung wird angezeigt.
Klicken Sie auf Verkürzungsrichtung hinzufügen. Neue Verkürzungsrichtungen werden von HiCAD automatisch fortlaufend nummeriert. Die Nummer der akutellen Verkürzungsrichtung wird im Feld Ebene angezeigt. Es sind maximal drei Verkürzungsrichtungen möglich.
Bestimmen Sie die Verkürzungsachse - entweder durch Identifizierung einer Kante oder durch Angabe des Anfangs- und Endpunktes der Achse.
Legen Sie den Verkürzungsbereich durch Angabe zweier Teilungspunkte fest.
Wiederholen Sie Schritt 2 bis 4, um weitere Verkürzungen in anderen Richtungen zu definieren.
Wollen Sie einen Fixpunkt bestimmen, das heißt, einen Punkt, der bei der Berechnung der Ansichtsverkürzung seine ursprüngliche Position behält, dann klicken Sie auf die entsprechende Schaltfläche. Legen Sie dann den gewünschten Fixpunkt fest.
Ansichten lassen sich hier außerdem begrenzen. Die Ansichtsbegrenzung ist eine besondere Form der Ansichtsverkürzung. Hier werden die Bereiche außerhalb eines bestimmten Rechtecks nicht dargestellt. Klicken Sie dazu auf Ansichtsbegrenzung hinzufügen und bestimmen Sie das gewünschte Rechteck.
Klicken Sie auf Vorschau, um sich die verkürzte Ansicht anzeigen zu lassen.
Soll die Verkürzung übernommen werden, dann verlassen Sie das Dialogfenster mit Erzeugen/Übernehmen. Soll die Verkürzung korrigiert werden, dann lesen Sie die Informationen unter Ansichtsverkürzung bearbeiten.

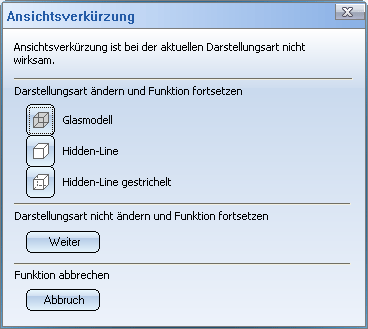

Kann die Ansichtsverkürzung nicht durchgeführt werden, z.B. weil eine schattierte OpenGL-Ansicht aktiv ist, dann erfolgt ein entsprechender Hinweis. Sie haben dann die Möglichkeit, die weitere Vorgehensweise zu bestimmen. Beispielsweise können Sie die Darstellungsart ändern und die Funktion direkt fortsetzen.

Durch einen Klick auf unter dem Funktionssymbol, erreichen Sie die Funktionen zur Bearbeitung von Ansichtsverkürzungen.

Ansichtsverkürzung kopieren

Übernimmt die Verkürzung einer anderen Ansicht für die aktive Ansicht. Identifizieren Sie die Ansicht, deren Verkürzung Sie übernehmen wollen.

Ansichtsverkürzung löschen

Stellt eine verkürzte Ansicht wieder unverkürzt dar.

Falls eine Szene (aus einer früheren HiCAD-Version) mehr als drei Verkürzungen beinhaltet, dann funktionieren diese auch weiterhin. Es lassen sich aber keine weiteren Verkürzungen einfügen. Beachten Sie bitte, dass in diesem Fall die Vorschau nicht korrekt sein muss.
