Das Dialogfenster "Ansichtsverkürzung" (3D)

Ansichten > Verkürzen

Die Bearbeitung und Definition verkürzter Ansichten erfolgt über das Dialogfenster Ansichtsverkürzung. Hier stehen folgende Funktionen zur Verfügung:

• Ansichtsverkürzung löschen
  löscht alle Verkürzung der aktiven Ansicht und stellt diese wieder unverkürzt dar.
• Ansichtsverkürzung aus Ansicht übernehmen
  übernimmt Verkürzungen einer vorhandenen Ansicht für die aktive Ansicht.
• Ebene
  zeigt die Nummer der aktuellen Verkürzungsrichtung an. Maximal drei Verkürzungsrichtungen sind möglich.
• Verkürzungsrichtung hinzufügen
  definiert eine neue Verkürzungsrichtung. Verkürzungsrichtungen werden von HiCAD automatisch fortlaufend nummeriert. Die Nummer der jeweils aktuellen Richtung wird im Feld Ebene angezeigt.
• Verkürzungsrichtung entfernen
  entfernt alle Bereiche der aktuellen Verkürzungsrichtung.
• Fixpunkt
  bietet die Möglichkeit, einen Punkt festzulegen, der bei der Berechnung der Ansichtsverkürzung seine ursprüngliche Position behält.
• Bereich entfernen
  entfernt einzelne Bereiche der aktuellen Verkürzungsrichtung.
• Ansichtsbegrenzung hinzufügen
  Die Ansichtsbegrenzung ist eine besondere Form der Ansichtsverkürzung. Hier werden die Bereiche außerhalb eines bestimmten Rechtecks nicht dargestellt. Bestimmen Sie dazu das gewünschte Rechteck.
• Vorschau
  zeigt eine Vorschau der verkürzten Ansicht an.

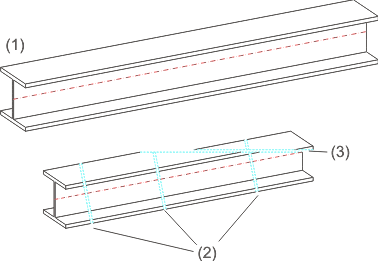

(1)Ausgangsansicht eines Stahlbauprofils, (2) Erste Verkürzung mit drei Teilbereichen, (3) Zweite Verkürzung

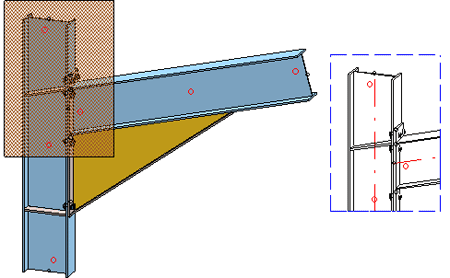

Beispiel einer Ansichtsbegrenzung
