Neuen Ansichtsausbruch erstellen (3D)

Ansichten > Bearbeiten > Neuen Ansichtsausbruch erstellen

Um einen neuen Ausbruch zu erzeugen, gehen Sie wie folgt vor:

Bestimmen Sie die Skizze für den Ausbruchverlauf. Beachten Sie, dass diese geschlossen sein muss.
Wollen Sie eine vorhandene Skizze übernehmen, dann klicken Sie auf , und identifizieren Sie die Skizze in der Konstruktion.
Soll die Skizze neu erstellt werden, dann klicken Sie auf , und konstruieren Sie die Skizze mit den Skizzenfunktionen.

Soll die Skizze nach der Erzeugung des Ausbruchs gelöscht werden, dann aktivieren Sie die Checkbox nach Erzeugung löschen.
Legen Sie Tiefe des Ausbruchs durch Bestimmung eines Punktes für den Ausbruchboden fest. Klicken Sie dazu auf , und bestimmen Sie den gewünschten Punkt.
Kontrollieren Sie den Ausbruch über den Vorschau-Button.
Durch Aktivieren/Deaktivieren der Checkbox Richtung umkehren haben Sie die Möglichkeit, die Richtung des Ausbruchs zu ändern.
Sollen die Schnittflächen schraffiert werden, dann aktivieren Sie die Checkbox mit Schraffur, und wählen Sie dann die Schraffurdaten.
Klicken Sie auf Erzeugen, wenn der Ausbruch mit den aktuellen Einstellungen generiert werden soll.

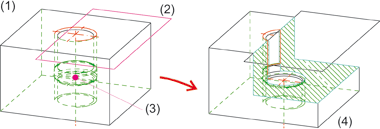

(1) aktive Ansicht, (2) Skizze, (3) Ausbruchboden, (4) Ausbruch

Falls die Skizze in der Bildschirmebene liegt, ist der Ausbruch vom angegebenen Punkt zum Betrachter gerichtet, anderenfalls vom Punkt zur Skizzenebene. Liegt der Punkt in der Skizzenebene, dann wird der Ausbruch in Z-Richtung der Skizze erzeugt.

Wichtige Hinweise für Ausbrüche

Die aktive Ansicht darf keine geklappte Schnittansicht oder eine Flächen-Schnittansicht sein. Erlaubt sind nur normale Ansichten oder "normale" Schnittansichten.
Die aktive Ansicht kann mehrere Ausbrüche haben.
Bei der Darstellung der Schnittflächen werden ggf. die Einstellungen der Funktion Schraffur in Schnittansicht + Ausbruch verwendet.
Die Darstellung der Begrenzungskanten für Ausbrüche lässt sich in der Systemdatei ANSGEN.DAT einstellen:

Ausbruchraender (Schicht, Staerke, Farbe, Art) (1 1 3 1)

1 1 3 1

Ob ein Teil im Ausbruch berücksichtigt wird oder nicht, hängt von seinem Schnittverhalten ab, das Sie mit der Funktion Schneiden in Schnittansicht+Ausbruch festlegen.
Nach der Transformation eines 3D-Modells lassen sich Ausbrüche automatisch anpassen. Dazu stehen unter Konstruktion > Extras > Tools die Funktionen
Ausbrüche, Schnitt- und Detailansichten neu berechnen, aktive Ansicht
Ausbrüche, Schnitt- und Detailansichten neu berechnen, alle Ansichten

zur Verfügung.
