Schnittansichten definieren (3D)

Ansichten > Neu > Schnittansicht

Schnittansichten lassen sich in HiCAD in den verschiedensten Ausführungen erzeugen, beispielsweise aufgeklappt, mit seitlicher Begrenzung, mit oder ohne Kennzeichnung des Schnittverlaufes und anderes mehr. Basis für den Schnittverlauf ist eine Skizze.

Nach dem Aufruf der Funktion wird das Dialogfenster Neue Schnittansicht angezeigt. Gehen Sie dann wie folgt vor:

1. Wählen Sie die gewünschte Ausführung.
2. Bestimmen Sie die Skizze für den Schnittverlauf - entweder durch Neukonstruktion einer Skizze oder durch Identifizierung einer vorhandenen Skizze.
3. Legen Sie die Optionen für die Kennzeichnung des Schnittverlaufes fest.
4. Kontrollieren Sie die gewählte Kennzeichnung über den Vorschau-Button.
5. Wählen Sie die gewünschten Einstellungen für die Schraffur.
6. Klicken Sie auf Erzeugen, um die Schnittansicht zu generieren.
7. Bestimmen Sie die Position der Ansicht auf dem Bildschirm. Während der Positionierung der Schnittansicht, d.h. solange die Ansicht am Cursor "hängt", können Sie durch Drücken der rechten Maustaste und Wahl von Kante für Ausrichtung ändern eine neue Bezugskante für die Ausrichtung  wählen. Beachten Sie, dass die Seite auf der geschnitten wird (also die Blickrichtung) durch die Fluchtrichtung festgelegt wird!
8. Haben Sie im Dialogfenster die Option Schnittansicht begrenzen aktiviert, dann wird das Dialogfenster Schnittansicht begrenzen angezeigt. Hier können Sie den Maßstab und die Schraffur ändern. Parallel zum Dialogfenster wird die aktuelle Größe des Schnittes in der Konstruktion als rechteckige Skizze angezeigt. Die Größe dieses Rechtecks wird durch die Skizze und die Höhe der Konstruktion bzw. der zu schneidenden Teile bestimmt.
9. Soll die Schnittansicht in der angegebenen Größe erzeugt werden, dann klicken Sie im Dialogfenster auf die Schaltfläche Übernehmen.
10. Wollen Sie die Begrenzung der Schnittansicht verändern, ändern Sie die eingeblendete Skizze mit den Skizzenfunktionen, und klicken Sie anschließend auf die Schaltfläche Übernehmen.

Beispiel: Aufgeklappte Schnittansicht

3D-Modell in der Axonometrie	Draufsicht mit Schnittkontur (1) und Blickrichtung (2)

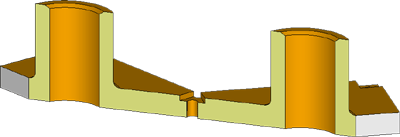

Aufgeklappter Schnitt

Beispiel: Schnittansicht (nicht aufgeklappt)

(1) Original mit Skizze, (2) Schnittansicht ohne Schnittverlauf und Beschriftung	Original (1) und Schnittansicht (2) mit Schnittverlauf, Knickbezeichnung und Überschrift

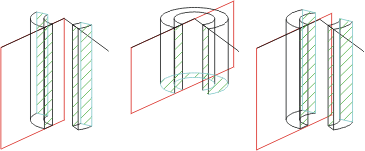

Begrenzte Schnittansichten mit von HiCAD ermittelter Begrenzungsskizze

Beispiel: Schnittansicht mit Tiefenbegrenzung

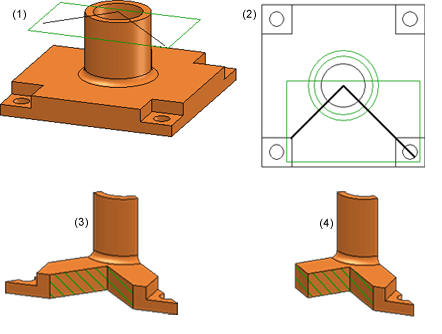

(1), (2) Original in der Axonometrie und der Draufsicht, (3) Schnittansicht mit Tiefenbegrenzung, (4) Schnittansicht mit Tiefenbegrenzung und seitlicher Begrenzung

Hinweise:

1. Begrenzte Schnittansichten sind auch für flächenhafte Schnittansichten möglich. Dazu aktivieren Sie die Optionen Nur Schnittansicht und begrenzt.

• Bei "normalen", d.h. nicht geklappten Schnittansichten muss die Skizze für den Schnittverlauf folgende Bedingungen erfüllen:
• Die Skizze darf nicht geschlossen sein und keine gekrümmten Linien enthalten. Die "gedachten" Verlängerungen der Skizzenelemente dürfen sich nicht schneiden.
• Die Skizze muss zusammenhängend sein und aus mehr als einer Linie bestehen.
• Bei aufgeklappten Schnittansichten darf die Skizze für den Schnittverlauf keine Kurven (Kreise, Bögen, Ellipsen etc.) enthalten!
• In der Skizze enthaltene Hilfsgeometrien werden bei der Ansichtsgenerierung berücksichtigt Das heißt: Kanten, die als Hilfsgeometrie markiert sind, haben keinen Einfluss auf die geometrische Ausprägung des Schnittes.
• Bei der Generierung von Schnittansichten wird der Schnittkörper intern um den 10-fachen Durchmesser der Szene nach hinten verlängert. Dadurch werden auch hinten hinzugefügte Teile z.B. beim Aktualisieren der Schnittansicht berücksichtigt. Wird kein Schnittverlauf gezeichnet, der durch im Vordergrund liegende Teile verdeckt werden kann, dann wird diese Verlängerung auch nach vorne durchgeführt.
• Ob ein Teil in der Schnittansicht berücksichtigt wird oder nicht, hängt von seinem Schnittverhalten ab, das Sie mit der Funktion Schneiden in Schnittansicht+Ausbruch festlegen.
• Die erzeugte Schnittansicht wird automatisch mit der Ausgangsansicht verknüpft.
• Bei der Darstellung der Schnittflächen werden ggf. die Einstellungen der Funktion Schraffur in Schnittansicht + Ausbruch verwendet.
• Beachten Sie auch die Funktion Eigenschaften > Schraffur im Kontextmenü der Konstruktion. Mit dieser Funktion haben Sie die Möglichkeit, in einem Schritt alle Schnittflächen – egal in welcher Ansicht - entweder nach Werkstoffkatalog oder durch parallele Linien zu schattieren.
• Wenn Sie die Schnittansicht mit Überschrift generiert haben, dann wird diese bei einer Drehung der Ansicht automatisch aktualisiert.
