Bemaßung variabel (2D)

Bei der variablen Bemaßung bestimmt das identifizierte Element die Art der Bemaßung. Sie können also Linien, Winkel und Kreise bemaßen.

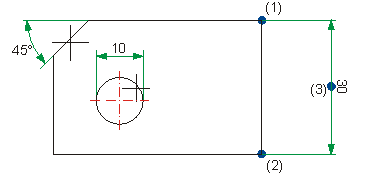

(1) Maßanfang
(2) Maßende
(3) Lage der Maßzahl

Funktionen		Beschreibung
	Streckenmaß	Das identifizierte Element bestimmt die Art der Bemaßung Punkte > Streckenmaß Linien > Winkelmaß Kreise oder Bogen > Kreisbemaßung
	Kettenmaß	Die Bemaßung für mehrere Punktabstände oder Winkel wird in Höhe der ersten Bemaßung erzeugt. Auch hier ist die Bemaßung vom identifizierten Element abhängig. Punkte > Kettenmaß für Strecken Linien > Kettenmaß für Winkel
	Stufenmaß	Abhängig vom identifizierten Element (Punkt oder Linien) wird eine Stufenbemaßung erzeugt. Punkte > Stufenmaß für Strecken Linien > Stufenmaß für Winkel
	Bezugsmaß	Ein Bezugsmaß ist ein Kettenmaß mit gleichem Bezugspunkt. Die Maßzahlen beziehen sich auf diesen Punkt. Auch hier ist die Bemaßung vom identifizierten Element abhängig Punkte Bezugsmaß für Strecken Linien Bezugsmaß für Winkel
