Onglet : Grugeage
Choisissez ici le type de grugeage puis définissez les paramètres associés.
- Type de grugeage
Comme type de grugeage , vous avez deux options disponibles : Percer ou Rayon.
Vous avez le choix entre une saisie automatique ou manuelle de la longueur et de la hauteur du grugeage. Lors d'une évaluation automatique, les valeurs normalisées minimales sont choisies selon la ligne directrice du DAST (Deutscher Ausschuss für Stahlbau, soit le Comité allemand pour la construction métallique) pour la hauteur et la longueur, en tenant compte de la distance de bride minimale entrée. Les options suivantes sont mises à votre disposition :
- Longueur x Hauteur
- Automatique sur profilé de jonction
Indiquez le rayon de l'arrondi R, la distance de l'âme aS ainsi que la distance minimale aF de l'aile.
- Saisie avec profilé de jonction
Au lieu d'entrer la distance minimale de l'aile, saisissez la longueur L et la hauteur H du grugeage. - Saisie sans profilé de jonction
Si cette option est active, alors vous pouvez insérer des grugeages (au choix unilatéral ou bilatéral), en saisissant ou non un profilé de connexion. Les valeurs saisies pour le grugeage à l'instar de la hauteur H, longueur L et rayon de l'arrondi R seront pris en compte.
- Longueur du grugeage selon DAST
Cette option est seulement disponible lorsque, dans la section Longueur x Hauteur, vous avez choisi l'option Automatique sur profilé de jonction. Lorsque l'option Longueur du grugeage selon DAST est actif, alors une dimension de grugeage d'après les directives du DAST est automatiquement définie. Ainsi, le rayon de courbure R, la distance de l'âme aS ainsi que l'écart minimal aF sont pris en compte. Si l'option n'est pas activée, alors au lieu de l'écart minimal jusqu'à l'aile, il faudra indiquer l'écart exact.

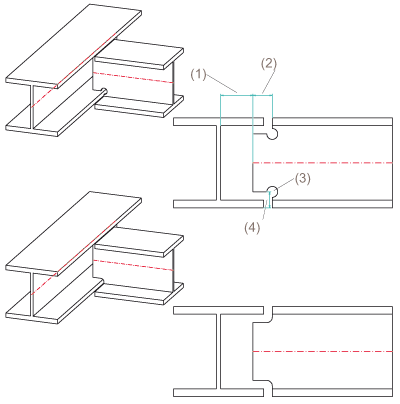

En haut : Type de grugeage : Percer, (1) Distance de l'âme, (2) Longueur, (3) Rayon, (4) Hauteur
En-dessous : Type de grugeage : Rayon
En cliquant sur OK, les paramètres de tous les onglets seront appliqués, puis la fonction se terminera.
Les configurations par défaut de tous les onglets peuvent être définies dans l'éditeur de configuration, à l'aide des paramètres dans les rubriques Structure métallique > Grugeage.
