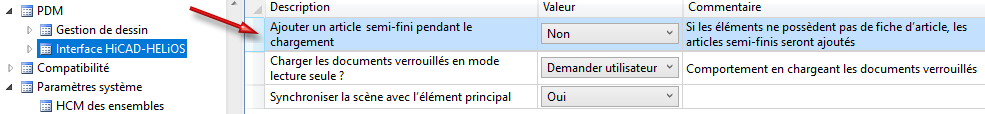

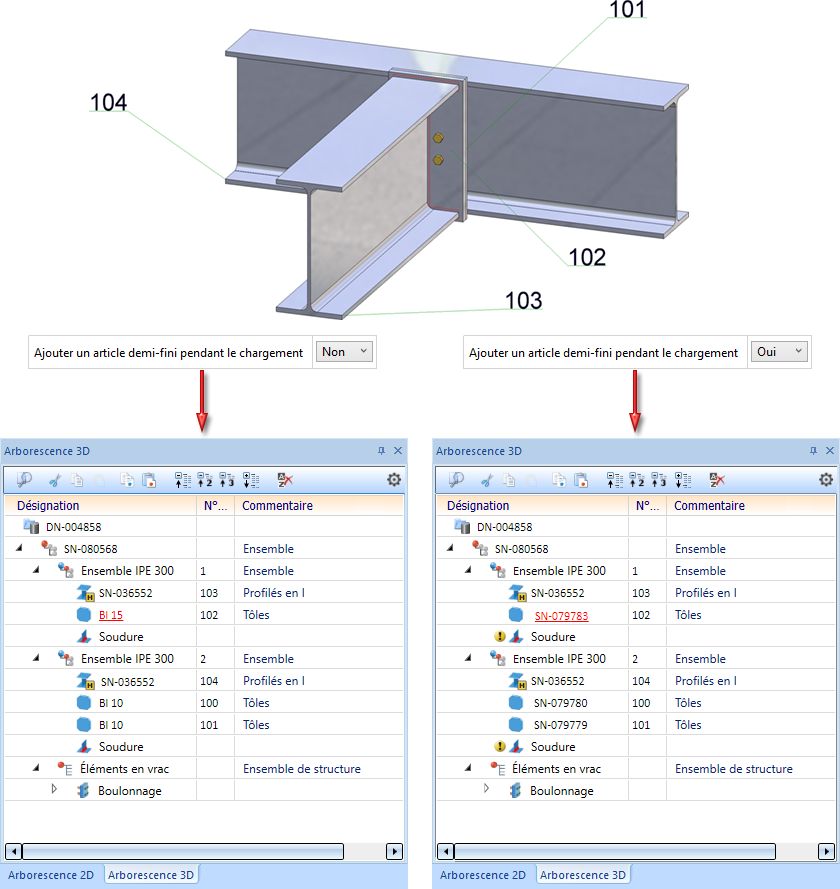

Remarques sur les paramètres du Gestionnaire de Configuration

À la création de nouveaux ensembles, à la formation des ensembles depuis des éléments existants et à la création automatique des ensembles, par exemple pour les jonctions ou à l'insertion de tôles dans la Structure métallique, le texte Ensemble sera proposé par défaut par ISD comme Numéro ID ou comme préfixe du Numéro ID (à la formation des ensembles). Ce paramètre peut être modifié à l'aide de la liste de choix sous Ensembles.

Cf. Ensembles, Éléments et Attributs

Au repérage (aussi dit positionnement) automatique, il est possible d'attribuer automatiquement aux ensembles de la Structure métallique le type d'utilisation Assemblages en pilier ou Assemblages en poutre. Vous devez pour cela définir en conséquence le paramètre sous Types d’utilisation.

Cf. Ensembles, Éléments et Attributs

Vous spécifiez ici les divers paramètres pour le schéma de coupe. Vous pouvez par exemple déterminer

• sur quel côté, un angle de coupe indiqué dans le schéma de coupe doit se référer,
• Coupe transversale (par défaut) ou

• Axe du profilé
• le nombre de décimales à prendre en compte pour l'angle de coupe lors du repérage,
• si l'identifiant de coupe doit être également repris dans la nomenclature pour un angle de coupe de 45° et
• à quelle condition un angle de coupe ne doit pas être repris dans le schéma de coupe, étant donné que la longueur totale ne correspond pas à la longueur de coupe.
• La surface de coupe a été usinée (par défaut),
• La surface de coupe a été usinée sur une face extérieure ou sur les deux faces extérieures.

Vous pouvez déterminer ici plusieurs paramètres pour les jonctions qui supportent les connexions DAST, par exemple le joint de panne 2415.

Vous pouvez spécifier ici un matériau par défaut pour les éléments de la Structure métallique. Pour ce faire, après un clic sur le symbole , sélectionnez le matériau de votre choix depuis le catalogue Matières premières ou Matériaux (utilisateur).

Cf. également Paramètres de la Structure métallique, Calcul de poids

Pour les interfaces DSTV-NC, vous pouvez ici paramétrer le déplacement des coups de pointeau et quel attribut devra être utilisé pour les éléments principaux (Éléments "H") comme numéro de repère (position).

Cf. DSTV NC

Cette fonction vous permet de déterminer les paramètres par défaut spécifiques à la Structure métallique pour les grugeages, par exemple le type de grugeage ou la distance entre l'âme et l'aile.

Cf. Paramètres de la Structure métallique, Grugeage

Vous spécifiez ici les paramètres par défaut pour l'insertion d'échelles verticales, par exemple le type de montants de l'échelle, les fichiers KRA pour le palier, la cage et les barreaux, les dimensions de l'échelle verticale, etc.

Cf. Insérer et configurer des échelles

Vous déterminez ici si les ensembles créés par le configurateur de garde-corps doivent être pertinents pour la nomenclature ou non, et si oui, séparément pour les ensembles de garde-corps, de segment ou de composant.

Cf. Configurateur de garde-corps > Prérequis et remarques

Si vous souhaitez garantir une longueur de marche conforme à la norme pour l'escalier, vous pouvez le déterminer ici, ainsi que toutes les directives à préciser, par exemple sur la base des réglementations nationales. ISD a prédéfini les directives selon la norme DIN 18065.

Cf. Configurateur d'escalier

Vous spécifiez ici les paramètres par défaut pour la représentation des profilés, des tôles, des caillebotis et des vitres de verre.

Cf. Paramètres de la Structure métallique, Représentation
