Copier une jonction

Structure métallique > Variantes > Copier (Copier la jonction/variante de design)

À l'aide de cette fonction, il est possible de copier une jonction déjà présente sur la scène et de la transférer dans une autre situation d'insertion.

1. Identifiez après le lancement de la fonction une arête de la jonction à copier.
2. Identifiez le profilé ou les profilés sur lesquels devra être appliquée la jonction.
3. Vous pouvez ensuite copier plusieurs fois la jonction sélectionnée. Identifiez pour cela simplement les profilés de votre choix.

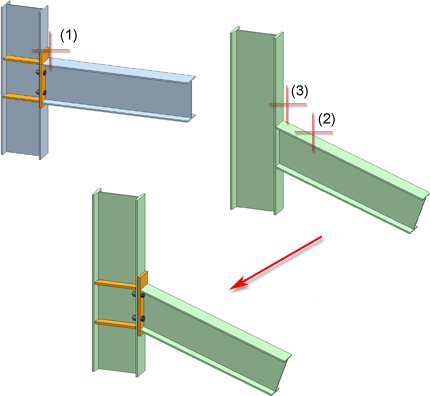

Copie d'une jonction DAST-IH (2330), (1) Arête de la jonction, (2) et (3) Profilés pour la copie

À savoir :

• La jonction à copier doit être basée sur une variante.
• Vous pouvez copier plusieurs fois la jonction ou la variante sans avoir à identifier encore à chaque fois la variante d'origine.
