Modifier une jonction/variante de design
Pour modifier des jonctions/variantes de design, vous disposez de deux possibilités :
- la fonction Modifier la jonction/variante de design sous
- de l'historique de Feature.
Modifier la jonction/variante de design
Structure métallique > Variantes > Modifier
Après avoir lancé cette fonction, HiCAD vous invite à identifier une arête de la jonction ou de la variante que vous souhaitez modifier.
HiCAD ouvre alors la fenêtre de dialogue de la jonction ou de la variante correspondante. Procédez aux modifications désirées, puis quittez la fenêtre par OK. La jonction est modifiée de suite.
La fonction est ensuite toujours active. Cela signifie qu'une autre jonction pourra être directement modifiée en identifiant une arête de la jonction. Vous mettez fin à la fonction par un clic sur la molette de la souris.
Modification de jonctions/variantes de design via l'historique de Feature

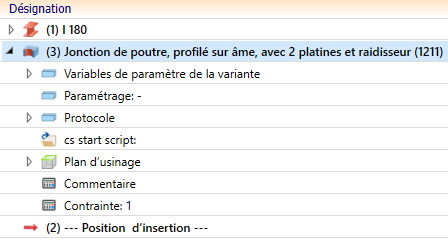

Pour modifier ultérieurement les données d'une jonction, il suffit d'effectuer un double-clic sur l'entrée correspondante dans l'historique de Feature d'un des profilés.
HiCAD ouvre alors de suite la fenêtre de dialogue de la jonction correspondante. Procédez aux modifications désirées, puis quittez la fenêtre par OK. La jonction est modifiée de suite.
À savoir :

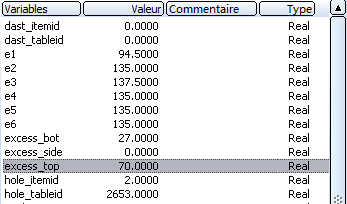

- Si vous souhaitez modifier individuellement des valeurs de la jonction, par exemple le dépassement d'une tôle, vous pouvez alors le faire directement dans le tableau des variables de l'historique de Feature. Pour modifier par exemple dans une jonction de pilier le dépassement en haut, effectuez tout d'abord un double-clic sur l'entrée Tableaux de variables, puis sur l'entrée excess_top. Vous pouvez ensuite saisir la valeur de votre choix.
- Si vous avez modifié une jonction entre des profilés, sélectionnez alors, pour une actualisation de la jonction, la fonction Actualiser les jonctions + variantes
.
Pour les escaliers et les garde-corps, veuillez noter le point suivant : les escalier et les garde-corps générés au moyen du configurateur peuvent être actualisés ou modifiés en supprimant ultérieurement les éléments qui auront été créés par la variante correspondante. Cependant, ces éléments supprimés de la variante seront créés à nouveau lors de l'actualisation si les paramètres et la situation géométrique l'exigent.
-
Les éléments qui prennent part à un variante ne doivent pas être supprimés. Cela pourrait sinon causer des problèmes lors d'un recalcul de la variante. Si vous souhaitez supprimer un élément d'une variante et continuer votre modélisation, vous devez alors auparavant résoudre la variante.
