Actualiser une jonction
À l'aide de cette fonction, vous pouvez actualiser automatiquement les jonctions basées sur variante après la modification des profilés raccordés dans la jonction.

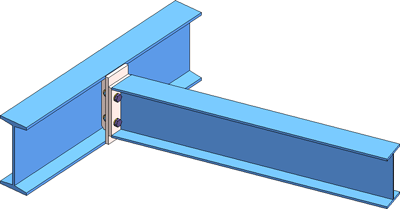

L'illustration montre deux profilés raccordés par une jonction de poutre (1211).

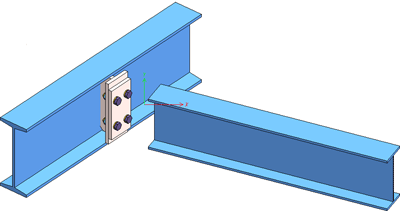

Dans l'illustration suivante, le profilé de droite a été pivoté. Le profilé de gauche a été remplacé par un autre profilé avec la fonction Échang..

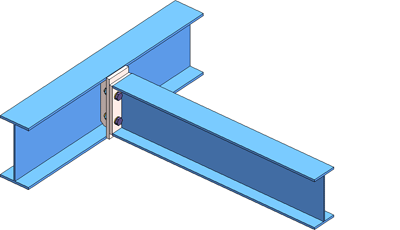

La fonction Actualiser les jonctions + variantes corrige la jonction à la nouvelle situation.
Nota bene :
- L'actualisation des escaliers et des garde-corps avec des éléments supprimés n'est pas possible. Cela n'est possible que pour les escaliers et les garde-corps qui ont été nouvellement créés à partir de HiCAD 2017 (Version 2200).
- Pour les escaliers et les garde-corps des versions antérieures (à partir de la Version 2101.0), une actualisation ou une modification est possible lorsque vous aurez supprimé ultérieurement les éléments qui ont été créés par la variante correspondante. Toutefois, ces éléments supprimés seront lors de l'actualisation à nouveau créés par la variante si les paramètres et la situation géométrique l'exigent.

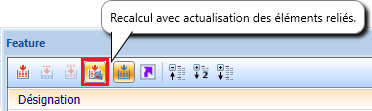

- Pour actualiser les jonctions, vous pouvez également utiliser la fonction du Recalcul avec actualisation des éléments reliés
que vous trouvez dans la barre d'outils de la fenêtre Feature dans l'ICN.
