Contreventement en croix (2602)

Fenêtre d'ancrage Fonctions bâtiment > Structure métallique > Jonctions > Âme/Aile sur Âme/Aile > Contreventement en croix (2602)

Cette variante raccorde deux, trois ou quatre profilés ou tôles avec un contreventement. Celui-ci peut au choix être créé avec tendeur ou tirant ainsi qu'avec une ou deux diagonales.

Pour la connexion des profilés, il est également possible de fixer le contreventement en croix sur des tôles déjà présentes sur les profilés.

Il est en outre encore possible de connecter deux profilés perpendiculaires entre eux par un contreventement avec une diagonale.

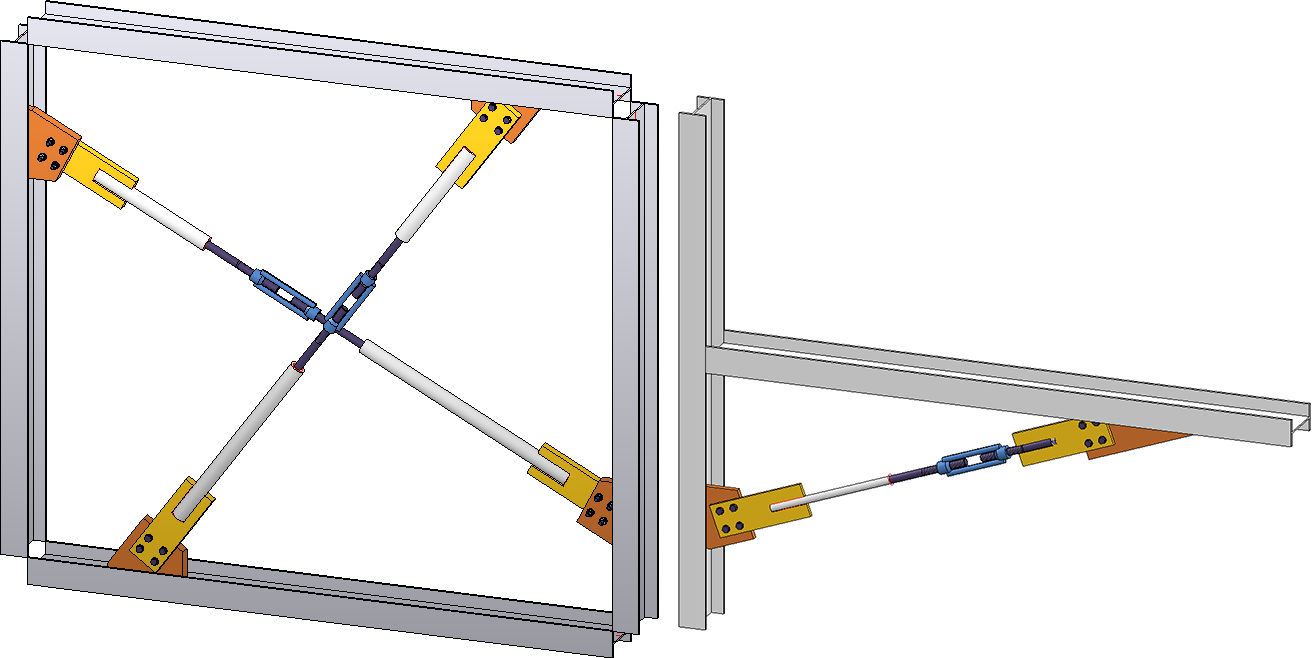

À gauche : Contreventement en croix avec tendeur, 4 profilés, 2 diagonales. À droite : Contreventement entre deux profilés perpendiculaires l'un par rapport à l'autre

Type d'assemblage
Vous spécifiez ici, en cochant la case correspondante, si l'assemblage doit être inséré avec tendeur ou avec tirant.

Insertion
Vous pouvez ici, en cochant chacune des cases, déterminer si la 1^re et/ou la 2^e diagonale devra être insérée.

Onglets
La configuration du contreventement s'effectue à l'aide des onglets de la fenêtre de dialogue :

Profilés,
Produits semi-finis,
Fixation,
Points de jonction et
Soudures.

Favoris
Les paramètres de la fenêtre de dialogue peuvent être enregistrés comme favori afin de pouvoir les réutiliser à tout moment. Pour cela, cliquez sur le symbole en bas à gauche de la fenêtre pour activer le menu contextuel. Pour en savoir plus sur la gestion des favoris, rendez-vous dans les Bases de HiCAD sous Favoris.

Boutons

Prévisualisation	Quand la fenêtre est ouverte, vous pouvez par un clic sur le bouton Prévisualisation, avoir un aperçu du contreventement créé à partir des paramètres actuels. Vous pouvez alors zoomer la scène.
OK	Vous démarrez la création de la jonction de tube de force par OK. L'avancée de la création est indiquée par une barre de progression dans la barre d'état. La génération du contreventement terminée, la fenêtre de dialogue se ferme.
Annuler	Si vous quittez la fenêtre de dialogue par Annuler, la fenêtre de dialogue est fermée sans générer le contreventement.

À savoir :

Les goussets avec les boulonnages et les soudures seront subordonnés aux ensembles de chacun des profilés. Si un ensemble n'existe pas encore, il sera alors créé avec le profilé comme élément principal d'ensemble.
Tous les autres éléments de l'assemblage seront regroupés par diagonale dans un ensemble au nom de Contreventement en croix.

Nota bene :

Lorsque vous modifiez ultérieurement un contreventement (double-clic sur le Feature), puis que vous sélectionnez un autre nombre de profilés, il est alors possible que les modifications et les cotations sur les éléments du contreventement soient perdues. HiCAD affiche alors un message correspondant :

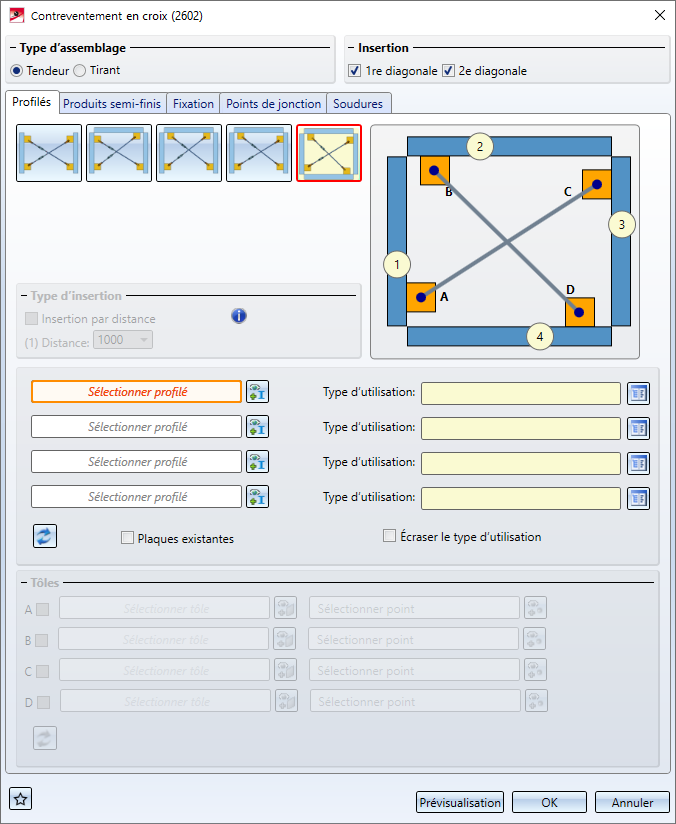

Onglet Profilés

Dans cet onglet, vous déterminez quels profilés et quelles tôles devront être raccordés entre eux par un contreventement en croix. Dans le cas de profilés, la connexion avec goussets sera fournie pour la jonction, ou alors des tôles présentes sur les profilés seront utilisées comme goussets. Cela peut notamment être utile lorsque, entre deux profilés, deux connexions en croix doivent être insérées et que la deuxième connexion doit être fixée sur les goussets de la première connexion.

Connexion de profilés

	Le contreventement sera inséré entre deux profilés. Il est alors possible sous Type d'insertion, si désiré, de déterminer la distance entre l'arête inférieure de la première tôle de jonction sur le profilé et l'arête supérieure de la deuxième tôle de jonction sur le profilé. Si aucune distance n'est indiquée, l'insertion s'effectuera au centre.
	Trois profilés seront ici raccordés. La première diagonale sera insérée entre les profilés (1) et (2), la deuxième diagonale entre les profilés (3) et (1).
	Trois profilés seront ici raccordés. La première diagonale sera insérée entre les profilés (1) et (2), la deuxième diagonale entre les profilés (3) et (2).
	Trois profilés seront ici raccordés. La première diagonale sera insérée entre les profilés (1) et (3), la deuxième diagonale entre les profilés (3) et (2).

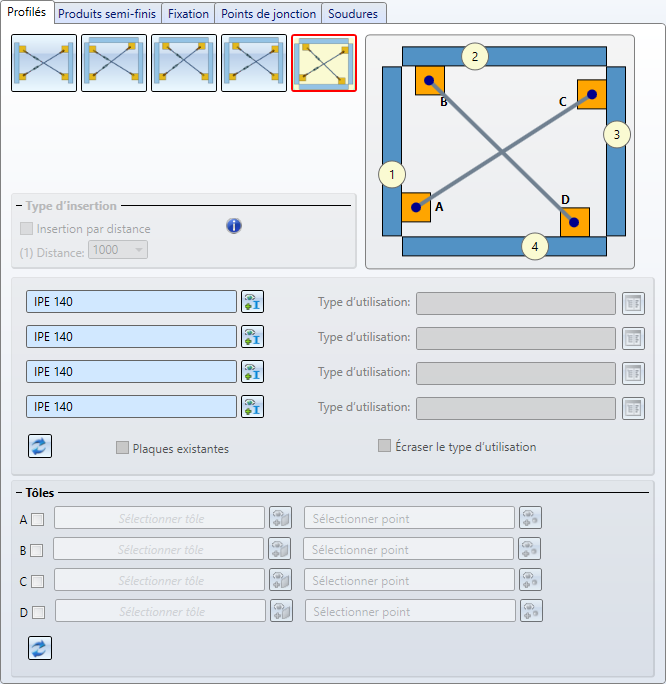

	Le contreventement raccorde ici quatre profilés. La première diagonale sera insérée entre les profilés (1) et (3), la deuxième diagonale entre les profilés (4) et (2).

Activez l'option d'insertion de votre choix et sélectionnez, éventuellement en cliquant sur , les profilés de votre choix. Pour les ensembles des profilés, un type d'utilisation peut être sélectionné pour chaque profilé dans le catalogue. Si un type d'utilisation est déjà attribué aux ensembles des profilés, vous pouvez spécifier au moyen de la case Écraser le type d'utilisation si ce type d'utilisation doit être conservé ou s'il doit être remplacé par celui sélectionné dans l'onglet Profilés.

Veuillez prendre en considération à la sélection des profilés les points suivants :

Veuillez vous reporter impérativement à l'ordre indiqué par l'image de la fenêtre de dialogue pour sélectionner les profilés.

Les types de profilés autorisés sont :
pour les tendeurs : les profilés en I, en L, en U et en T, ainsi que les profilés creux,
pour les tirants : les profilés en I et en U.

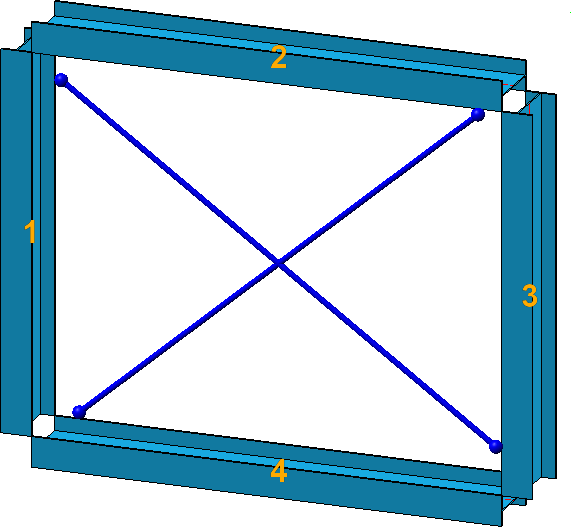

Après avoir sélectionné les profilés, cela sera visualisé sur la scène.

Au moyen de l'icône , vous pouvez réinitialiser les paramètres de cet onglet.

La connexion fournit les goussets pour la jonction. Vous pouvez également utiliser comme goussets des tôles présentes sur les profilés. Cela peut notamment être utile lorsque, entre deux profilés, un contreventement doit être inséré et que la deuxième connexion doit être fixée sur les goussets de la première connexion.

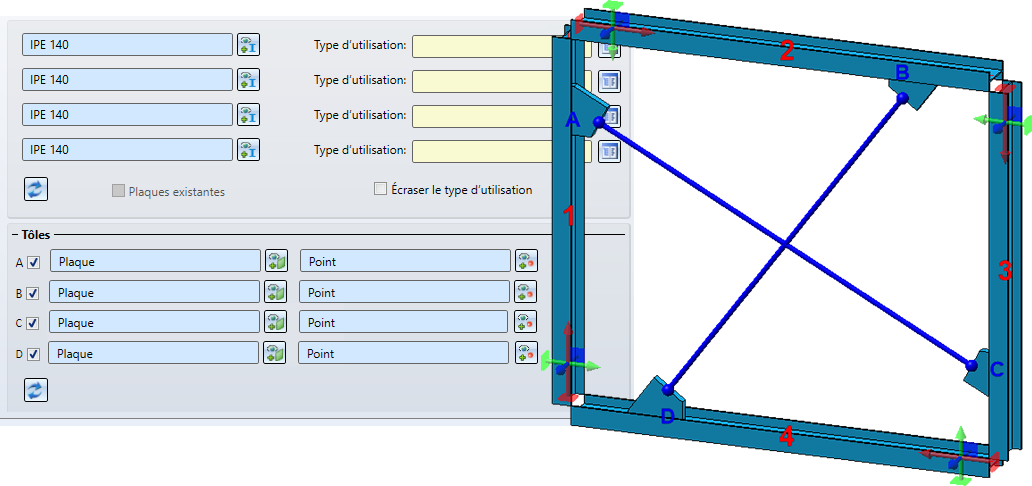

Connexion de profilés avec fixation sur des tôles existantes

Si le contreventement doit être raccordé à des tôles qui sont déjà présentes sur les profilés, vous pouvez alors en complément sélectionner les tôles correspondantes attachées aux profilés. Pour cela, cochez la case Plaques existantes pour activer l'encart de la fenêtre Tôles, sélectionnez la tôle et déterminez un point indiquant le milieu de la fixation.

Veuillez prendre à ce propos connaissance des points suivants :

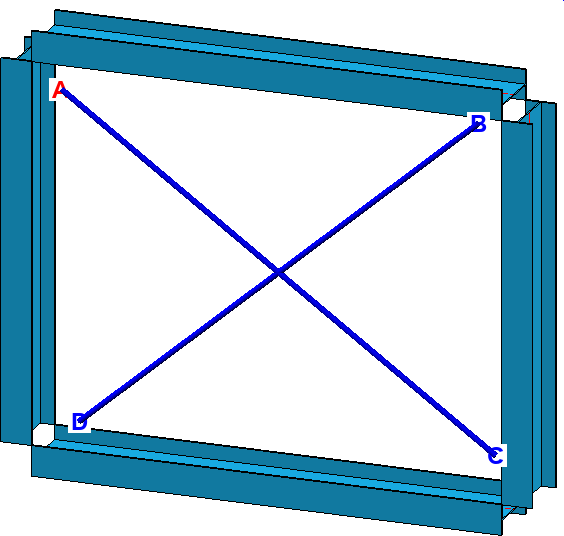

la tôle A doit être en face de la tôle C, comme la tôle B en face de la tôle D.
Les tôles sélectionnées doivent être disposées sur les profilés.
Si aucun point n'est déterminé pour le milieu de la grille de perçage, ou que la détermination de points a été abandonnée, la case correspondante sous Tôles sera alors automatiquement décochée.

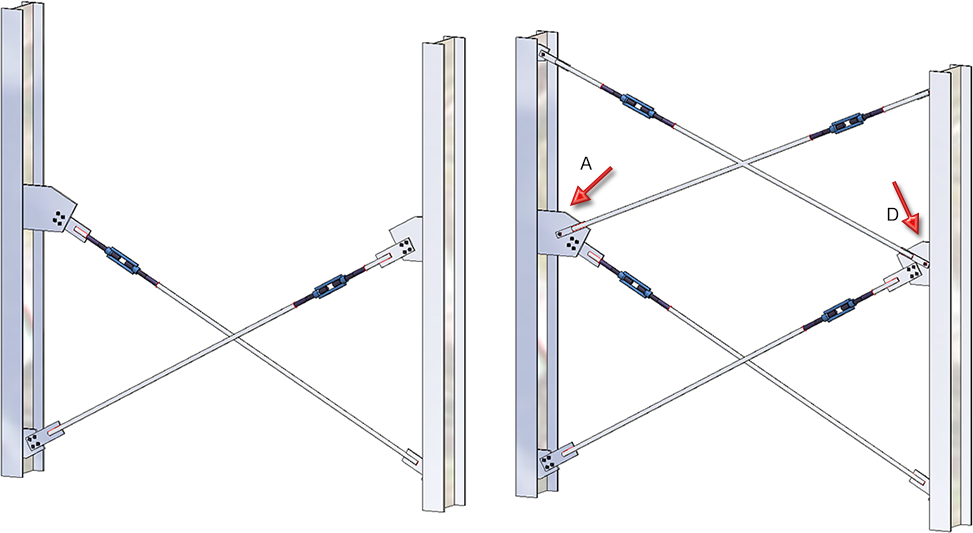

L'illustration suivante montre à gauche un assemblage entre deux profilés. Les goussets ont été créés ici via la connexion. Ensuite, à droite, un autre assemblage entre les profilés a été inséré, mais la fixation (A et D) a été effectuée sur les goussets du premier assemblage.

Connexion de tôles

Si vous souhaitez dès le départ insérer le contreventement entre des tôles, indépendamment de tous profilés, cochez alors la case Plaques existantes. Cochez ensuite dans l'encart de la fenêtre Tôles chacune des cases correspondantes, sélectionnez la tôle et déterminez un point indiquant le milieu de la grille de perçage prévue pour la fixation.

Veuillez prendre note des points suivants :

La tôle A doit être en face de la tôle C et la tôle B en face de la tôle D.
Si aucun point n'est déterminé pour le milieu de la fixation, ou que la détermination de points a été abandonnée, la case correspondante sous Tôles sera alors automatiquement décochée.

Cette possibilité n'est disponible que pour le type d'assemblage Tendeur.

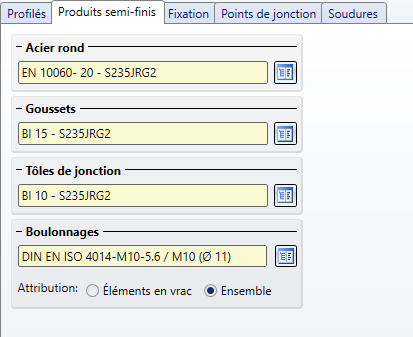

Onglet Produits semi-finis

Dans cet onglet, vous sélectionnez

le produit semi-fini (acier rond) pour la tige de renfort,
le produit semi-fini pour les goussets sur les profilés,
le produit semi-fini pour les tôles de jonction ainsi que
les boulonnages des goussets et des tôles de jonction.

Par un clic sur chacun des symboles , vous pouvez sélectionner les produits semi-finis directement dans les catalogues de pièces standardisées correspondants.

Les produits semi-finis autorisés sont :

Pièces standardisées	Catalogues autorisés	Tendeur	Tirant
Acier rond	Produits semi-finis > Profilés > Acier rond
Goussets	Produits semi-finis > Tôles Produits semi-finis > Profilés > Acier plat Normes d'usine > Profilés d'usine > Profilés FLUTZ Normes d'usine > Profilés d'usine > Frankstahl > Acier en barre A3 Normes d'usine > Profilés d'usine > Frankstahl > Barres d'acier en acier fin C3
Tôles de jonction	Produits semi-finis > Tôles Produits semi-finis > Profilés > Acier plat Normes d'usine > Profilés d'usine > Profilés FLUTZ Normes d'usine > Profilés d'usine > Frankstahl > Acier en barre A3 Normes d'usine > Profilés d'usine > Frankstahl > Barres d'acier en acier fin C3

Pièces standardisées

Catalogues autorisés

Tendeur

Tirant

Acier rond

Produits semi-finis > Profilés > Acier rond

Goussets

Produits semi-finis > Tôles

Produits semi-finis > Profilés > Acier plat

Normes d'usine > Profilés d'usine > Profilés FLUTZ

Normes d'usine > Profilés d'usine > Frankstahl > Acier en barre A3

Normes d'usine > Profilés d'usine > Frankstahl > Barres d'acier en acier fin C3

Tôles de jonction

Produits semi-finis > Tôles

Produits semi-finis > Profilés > Acier plat

Normes d'usine > Profilés d'usine > Profilés FLUTZ

Normes d'usine > Profilés d'usine > Frankstahl > Acier en barre A3

Normes d'usine > Profilés d'usine > Frankstahl > Barres d'acier en acier fin C3

Pour spécifier le boulonnage de votre choix, cliquez sur le symbole et sélectionnez dans la fenêtre de dialogue Connexion vis / rivet les composants de votre choix. La détermination s'effectue de façon similaire à celle de la fonction 3D Boulonnage.

Le boulonnage sera inséré comme groupe de boulonnages sous le nom de Boulonnage. Sous Attribution, vous indiquez, en cochant la case correspondante, si ce groupe de boulonnage devra être subordonné à l'ensemble de chaque profilé ou comme "Éléments en vrac". En cochant "Éléments en vrac", le groupe de boulonnages sera inséré comme ensemble individuel au même niveau que les ensembles des profilés.

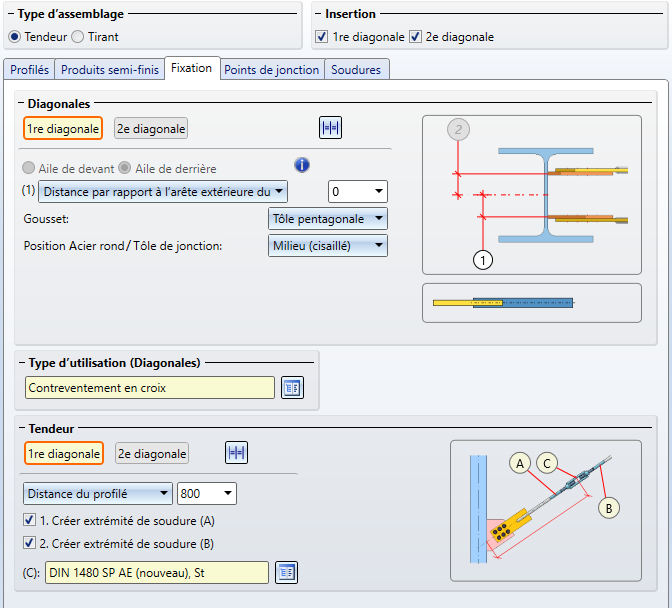

Onglet Fixation

Vous déterminez ici comment les diagonales devront être fixées aux profilés et les tendeurs ou les tirants aux diagonales.

Paramètres - Type d'assemblage Tendeur

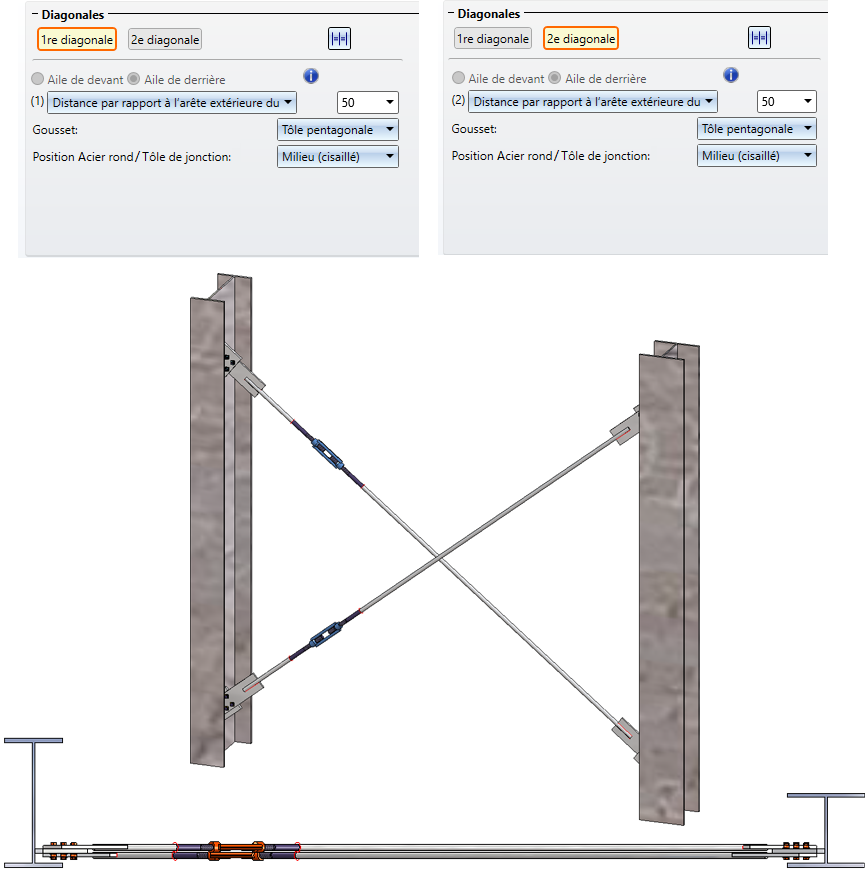

Diagonales	Vous spécifiez ici la fixation des diagonales sur les profilés. . Si les mêmes paramètres doivent être utilisés pour les deux diagonales, cliquez sur .
Aile de devant / de derrière *	Ces options ne sont actives que si, dans l'onglet Points de jonction, sous Gousset la case Fixer sur l'aile est cochée.
Distance ... *	Vous avez ici, en plus, la possibilité ici d'indiquer la distance par rapport à l'axe médian. Cette valeur détermine le point d'insertion de la première tôle sur le premier profilé d'appui identifié. Vous avez ici, en plus, la possibilité ici d'indiquer la distance par rapport à l'axe médian ou l'arête extérieure du profilé. Cette valeur détermine le point d'insertion de la première tôle sur le premier profilé d'appui identifié. Les options suivantes sont disponibles : Distance par rapport à l'axe médian Distance par rapport à l'arête extérieure du profilé (avant) Distance par rapport à l'arête extérieure du profilé (à l'arrière). Les deux dernières options sont utilisées par exemple dans la construction de hangars. Il peut arriver qu'un contreventement en croix doive être posé entre deux profilés de tailles différentes dont les ailes supérieures sont au même niveau. Dans ce cas, les goussets ne peuvent toutefois pas être fixés à l'aile, c'est-à-dire que la case correspondante ne doit pas être cochée dans l'onglet Points de jonction.
Gousset *	Vous pouvez sélectionner comme gousset une tôle rectangulaire ou pentagonale. Les dimensions de cette tôle sont spécifiées sous Points de jonction.

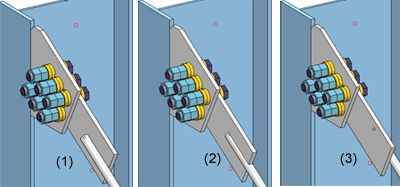

Position de l'acier rond par rapport à la tôle de jonction	Au moyen de cette liste de choix, vous déterminez la position de l'acier rond sur la tôle de jonction, séparément pour la 1^re et la 2^e diagonale. Sont possibles : Milieu (cisaillé), Devant ou Derrière Exemple (1) Devant , (2) Cisaillé, (3) Derrière
Type d'utilisation	Il est possible d'attribuer un type d'utilisation à un tendeur.
Tendeur	Vous spécifiez ici la fixation des tendeurs sur la 1^re et la 2^e diagonales. Si les mêmes paramètres doivent être utilisés pour les deux tendeurs, cliquez alors sur .

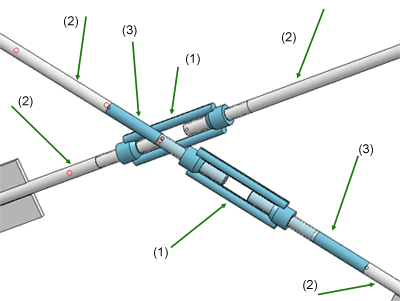

Position du tendeur	Ces options déterminent la position du tendeur sur la 1^re et la 2^e diagonales : Longueur du premier acier rond La position du tendeur sera déterminée par la longueur de l'acier rond (>0). Distance du profilé Le tendeur a une distance spécifique par rapport au profilé (>0). Distance en pourcentage Le tendeur a une distance spécifique par rapport au profilé (>0). La distance du tendeur au profilé est spécifiée sous la forme d'un pourcentage par rapport à la longueur de la tige de renfort, c'est-à-dire par rapport au point de départ et au point d'arrivée de l'acier rond.
Créer extrémité de soudure (A)/(B)	En cochant/décochant ces cases, vous déterminez si les extrémités de soudure doivent être créées ou non. Le tendeur peut être créé sans, avec une ou deux extrémités de soudure. Cela provoque, selon la position du tendeur, un ou deux aciers ronds avec ou dans filetage. Exemple (1) Tendeur, (2) Aciers ronds, (3) Extrémités de soudure
Sélectionner le tendeur dans le catalogue	Le tendeur sélectionné sera affiché ici. Par un clic sur le symbole , vous pouvez le sélectionner directement dans le catalogue des pièces standardisées.

* Toutes les options ne sont pas disponibles si des tôles ont été sélectionnées dans l'onglet Profilés.

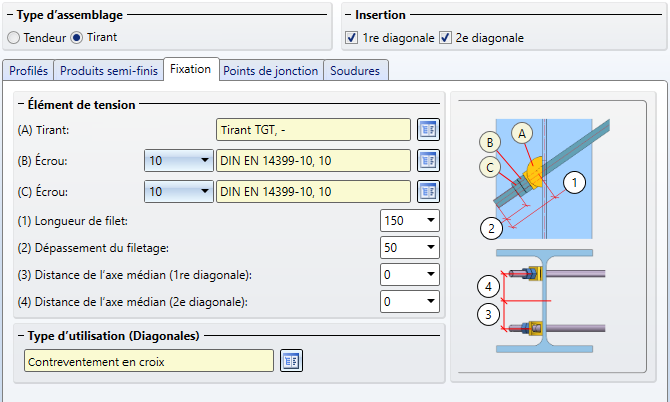

Paramètres - Type d'assemblage Tirant

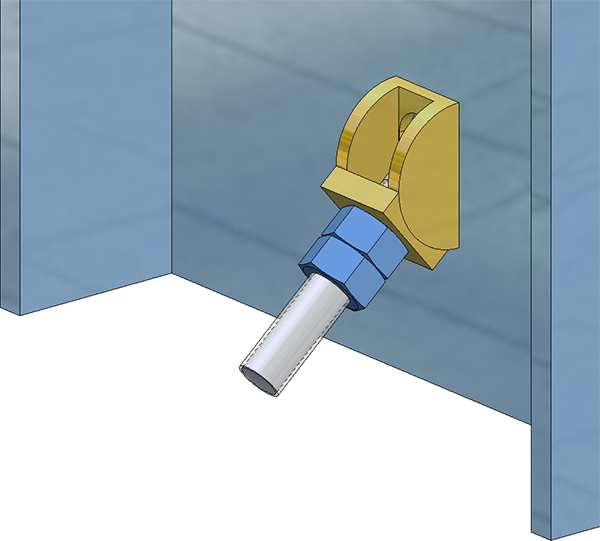

Tirant	Le tirant sélectionné sera affiché ici. Par un clic sur le symbole , vous pouvez le sélectionner directement dans le catalogue des pièces standardisées.
Écrous	Sélectionnez ici les écrous. Par un clic sur le symbole , vous pouvez les sélectionner directement dans le catalogue des écrous.
Longueur de filet / Dépassement du filetage	Indiquez ici la longueur du filet et le dépassement du filetage.
Distance de l'axe médian (1re/2e diagonale)	Vous avez ici, en plus, la possibilité ici d'indiquer la distance par rapport à l'axe médian.
Type d'utilisation	Il est possible d'attribuer un type d'utilisation aux tirants.

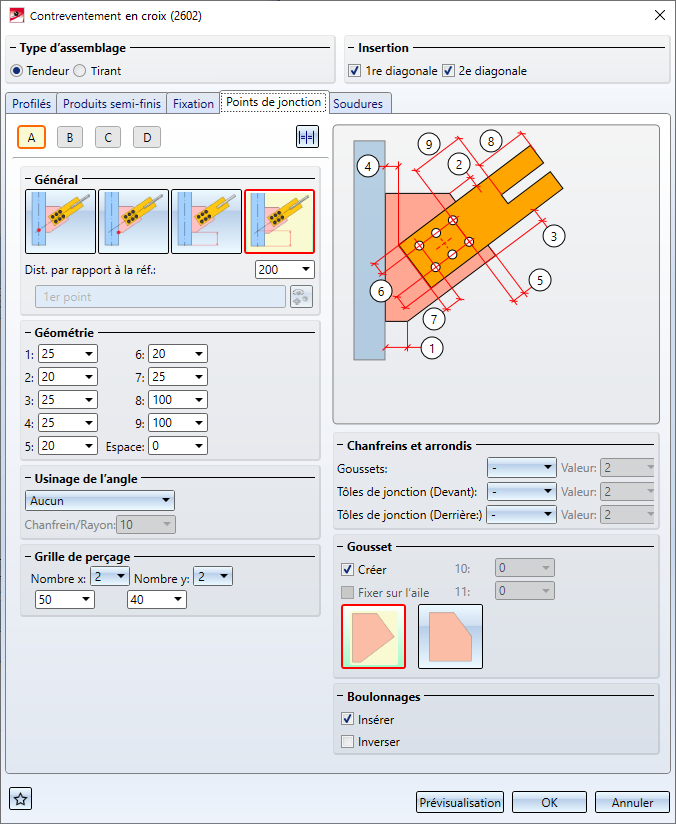

Onglet Points de jonction

Vous déterminez ici comment les goussets seront raccordés sur les profilés et les tôles de jonction sur les goussets. En outre, dans cette fenêtre sera spécifié, entre autres, la taille des goussets, la position du boulonnage, l'usinage des coins de la tôle.

Les paramètres possibles dans cet onglet sont différents selon les goussets sélectionnés dans l'onglet Fixation.

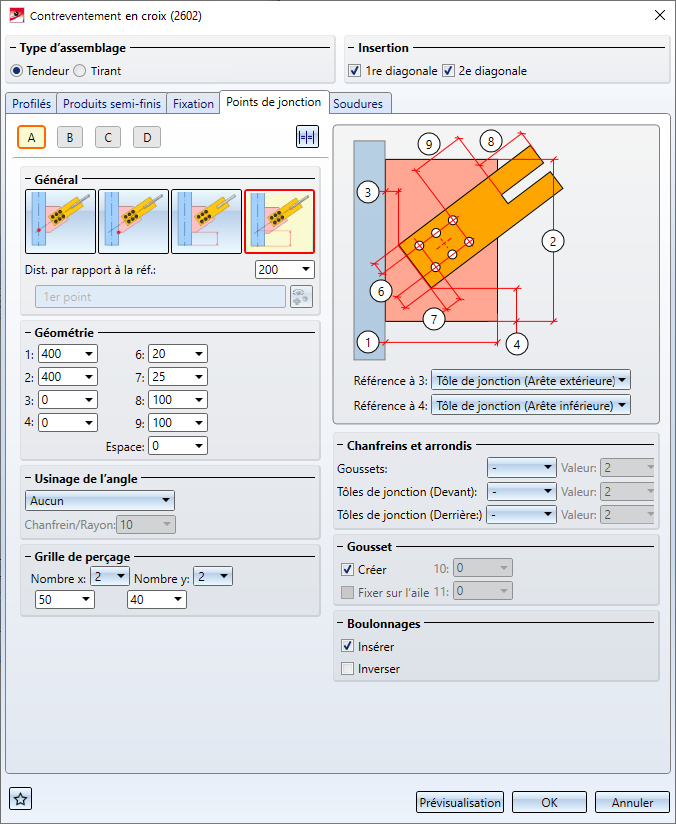

Type d'assemblage Tendeur *
	Pour chaque gousset, vous pouvez déterminer comment le gousset devra être raccordé sur le profilé, comment devra être la géométrie du gousset et de la tôle de jonction et si les tôles devront être vissées. Vous spécifiez ces paramètres séparément pour chaque gousset en activant l'icône de la lettre correspondante et en procédant au paramétrage de votre choix. Par un clic sur , vous pouvez appliquer les mêmes paramètres pour tous les goussets. La jonction sera visualisée sur la scène.

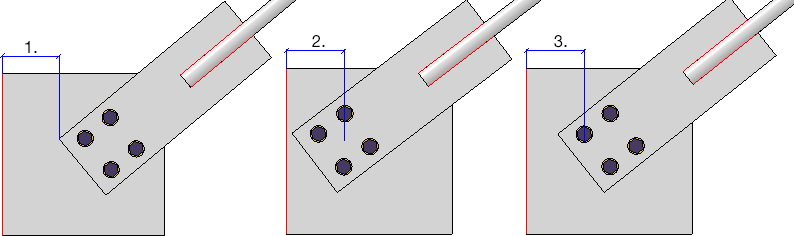

Général	En cliquant sur une image, vous spécifiez comment la position du gousset devra être déterminée : en déterminant un point ou en saisissant une distance. En sélectionnant le point, l'attribution de l'ensemble sera également spécifiée. Si un ensemble existe déjà avec la poutre en question, les profilés de jonction seront alors insérés comme éléments secondaires de cet ensemble. Sinon, un nouvel ensemble sera créé avec la poutre en question comme élément principal et les tôles de jonction comme éléments secondaires de ce nouvel ensemble.
	Point (comme point d'intersection des axes) Si cette option est sélectionnée, l'insertion à l'extrémité correspondante peut également se faire sans insertion de goussets et de tôles de jonction. Pour ce faire, cochez la case Point de jonction sans platine. Il vous sera possible de générer ultérieurement aux extrémités laissées libres un gousset (2510) ou d'y insérer manuellement une jonction.
	Point (comme début de la plaque)
	Distance (début du profilé - début de la plaque)
	Distance (début du profilé – point d'intersection des axes)
Géométrie Référence à 3 / Référence à 4	(1) - (5) détermine la géométrie des goussets. Le champ de saisie (5) n'est disponible que pour les tôles pentagonales. (6) - (9) détermine la géométrie des tôles de jonction. Vous pouvez, en plus, indiquer un espace entre l'acier rond et la tôle de jonction (si la position est : Milieu cisaillé). Si vous avez sélectionné, dans l'onglet Fixation, comme gousset une tôle rectangulaire, vous pouvez alors ici spécifier la référence pour les valeurs (3) et (4) et ainsi influencer la position de la tôle de jonction par rapport au profilé/gousset. Les possibilités de sélection suivantes sont disponibles : Référence par rapport à 3 : Tôle de jonction (Arête extérieure) La valeur (3) représente la distance du gousset par rapport au coin inférieur gauche de la tôle de jonction. Gabarit de perçage (Centre) La valeur (3) représente la distance du centre du gabarit par rapport à l'arête gauche du gousset. 1er perçage (Horizontal) La valeur (3) représente la distance du centre du premier perçage horizontalement par rapport au gousset. Référence par rapport à 4 : Tôle de jonction (Arête inférieure) La valeur (4) représente la distance du gousset par rapport au coin inférieur droit de la tôle de jonction. Gabarit de perçage (Centre) La valeur (4) représente la distance du centre du gabarit par rapport au gousset. Trou le plus bas La valeur (4) représente la distance du centre du perçage le plus bas par rapport au gousset.

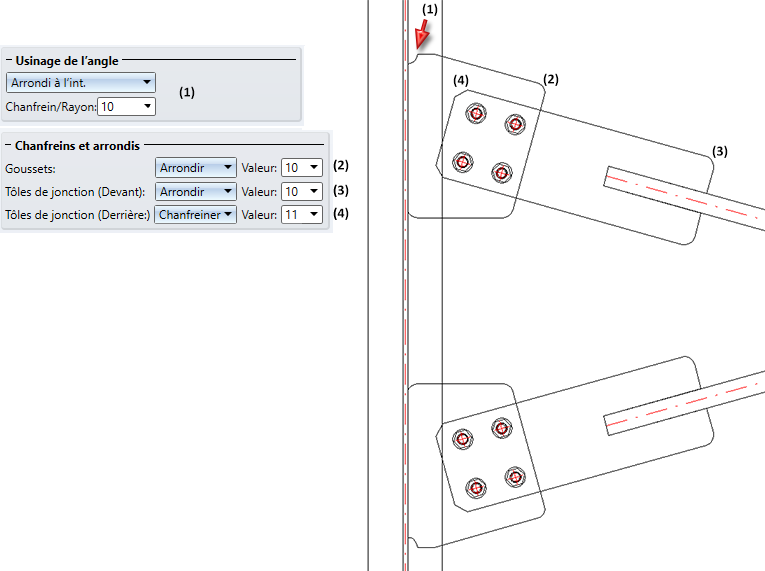

Usinage de l'angle	Si les coins du gousset sur la poutre doivent être chanfreinés ou arrondis, vous pouvez le sélectionner ici au moyen de cette liste de choix. Les usinages des coins suivants sont disponibles : Aucun Chanfreiné Arrondi à l'intérieur Arrondi à l'extérieur
Chanfreins et arrondis	Vous spécifiez ici comment les autres coins du gousset et les coins de la tôle de jonction devront être usinés, chanfreinés, arrondis ou non usinés. Vous avez ici la possibilité pour les tôles de jonction d'indiquer des usinages différents pour les coins devant et derrière.

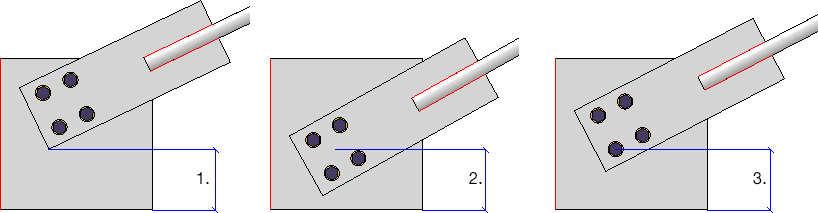

Grille de perçage	La grille de perçage permet de déterminer la disposition du boulonnage du gousset et de la plaque cisaillée. Indiquez ici le nombre de perçages dans la direction de X et de Y, ainsi que leur distance l'un par rapport à l'autre. Si tous les perçages doivent posséder la même distance dans une direction, vous pouvez alors simplifier la saisie en indiquant dans un champ de saisie la valeur de la distance et en cliquant sur le symbole Équidistant .
Gousset	Vous avez la possibilité dans cet encart de la fenêtre de spécifier si les goussets doivent être insérés ou non et, si oui, si les goussets doivent être fixés sur l'aile. Si l'insertion a lieu sur l'aile, les options Aile de devant / de derrière sont alors activées dans l'onglet Fixation.
Boulonnages	Vous déterminez ici si le boulonnage doit être créé ou non. Vous avez en outre la possibilité, en cochant la case Inverser de modifier la direction du boulonnage.

* Toutes les options ne sont pas disponibles si des tôles ont été sélectionnées dans l'onglet Profilés.

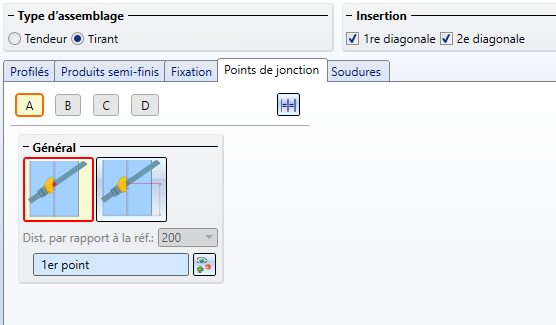

Type d'assemblage Tirant
	Pour chaque tirant, vous pouvez déterminer comment il devra être raccordé au profilé. Vous spécifiez ces paramètres séparément pour chaque tirant en activant l'icône de la lettre correspondante et en procédant au paramétrage de votre choix. Par un clic sur , vous pouvez appliquer les mêmes paramètres pour tous les tirants.
Général	En cliquant sur une image, vous spécifiez comment la position du tirant devra être déterminée : en déterminant un point ou en saisissant une distance.
	Point (comme point d'intersection des axes du profilé et de l'acier rond) Déterminez le point de votre choix. Le point d'intersection des axes du profilé et de l'acier rond se trouve sur ce point.
	Distance (début du profilé – point d'intersection des axes du profilé et de l'acier rond) Indiquez la distance de votre choix.

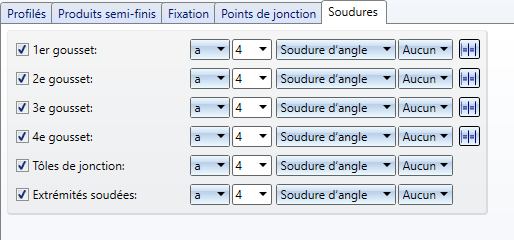

Onglet Soudures

Dans cet onglet, vous spécifiez pour le type d'assemblage Tendeur, quelles soudures devront être créées. HiCAD fait la différence entre les soudures

sur les goussets,
sur les tôles de jonction et
sur les extrémités soudées.

Déterminez, en cochant les cases correspondantes, où les soudures devront être créées. Pour chaque arête, il est possible de sélectionner un type de désignation de l'épaisseur, l'épaisseur du cordon de soudure, le type de cordon de soudure et la catégorie de contrôle. Si les mêmes paramètres doivent être utilisés pour les autres arêtes (uniquement pour les goussets), cliquez alors sur le symbole Égaliser .

Pour des cordons de soudures périphériques en demi V et en demi Y, saisissez comme épaisseur de soudure la valeur 0.
