Gousset (2510)

Fenêtre d'ancrage Fonctions Bâtiment > Structure métallique >Jonctions > Âme/Aile sur Âme/Aile > Gousset (2510)

Cette variante permet de joindre un profilé quelconque à un à trois profilés par une jonction de gousset, comme on en trouve souvent dans la construction de hangars.

Les profilés à joindre doivent répondre aux critères suivants :

Il n'est par exemple pas possible de joindre un profilé en L et un tube d'acier.



La jonction se compose d'un gousset, des tôles de jonction entre le gousset et le profilé à joindre et - en option - du boulonnage entre le gousset et la tôle de jonction. Les goussets sont des tôles d'acier et les tôles de jonction peuvent être de type acier plat ou tôle d'acier.

Jonction de gousset avec trois tubes en acier.

Jonction de gousset avec deux tubes en acier et un profilé creux.



Si le profilé à joindre est de type acier plat ou profilé en L, aucune tôle de jonction n'est générée.

Jonction d'un profilé en acier plat.

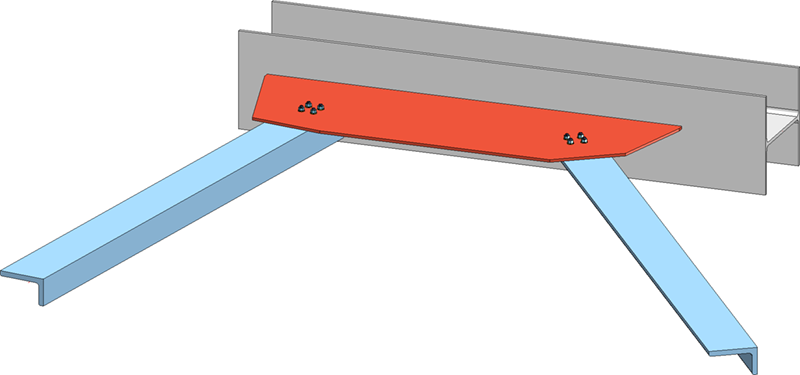

Jonction de deux profilés en L.



Onglets
La configuration de la jonction se fait via plusieurs onglets :

Favoris
Les paramètres de la fenêtre de dialogue peuvent être enregistrés comme favoris et réutilisés à tout moment. Pour cela, il suffit de cliquer sur l'icône en bas à gauche de la fenêtre de dialogue pour activer le menu contextuel. Vous trouverez plus d'informations sur la gestion des favoris dans le chapitre sur les bases et généralités de HiCAD sous Favoris.



Boutons

Prévisualisation

Lorsque la fenêtre de dialogue est ouverte, vous pouvez afficher une prévisualisation du gousset créé par les paramètres actuels en cliquant sur le bouton Prévisualisation. Vous pouvez également agrandir ou réduire le cadrage de l'image à l'aide des fonctions de zoom.

OK

Vous lancez la génération du gousset en cliquant sur OK. L'état de la génération est indiqué par une barre de progression dans la barre d'état. Une fois la génération du gousset terminée, la boîte de dialogue se ferme.

Annuler

En cliquant sur Annuler, vous fermez la boîte de dialogue sans générer le gousset.

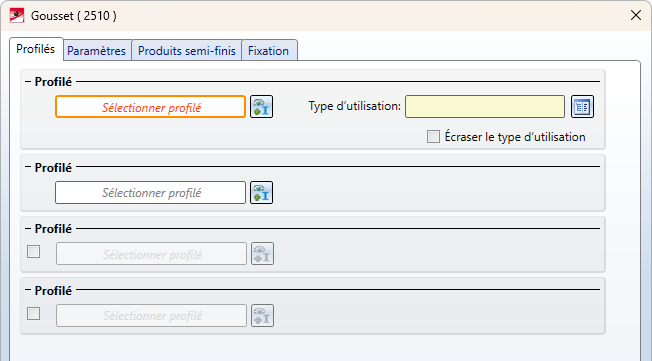

Onglet Profilés

Dans cet onglet, vous déterminez

Sélectionnez d'abord le profilé de jonction. Pour l'ensemble de ce profilé, vous pouvez sélectionner un type d'utilisation dans le catalogue. Si un type d'utilisation est déjà attribué à l'ensemble, la case Écraser le type d'utilisation permet de déterminer si ce type d'utilisation doit être conservé ou remplacé par le type d'utilisation sélectionné ici.

Sélectionnez ensuite le premier profilé à joindre. Si vous souhaitez joindre un deuxième et un troisième profilé, cochez la case correspondante et sélectionnez ensuite le profilé souhaité dans la scène.

La sélection du profilé peut être corrigée en cliquant sur , puis en sélectionnant le profilé souhaité.

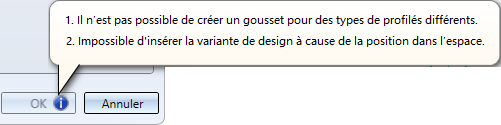

Si l'insertion de la jonction n'est pas possible avec les profilés actuellement sélectionnés, le symbole s'affiche sur le bouton OK et, si vous déplacez votre curseur sur ce symbole, un message d'erreur correspondant s'affiche.

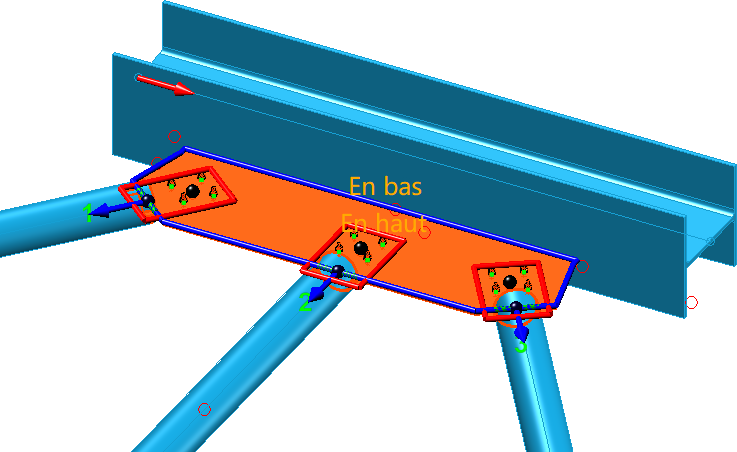

Une fois que vous avez sélectionné le premier profilé à joindre, la jonction est visualisée sur la base des paramètres actuels indiqués dans les onglets selon les règles suivantes :

bleu

Gousset

rouge

Tôle de jonction

Ligne verte

Ligne sur laquelle les profilés à joindre sont sectionnés

Points verts

Grille de perçage

Flèches bleues

Direction d'insertion

En outre, le numéro des profilés à joindre est affiché et il est indiqué où se trouvent le haut et le bas.

Onglet Paramètres

Dans cette zone, vous déterminez la taille du gousset et l'orientation des tôles de jonction par rapport au gousset. En outre, vous définissez ici la grille de perçage. La taille des goussets est déterminée dans l'onglet Tôle de jonction.

Si vous souhaitez insérer des goussets rectangulaires, cochez la case correspondante.

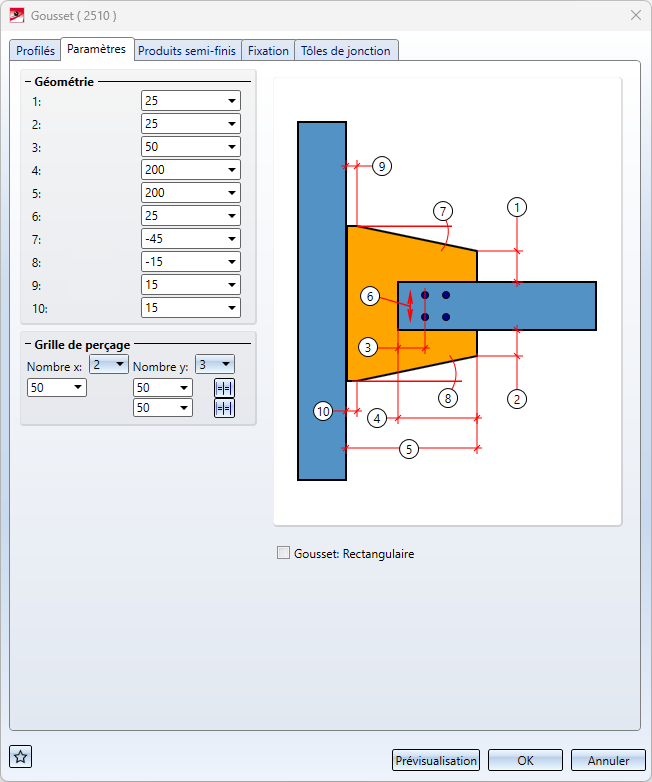

Paramètres pour un profilé de jonction



1, 2

Distance entre l'angle de la tôle de jonction et l'arête extérieure de la tôle de jonction.

3

Distance entre l'arête d’insertion de la tôle de jonction et la première ligne de la grille de perçage (centre du perçage).

4

 Distance entre l'arête d’insertion de la tôle de jonction et l'arête de la tôle de gousset.

5

Largeur de la tôle de jonction.

6

Décalage de la grille de perçage par rapport au centre du profilé.

7, 8*

Angle des arêtes du gousset à gauche et à droite par rapport à l'axe du profilé de jonction. Il peut être indiqué en positif ou en négatif.

9, 10*

Cette valeur doit être indiquée pour éviter les arêtes vives qui pourraient être brûlées lors du soudage. Elle devrait être comprise entre 15 et 20.

* disparaît pour les goussets rectangulaires

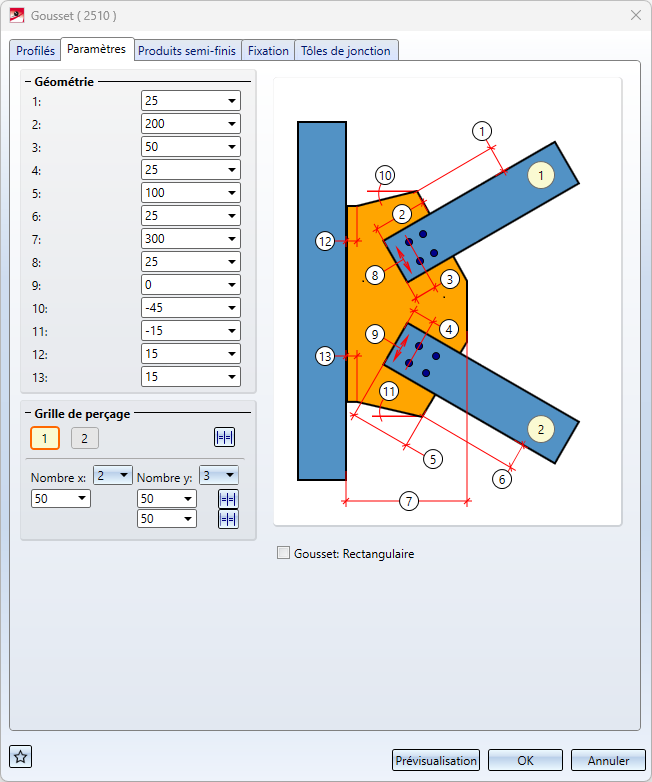

Paramétrages pour deux profilés de jonction

1, 6

Distance entre l'angle de la tôle de jonction et l'arête extérieure de la tôle de jonction.

2, 5

 Distance entre l'arête d’insertion de la tôle de jonction et l'arête de la tôle de gousset.

3, 4

Distance entre l'arête d’insertion de la tôle de jonction et la première ligne de la grille de perçage correspondante (centre du perçage).

7

Largeur de la tôle de jonction.

8, 9

Décalage de la grille de perçage par rapport au centre du profilé.

10, 11*

Angle des arêtes du gousset à gauche et à droite par rapport à l'axe du profilé de jonction. Il peut être indiqué en positif ou en négatif.

12, 13*

Cette valeur doit être indiquée pour éviter les arêtes vives qui pourraient être brûlées lors du soudage. Elle devrait être comprise entre 15 et 20.

* disparaît pour les goussets rectangulaires

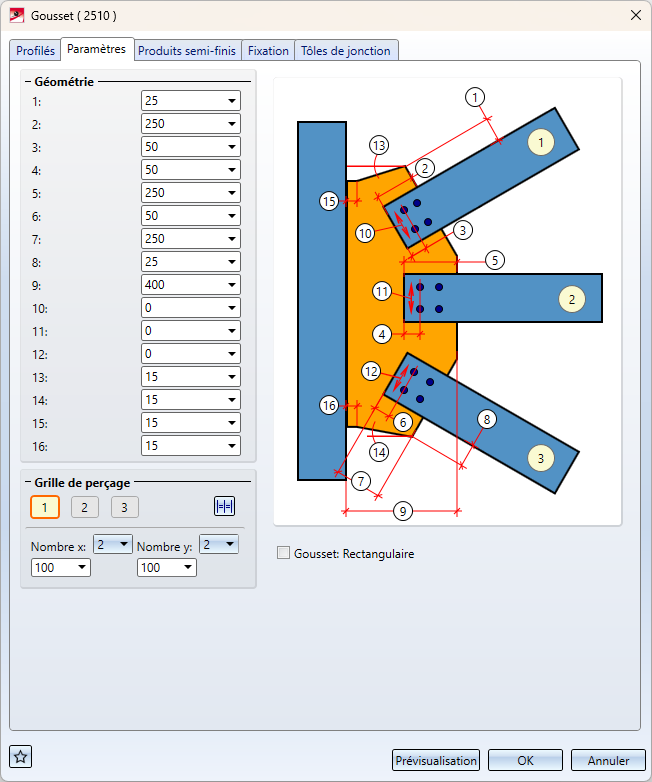

Paramétrages pour trois profilés de jonction

1, 8

Distance entre l'angle du gousset et l'arête extérieure de la première ou de la troisième tôle de jonction.

2, 5, 7

 Distance entre l'arête d’insertion de la tôle de jonction et l'arête de la tôle de gousset.

3, 4, 6

Distance entre l'arête d’insertion de la tôle de jonction et la première ligne de la grille de perçage correspondante (centre du perçage).

9

Largeur de la tôle de jonction.

10, 11, 12

Décalage de la grille de perçage par rapport au centre du profilé.

13, 14*

Angle des arêtes du gousset à gauche et à droite par rapport à l'axe du profilé de jonction. Il peut être indiqué en positif ou en négatif.

15, 16*

Cette valeur doit être indiquée pour éviter les arêtes vives qui pourraient être brûlées lors du soudage. Elle devrait être comprise entre 15 et 20.

* disparaît pour les goussets rectangulaires

Grille de perçage

La grille de perçage détermine la disposition du boulonnage du gousset et des tôles de jonction. Elle peut être indiquée individuellement pour les tôles de jonction des profilés à joindre. Pour cela, il suffit de cliquer sur le bouton portant le numéro du profilé à joindre (1). Si la grille de perçage doit s'appliquer à tous les profilés à joindre, cliquez sur Appliquez à tous (2).

Indiquez le nombre de perçages dans les directions X et Y, ainsi que leur distance les uns par rapport aux autres. Si tous les perçages d'une direction doivent avoir la même distance, vous pouvez également simplifier la saisie. Il suffit de saisir la valeur de la distance dans le champ de saisie et de cliquer sur l'icône Équidistant (3) .

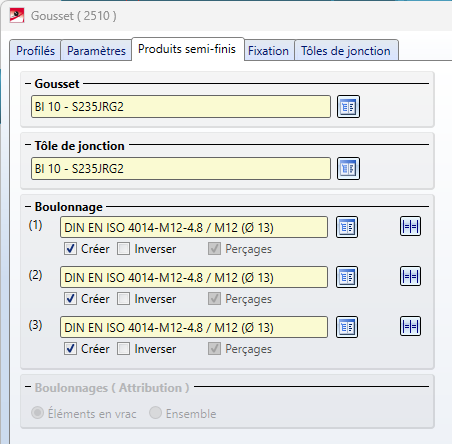

Onglet Semi-produits

Dans cette zone, vous déterminez

En cliquant sur le symbole correspondant , les semi-produits peuvent être sélectionnés directement dans les catalogues de pièces standardisées correspondants.

Les semi-produits autorisés sont :

Pièces standardisées

Catalogues autorisés

Goussets

Semi-produits > Tôles

Tôles de jonction

Semi-produits > Tôles semi-produits > Profilés > Aciers plats

Normes d'usine > Profilés d'usine > Profilés FLUTZ

Normes d'usine > Profilés d'usine > Frankstahl > Barre d'acier A3

Normes d'usine > Profilés d'usine > Frankstahl > Barre d'acier en acier fin C3



Le boulonnage peut être différent pour les profilés à joindre. Pour cela, vous pouvez déterminer si les boulonnages ou seulement les perçages doivent être générés en cochant / décochant les cases correspondantes. Vous pouvez également modifier le sens du boulonnage en cochant la case Inverser.

Pour définir les boulonnages des tôles de jonction sur les goussets, cliquez sur le symbole et sélectionnez les composants de votre choix dans la fenêtre de dialogue Connexion vis / rivet. La compilation des connexion de vis / rivet s'effectue de la même manière que pour la fonction Boulonnage (3D).

Si vous souhaitez utiliser le même boulonnage pour tous les profilés à joindre, cliquez sur .

Les boulonnages sont respectivement insérés en tant que groupe de boulonnages avec le nom Boulonnage. Sous Attribution, vous déterminez en cochant le bouton correspondant si ces groupes de boulonnage sont attribués à l'ensemble du profilé correspondant ou s'ils sont insérés en tant qu'"élément en vrac". Dans le cas d'une attribution Élément en vrac, le groupe de boulonnage est inséré en tant qu'ensemble indépendant au même niveau que l'ensemble du profilé.



Attention :
Si les profilés à joindre sont de type profilé en L ou acier plat, aucune tôle de jonction n'est générée. Pour les profilés en L, il n'est en outre pas nécessaire de choisir la position par rapport au gousset.

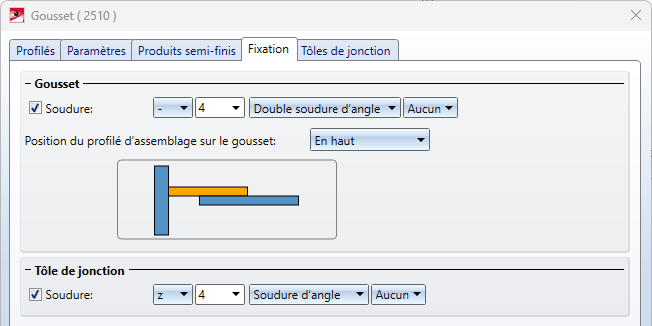

Onglet Fixation

Déterminez ici si des soudures doivent être générées sur le gousset et les tôles de jonction. Si c'est le cas, sélectionnez le type de désignation de l'épaisseur, l'épaisseur des joints de soudure, le type de soudure et la catégorie de contrôle. En outre, vous pouvez déterminer si les tôles de jonction doivent être fixées en haut ou en bas du gousset.

Pour les soudures en continu HV et HY, saisissez la valeur 0 comme épaisseur de soudure.

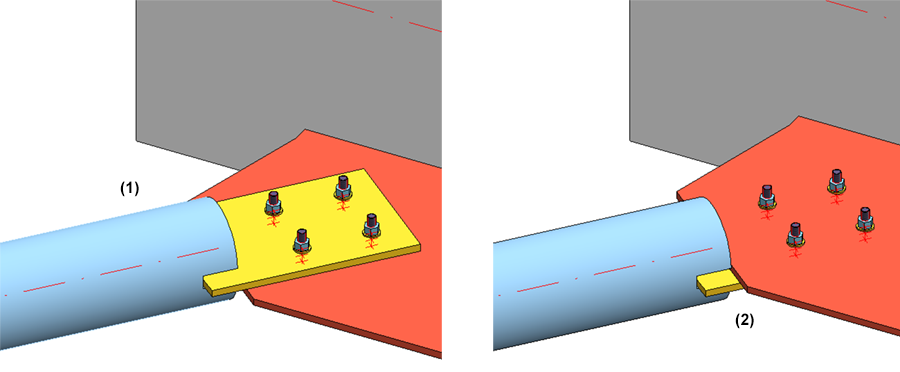

(1) Tôles de jonction en haut, (2) en bas.



Attention :
Si les profilés à joindre sont de type profilé en L ou acier plat, aucune tôle de jonction n'est générée. Pour les profilés en L, il n'est en outre pas nécessaire de choisir la position par rapport au gousset.

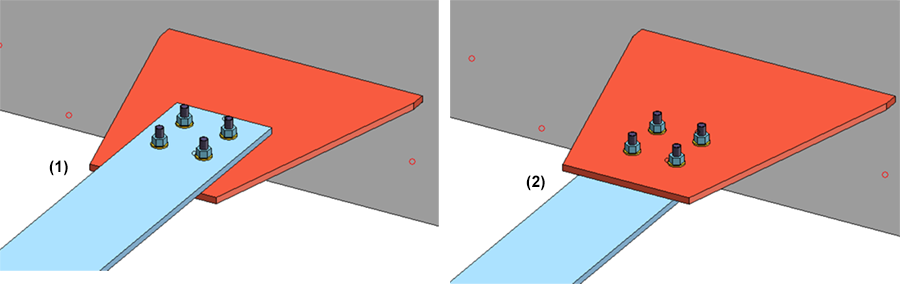

L'illustration montre la jonction d'un profilé de type acier plat. La fixation se fait sans tôles de jonction, directement sur le gousset. (1) Position en haut, (2) Position en bas.

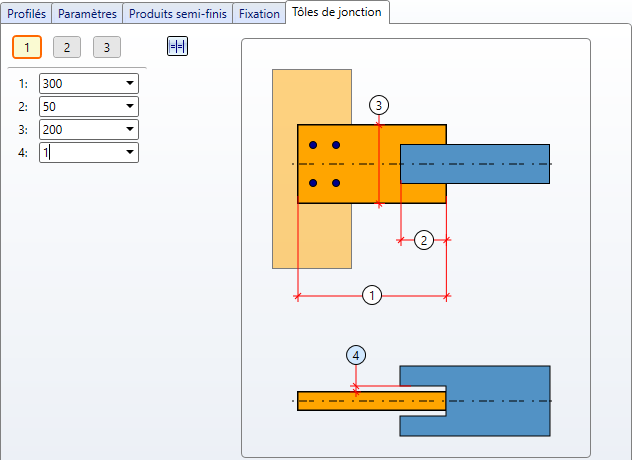

Onglet Tôles de jonction

Vous déterminez ici la taille des tôles de jonction.

1

Longueur de la tôle de jonction

2

 Distance entre l'arête extérieure de la tôle de jonction et l'arête d'insertion du profilé à joindre

3

Largeur de la tôle de jonction

4

Espace entre le profilé à raccorder et la tôle de jonction



La taille des tôles de jonction peut être indiquée individuellement pour les profilés à joindre. Pour ce faire, il suffit de cliquer sur le bouton portant le numéro du profilé à joindre. Si les paramètres doivent s'appliquer à tous les profilés à joindre, cliquez sur Appliquer à tous .
