Clipping Box Manager

Nuage de points > Clipping Box Manager

Le Clipping Box Manager facilite le travail avec les différents segments ou clipping boxes (boîtes de segmentation) du nuage de points.

Vous pouvez ainsi passer dans la vue de la Modélisation 3D entre différentes boîtes de segmentation afin de visualiser le segment approprié pour modéliser votre nuage de points.
À partir de la vue de feuille, vous pouvez assigner différents clippings (segments) du nuage de points aux différentes vues (vue de face, vue de dessus...).

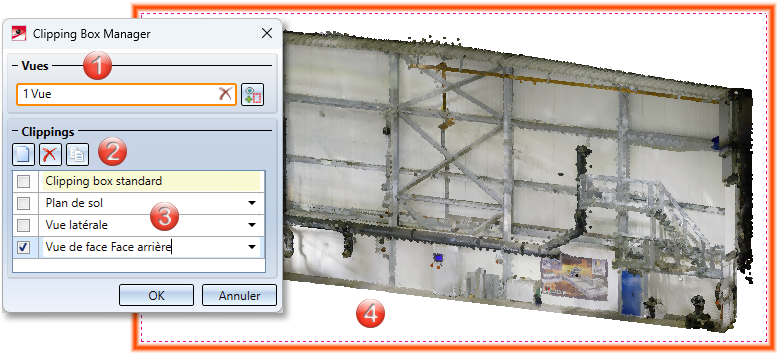

(1) Sélection et suppression de vues
(2) Icônes pour créer et supprimer les différents segments du nuage de points
(3) Liste des segments des nuages de points segmentés de façon différente
(4) Segmentation Vue de face Face arrière active dans la vue de la modélisation 3D

Vues

Le champ indique le nombre des vues sélectionnées. Une croix se trouve à l'extrémité droite du champ pour supprimer toutes les vues sélectionnées en une seule fois. Pour sélectionner une vue, cliquez sur une vue de la scène avec le bouton gauche de la souris. Pour supprimer une vue sélectionnée, cliquez à nouveau sur la vue de la scène avec le bouton gauche de la souris ou après avoir cliqué sur l'icône . Si la vue est déjà active, elle est supprimée de la sélection. Les vues activées sont indiquées sur la scène par un cadre orange.

Clippings

Les fonctions du Clipping Box Manager sous Clippings permettent de créer, de copier et de supprimer des segments du nuage de points. Le segment actif est indiqué par une coche . Si vous quittez ensuite le Manager en cliquant sur OK, toutes les modifications, exécutées par exemple avec Modifier la clipping box ou Découper, se rapportent au segment actif sur la scène. Si vous avez sélectionné plusieurs vues (par exemple pour la vue de feuille), plusieurs segments peuvent alors être cochés dans la liste.

	Nouveau	Cette fonction permet de dériver un nouveau segment du nuage de points dans son entier. Le nouveau nuages de points est automatiquement actif.
	Supprimer	Cette fonction permet de supprimer la boîte de segmentation de la liste.
	Copier	Cette fonction permet de copier la boîte de segmentation active du nuage de points et les découpages.

Si le Clipping Nox Manager est ouvert, l'affichage du nuage de points change directement à l'activation d'une segmentation.

Clipping Box Manager pour les vues

Si vous créez une feuille avec plusieurs vues, vous pouvez ici aussi utiliser le Clipping Box Manager pour assigner aux vues les différentes représentations du nuage de points.

Pour ce faire, activez la feuille dans l'ICN et créez par clic droit, par exemple, 4 nouvelles vues standards .
Parmi les 4 vues standards, sélectionnez la Vue de dessus.

Les vues de feuille du nuage de points ne sont affichées qu'en mode ombré. Dans l'ICN, la vue active est maintenant mise en évidence en rouge.

Ouvrez le Clipping Box Manager .
Créez une nouvelle boîte de segmentation pour la vue active.
Quittez ensuite le gestionnaire en cliquant sur OK.
Vous pouvez maintenant utiliser Modifier clipping pour définir dans la vue de dessus une découpe du nuage de points ou générer un Découpage.
Ouvrez à nouveau le Clipping Box Manager.
Sélectionnez une nouvelle vue (par exemple, la vue de face) sur la scène.
Assignez à cette vue un nuage de points segmenté en cliquant sur Copier ou générez à nouveau une nouvelle boîte de segmentation complète en cliquant sur Nouveau .

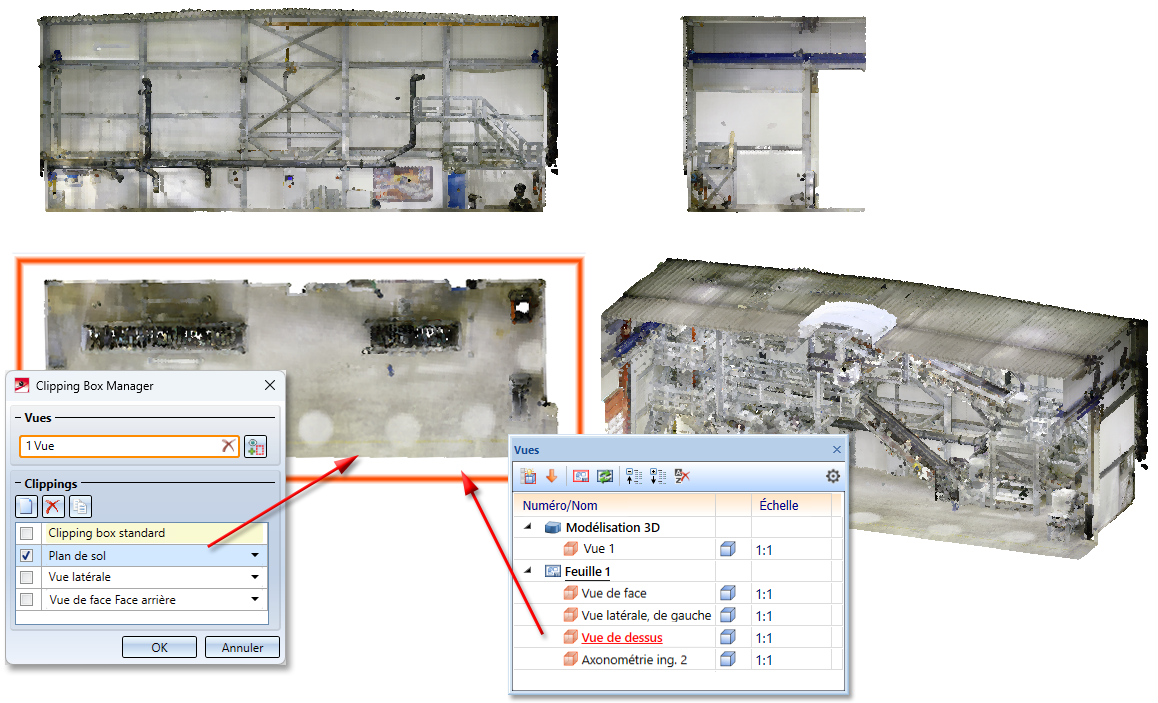

Feuille avec 4 vues différentes, dans chacune desquelles le nuage de points a une segmentation et un découpage différents.
