Exemple : Création d'éléments à l'aide de paramètres de connexion - Étape 8
Les perçages doivent être insérés décalés horizontalement de 15 mm par rapport au point d'intersection.

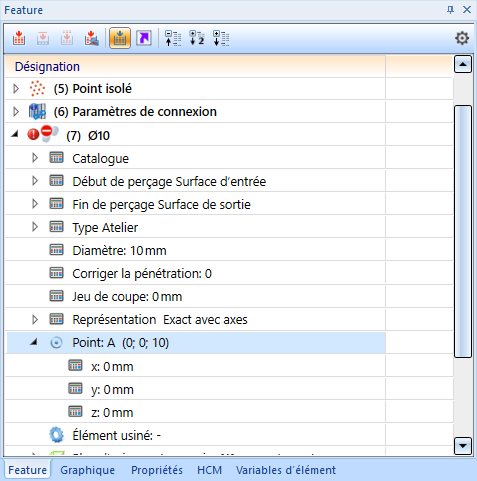

- Examinez l'historique de Feature du Panneau-Eternit. Les perçages ont été insérés, via des coordonnées absolues, au niveau de l'origine du système de coordonnées d'usinage, qui à son tour a été placé dans le point d'intersection des connexions. Cela signifie que les perçages peuvent être déplacés en modifiant les coordonnées correspondantes.

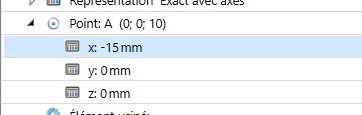

- Modifier le premier perçage de sorte que le point ne se trouve non plus sur les coordonnées
0 0 0, mais sur-15 0 0.
- Modifiez de la même façon le deuxième perçage, de sorte qu'il se trouve sur

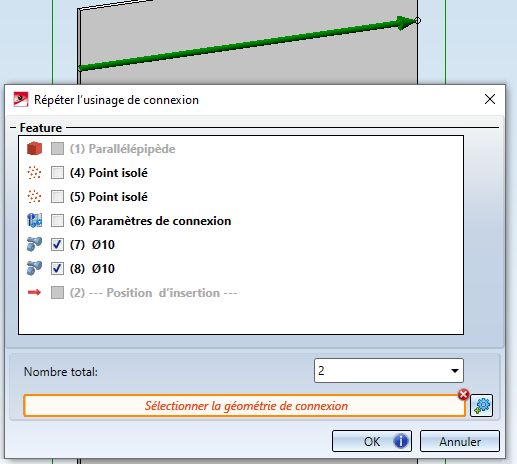

15 0 0. Dans l'étape 7, nous nous souvenons que les deux perçages ont des Plans d'usinage et des Contraintes différents. Nous pouvons ici l'ignorer, car en lançant bientôt la fonction Répéter l'usinage de connexion les valeurs en seront à nouveau définies. - Lancez, dans la fenêtre d'ancrage Fonctions Bâtiment sous Conception de calepinage > Préparation, la fonction Répéter l'usinage de connexion. Sélectionnons ici comme Feature les deux perçages, définissons le Nombre total sur 2 et sélectionnez à nouveau la Géométrie de connexion.

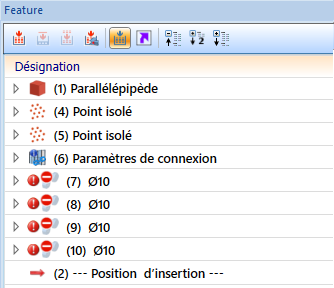

- Les deux usinages seront copiés et les valeurs pour le Plan d'usinage et la Contrainte sont corrigées.
- Sauvegardez à nouveau l'élément et actualisez le calepinage d'élément et la connexion.

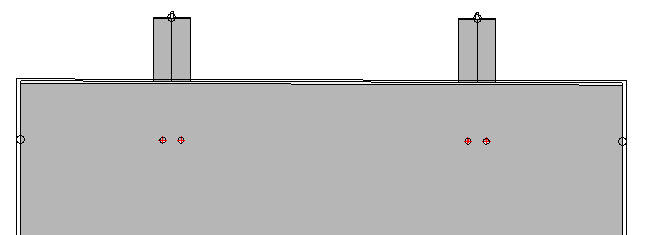

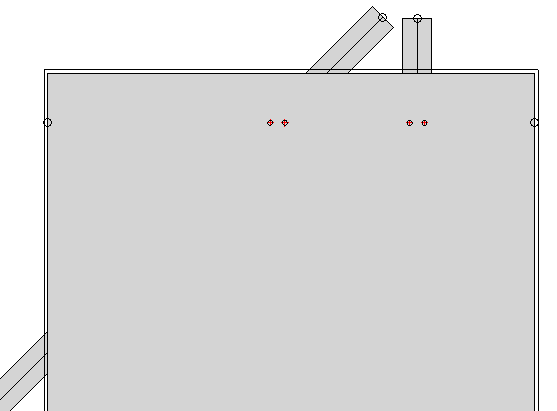

Deux perçages à gauche et à droite du centre des profilés seront maintenant créés. Un problème devient immédiatement évident lorsque l'on fait pivoter l'un des profilés de la sous-structure :
Il serait souhaitable que les perçages puissent également être pivotés.
Prochaine étape : Utiliser un système de coordonnés externes
