Éléments de calepinage Eternit®

Pour le Calepinage d'élément, vous avez accès, en fonction de la licence du logiciel correspondant en votre possession, à un certain nombre d'éléments de calepinage Eternit®. En outre, une large gamme de produits semi-finis Eternit® permet d'intégrer sans problème les variantes de surface et de couleur de votre choix.

Une interface avec le département de fabrication peut être créée dans HiCAD avec les données de construction et peuvent être transférées de manière entièrement automatique au dispositif de fabrication CNC (voir l'aide sur l'Usinage de la tôle).

Éléments de calepinage Eternit®



Les plaques Eternit® peuvent être posées sur des zones d'esquisse quadrangulaires, polygonales et triangulaires.



Nota bene :

En fonction de la licence du logiciel HiCAD que vous utilisez, dépendent les éléments de calepinage à votre disposition.

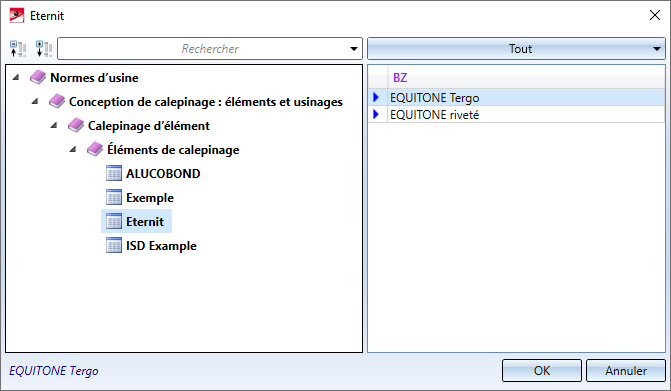

Les éléments de calepinage Eternit® sont stockés dans le catalogue sous Normes d'usine > Conception de calepinage : éléments et usinages > Calepinage d'élément > Éléments de calepinage > Eternit :

Les éléments pour les sous-structures se trouvent dans le catalogue sous Normes d'usine > Conception de calepinage : éléments et usinages > Sous-structure > Éléments de calepinage > Eternit :


EQUITONE Tergo

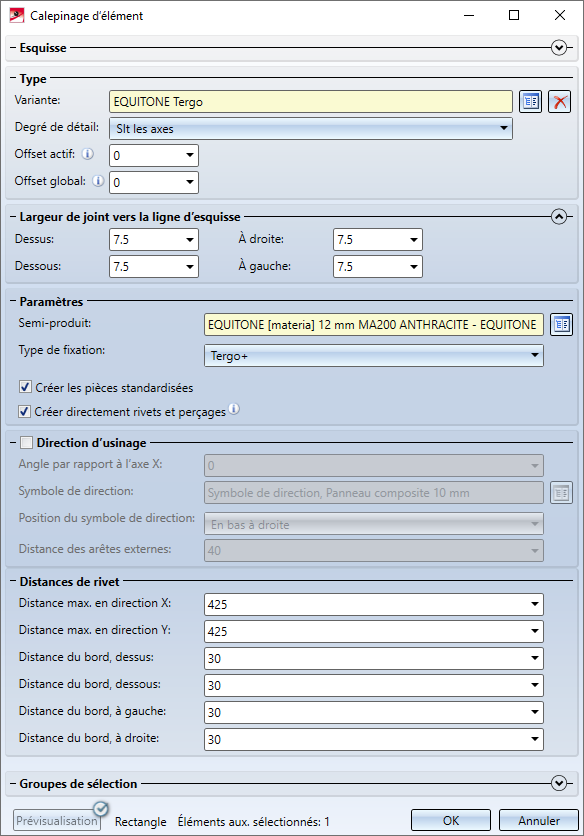

Pour les plaques Eternit® de type EQUITONE Tergo, vous disposez des possibilités de paramétrage suivantes dans la fenêtre de dialogue.



Paramètres

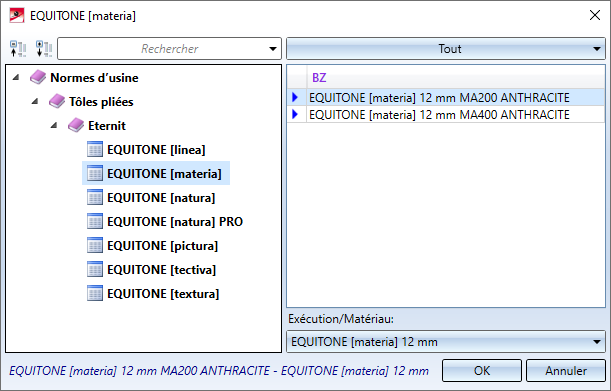

Vous sélectionnez ici le semi-produit de votre choix, ainsi que le type de fixation : Tergo+ ou Tergo.

Vous pouvez par ailleurs ici choisir si les pièces standardisées (pour la fixation) devront être insérées ou non. Par défaut, les pièces standardisées devront être créées, la case correspondante est donc cochée. En décochant la case, les pièces standardisées ne seront pas incluses dans la nomenclature.

Si les rivets et les perçages doivent être créés directement, cochez alors la case correspondante. Vous pouvez sinon, en décochant la case, spécifier que les rivets et les perçages devront être créés par la connexion avec la sous-structure.



Direction d'usinage

Dans cet encart de la fenêtre, vous déterminez les données de la direction d'usinage. Il s'agit de :



Distances maximales / Distances du bord

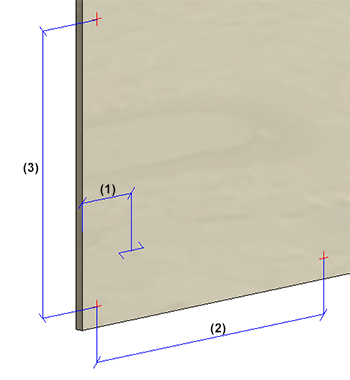

Vous spécifiez ici la distance maximale entre les éléments de fixation dans la direction horizontale (2) et verticale (3), ainsi que les distances du bord dessus/dessous/à gauche/à droite.

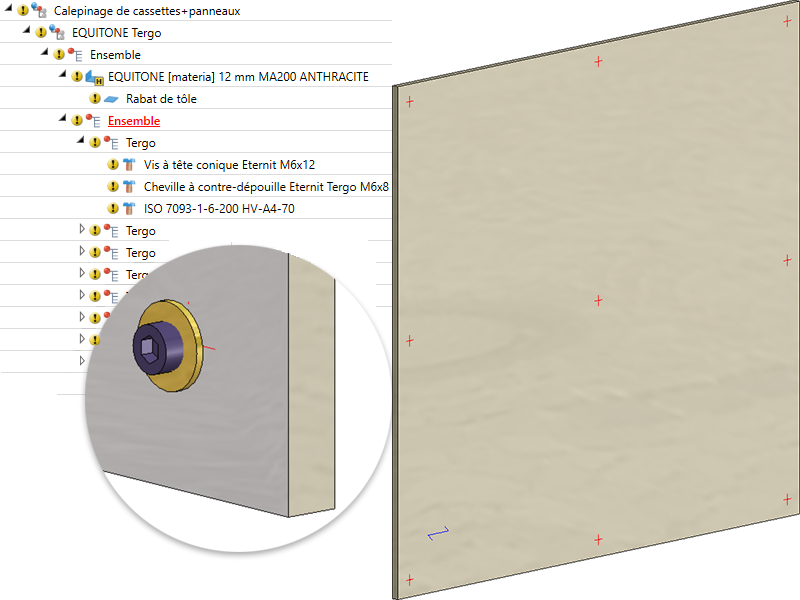

Exemple avec type de fixation Tergo+



Exemple avec type de fixation Tergo

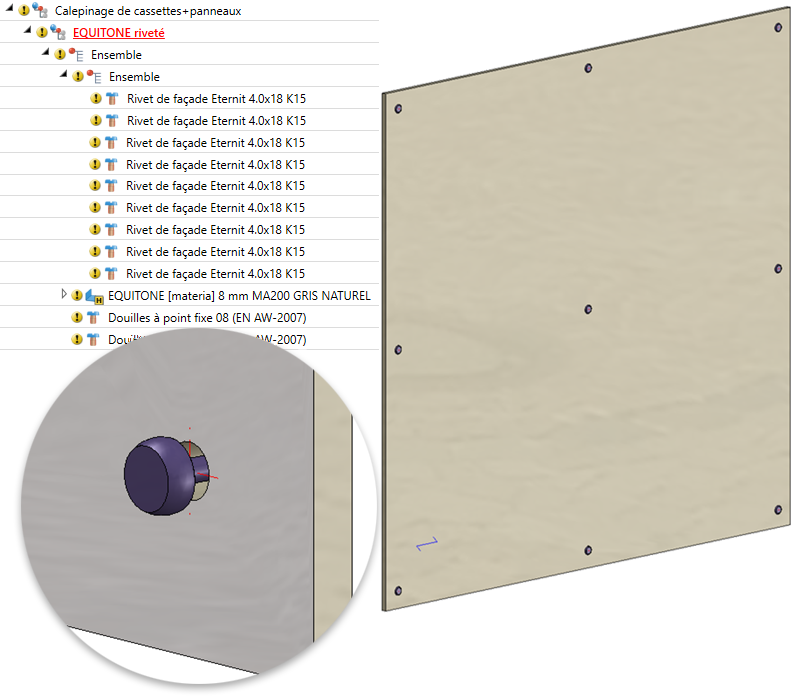

EQUITONE riveté

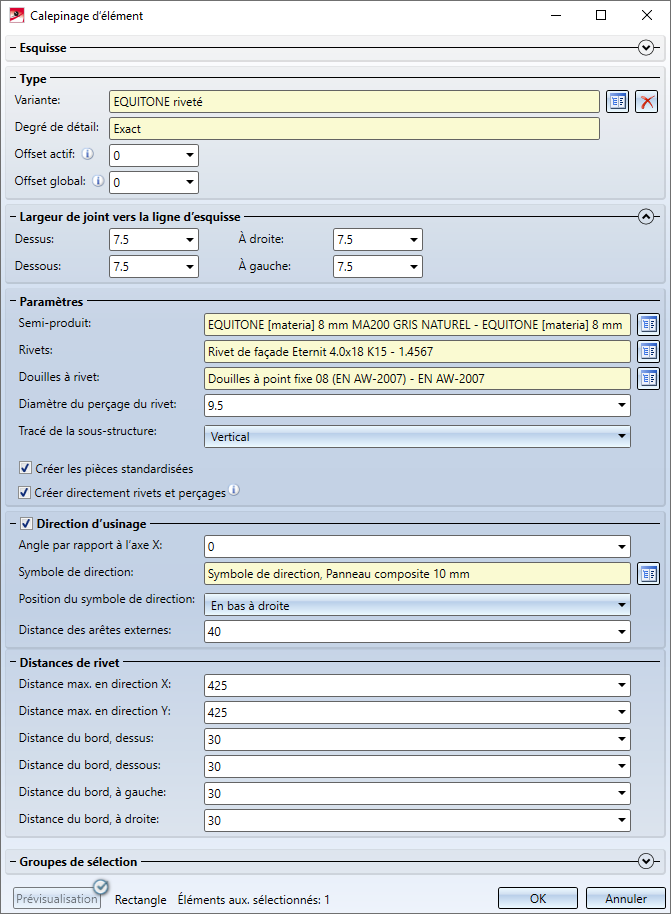

Pour les plaques Eternit® de type EQUITONE riveté, vous disposez des possibilités de paramétrage suivantes dans la fenêtre de dialogue.



Le fonctionnement de la fenêtre de dialogue est identique à celui de EQUITONE Tergo, à la différence qu'ici le type de fixation n'est pas sélectionné, mais que vous avez à indiquer les rivets de votre choix, les douilles correspondantes, ainsi que le diamètre de perçage des rivets.
