Exporter un développé individuel
Cette fonction permet de modifier une projection développée comme
- fichier DXF/DWG,
- fichier GEO pour (ToPs GEO),
- STEP et
- fichier XML pour CADMAN-B (ab Version 7.5) de LVD.
Lors d'une exportation d'une projection développée sous DXF/DWG (AutoCAD), vous avez la possibilité d'enregistrer
- uniquement le contour de coupe, c.-à-d. les zones et angles de pliage dessinés ne seront pas pris en compte,
- la projection développée telle qu'elle est représentée sur la scène (par ex. avec les zones et les angles de pliage dessinés).
- Identifiez une arête de la projection développée de tôle qui vous voulez exporter.

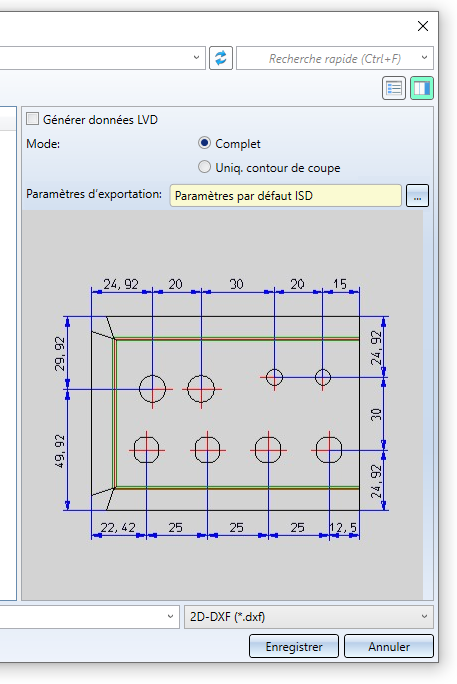

S'ouvre alors la fenêtre de dialogue standard destinée à l'enregistrement d'un fichier. Sélectionnez à droite le paramètre d'exportation.
- Cochez Générer données LVD
si vous souhaitez en plus éditer des données XML pour CADMAN-B (à partir de la version 7.5).
Préalablement à une édition de fichiers LVD, il est impératif d'avoir attribuer un outil de pliage aux zones de pliage au moyen de la fonction Attribution de l'outil de pliage
.
- Choisissez entre une exportation de la Projection développée au complet et un Contour de coupe de celle-ci.
Si Générer données LVD est coché, seule une projection développée complète peut être exportée.
- Sélectionnez les paramètres d'exportation.
Pour une exportation DXF/DWG, vous définissez par les paramètres par ex :
- l'attribution des éléments auxiliaires HiCAD aux strates (layers) spécifiques,
- l'attribution des types de ligne HiCAD aux types de ligne DXF,
- la correspondance entre les symboles dans HiCAD et les blocs dans AUTOCAD.
Vous pouvez charger les paramètres prédéfinis de ISD à l'aide de cette icône
, les personnaliser à l'aide de la fonction Éditer les paramètres , puis les enregistrer en tant que favoris sous un nouveau nom. Voir également la page suivante.
Pour l'édition de données ToPs-GEO, l'attribution vers le fichier CAMInt_HICAD_GEO.ini sera également prise en compte. Dans ce fichier, vous paramétrez par exemple si les coups de pointeau doivent être exportés.
Avec l'option Exporter les arêtes de moulage, il est possible de déterminer si les usinages (outils de formage, bombages) devront être pris en compte lors de l'exportation.
- Sélectionnez le format de fichier de votre choix.
Si vous sélectionnez le format STEP, les options suivantes s'offrent à vous :
|
Transférer les strates |
Les strates sur lesquelles se trouvent les arêtes (par ex. les lignes de pliage sur la strate 2), seront transmises lors de l'exportation. |
|
Transférer les couleurs |
Les couleurs seront transmises lors de l'exportation. Si la cache est décochée, vous ne pourrez pas Exporter les informations de compatibilité via couleur de surface. |
|
Exporter les info. de compat. via couleur de surface |
En cochant cette case, vous pouvez déterminer si les informations de compatibilité par une couleur de surface devront être transmises. L'option Transférer les couleurs doit être cochée. Lors d'une exportation d'un élément STEP, le diamètre du perçage correspondant sera surligné en couleur. Dans le répertoire SYS de votre dossier d'installation HiCAD, vous trouvez le fichier de configuration FITINFO_COLOR.DAT, dans lequel est spécifié à quelles informations de compatibilité a été attribué quelles valeurs RVB. |
|
Exporter les points libres |
Selon si cette case est cochée ou décochée, vous déterminez si l'exportation des points libres de la scène doit être autorisée ou non (au cas où ceux-ci provoquent des problèmes en d'autres endroits). |
|
Exporter les arêtes libres |
Selon si cette case est cochée ou décochée, vous déterminez si l'exportation des arêtes libres de la scène doit être autorisée ou non (au cas où ceux-ci provoquent des problèmes en d'autres endroits). |
|
Corps fileté |
Sélectionnez En tant qu'éléments séparés ou Associé avec l'élément supérieur, si vous voulez que les corps filetés soient exportés en tant qu'éléments séparés ou associés à la scène. Sélectionnez Ne pas transférer, si vous ne voulez pas exporter les corps filetés. |
- Saisissez le chemin d'accès et un nom de fichier et confirmez par OK.
La configuration du nom de fichier se fait par le biais du fichier SheetToDXF.FTD. Vous pouvez adapter ce fichier selon l'entreprise dans l'Éditeur d'annotation. Si cela n'aboutit pas à un nom en particulier, c'est alors le nom "Tôle" qui sera utilisé.
Si vous avez élaboré la projection développée avec un paramétrage pour par ex. LVD, Bystronic, Cobus ou Lantek Expert, les paramètres seront pris en compte lors de la création du DXF.

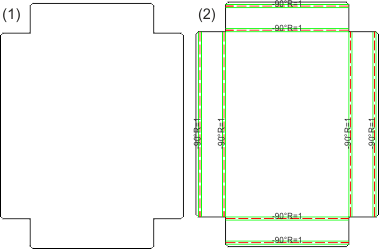

(1) Contour de coupe
(2) Complet
À savoir :
Dans les projections développées, les filetages seront enregistrés comme éléments secondaires. Cette structure sera prise en compte dans la Tôle lors de l'édition DXF.
