Projection développée 3D

Cette fonction crée une projection développée 3D d'un élément en tôle. L'orientation de la tôle peut être déterminée automatiquement ou par la sélection d'une arête. Si vous sélectionnez développé automatique, le côté avec le Symbole de direction d'usinage sera développé. Si l'élément de tôle ne possède par de direction d'usinage, c'est le côté revêtu qui sera développé. Le côté supérieur est ensuite déterminé par le nombre de lignes d'identification des soudures et de lettrages.

Utilisez cette fonction pour développer la surface enveloppante d'un élément 3D en tenant compte de l'angle de jonction. C'est-à-dire que toutes les surfaces qui ne dépassent pas l'angle de jonction seront prises en compte lors du développé.

1. Identifiez deux arêtes de l'élément 3D et indiquez l'épaisseur de tôle.

L'épaisseur de la tôle est nécessaire pour une modification de longueur éventuelle et est donc utile uniquement pour les surfaces cylindriques. Celle-ci sera donc développée sur l'axe neutre. Vous pouvez définir la position de l'axe neutre dans le Gestionnaire de Configuration sous Tôle pliée > Paramètre par défaut. Pour toutes les surfaces non cylindriques, la saisie d'une épaisseur de tôle peut être omise par un clic droit de la souris (BDS = Pas de modification de longueur).

2. Positionnez le développé en spécifiant un point d'appui sur la scène.

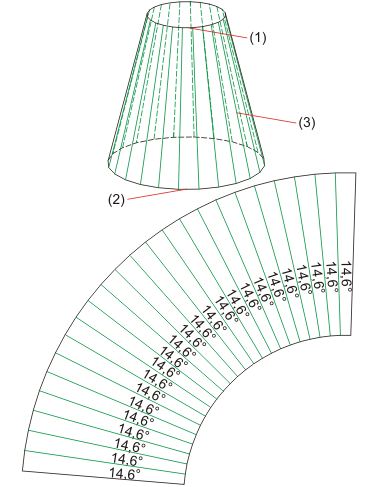

Exemple

(1) Première arête
(2) Deuxième arête
(3) Arête enveloppante du cône tronqué

Vous pouvez paramétrer l'angle de jonction dans le Gestionnaire de Configuration dans Tôle pliée > Paramètre par défaut sous Développé analytique > Angle limite pour facettes de jonction.

Utilisez cette fonction pour développer la surface enveloppante d'un élément 3D en tenant compte de l'angle de jonction. C'est-à-dire que toutes les surfaces qui ne dépassent pas l'angle de jonction seront prises en compte lors du développé. L'élément secondaire doit également être fixée sur l'élément principale sous l'angle de jonction.

1. Identifiez deux arêtes de l'élément 3D et indiquez l'épaisseur de tôle.

L'épaisseur de la tôle est nécessaire pour une modification de longueur éventuelle et est donc utile uniquement pour les surfaces cylindriques. Pour toutes les surfaces non cylindriques, la saisie d'une épaisseur de tôle peut être omise par un clic droit de la souris (BDS = Pas de modification de longueur).

2. Positionnez le développé en spécifiant un point d'appui sur la scène.

Vous pouvez paramétrer l'angle de jonction dans le Gestionnaire de Configuration dans Tôle pliée > Paramètre par défaut sous Développé analytique > Angle limite pour facettes de jonction.

Utilisez cette fonction pour développer analytiquement la surface d'un élément 3D (par ex. un cône tronqué ou une surface de forme libre). Pour ce processus, soit une épaisseur de tôle (Offset) sera demandée pour la profondeur de coupe, soit l'épaisseur (par exemple pour les corps creux) sera reprise. Pour les surfaces arrondies, cela entraîne des modifications du contenu de la surface d'objet développé.
