Création et modification des listes d'échelles

Informations générales

Les échelles sont utilisées dans HiCAD entre autres en tant qu'

échelle principale d'une scène,
échelle d'une vue,
échelle d'un élément 2D, ainsi qu'
échelle de dessins de fabrication.

HiCAD supporte par défaut le format européen des échelles, c'est-à-dire la saisie d'une échelle métrique sous la forme n:m, par exemple 1:1, 1:10, 5:1, etc. HiCAD offre en outre la possibilité de travailler avec la saisie d'une échelle impériale (format des échelles américain).

Exemples de saisies typiques d'échelles impériales

1/128"=1'-0"

1/64"=1'-0"

1/32"=1'-0"

1/16"=1'-0"

3/32"=1'-0"

1/8"=1'-0"

1/4"=1'-0"

3/8"=1'-0"

1/2"=1'-0"

3/4"=1'-0"

1"=1'-0"

-1/2"=1'-0"

3"=1'-0"

6"=1'-0"

1'-0"=1'-0"

' pied, " pouce/Inch, 1 pied = 12 pouces, 1 pouce/inch = 2,54 cm

Tableau d'équivalence
Échelle	Facteur	Décimal
1'=1'-0"	1:1	1.0
6"=1'-0"	1:6	0.5
1-1/2"=1'-0"	1:8	0.125
1"=1'-0"	1:12	0.08333
3/4"=1'-0"	1:16	0.06250
1/2"=1'-0"	1:24	0.41667
3/8"=1'-0"	1:32	0.031250
1/4"=1'-0"	1:48	0.020833
3/16"=1'-0"	1:64	0.015625
1/8"=1'-0"	1:96	0.010417
3/32"=1'-0"	1:128	0.007813
1/16"=1'-0"	1:192	0.005208
1/32"=1'-0"	1:384	0.002604
1/64"=1'-0"	1:768	0.001302
1/128"=1'-0"	1:1536	0.000651

Vous pouvez spécifier quelle saisie d'échelle, métrique ou impériale, sera prédéfinie au démarrage de HiCAD dans le Gestionnaire de Configuration sous Paramètres système > Échelles à l'aide du paramètre Liste d'échelles active. Trois listes d'échelles ont été prédéfinies par ISD.

La saisie des échelles apparaît dans l'interface HiCAD dans plusieurs endroits. Le tableau suivant vous en donne un aperçu.

Affichage / Modification de l'échelle dans HiCAD	Liste de choix	Saisie directe*
HiCAD Start Center Paramétrage de l'échelle principale de la scène	oui	oui
Barre d'état Affichage de l'échelle principale de la scène et de l'échelle de la vue active	non	non
Fenêtre des vues de l'ICN Affichage des échelles des vues Modification de l'échelle d'une vue par double-clic dans le champ de l'échelle	oui	non
Modifier l'échelle d'une vue Menu contextuel des vues / Onglet Vues	oui	oui
Modifier l'échelle principale de la scène Menu contextuel de la scène / Onglet Scène	oui	oui
Créer / Modifier une vue de détail	oui	non
Titre d'une vue de détail	non	non
Cartouche d'un cadre de dessin	non	non
Dérivation de dessin : Paramètres pour groupes de vues	oui	non
Dérivation de dessin : Paramètres pour vues en coupe des tôles pliées	oui	non
Dessin de montage : Paramètres des échelles de vue	oui	non
Échelles des éléments 2D	oui	oui
Référencement, Dessin d'élément individuel	oui	non

* Une saisie directe de l'échelle sera ici également possible, en d'autres termes elle n'a qu'à être entrée au clavier. Veuillez cependant prendre connaissance ci-dessous de ses limites.

En plus des listes d'échelles prédéfinies par ISD, vous pouvez également dériver d'autres listes d'échelles individuelles.

Liste d'échelles active

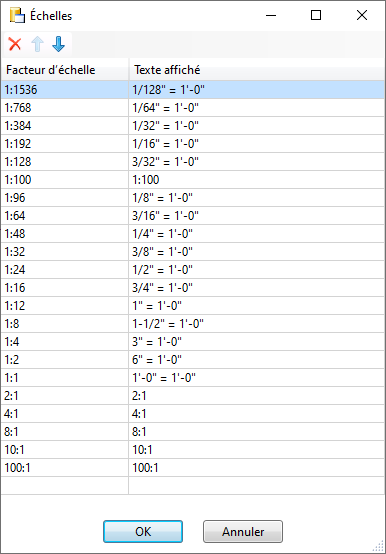

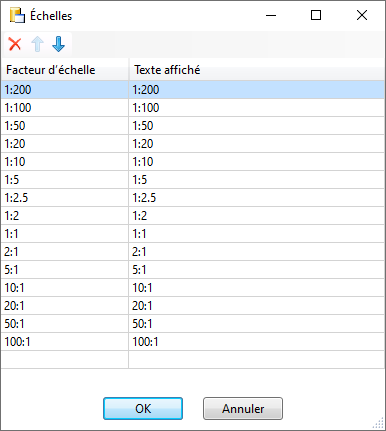

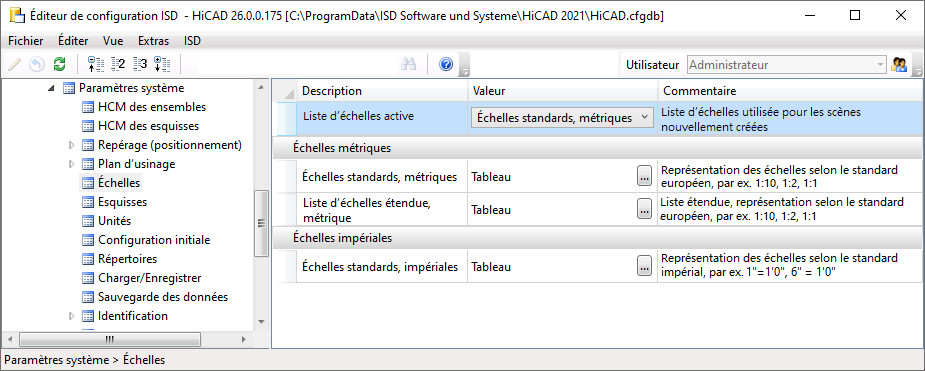

Dans le Gestionnaire de Configuration, vous spécifiez sous Paramètres système > Échelles, avec le paramètre Listes d'échelles active, quelle liste d'échelles devra être utilisée par défaut pour les nouvelles scènes. Trois listes d'échelles ont été prédéfinies par ISD :

D'autres listes d'échelles spécifiques aux clients peuvent être dérivées de ces listes d'échelles prédéfinies.

Veuillez noter que vous devez être en possession des droits d'administrateur pour certaines commandes et fonctions du Gestionnaire de Configuration.

Modifier une liste d'échelles

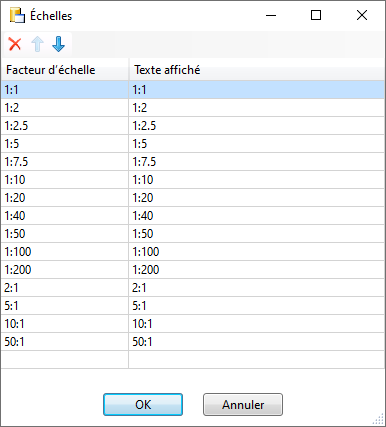

Pour modifier une liste d'échelles, c'est-à-dire pour ajouter de nouvelles échelles, supprimer des échelles ou apporter des modifications à une échelle, cliquez sur le symbole de la ligne correspondant à la liste d'échelles en question. Le tableau avec les échelles s'ouvre, par exemple :

Fonctions
	Modifier l'ordre À l'aide de ces boutons, vous pouvez modifier l'ordre de leur affichage dans les listes de choix de HiCAD.
	Supprimer une échelle Cette fonction supprime l'échelle sélectionnée. Une sélection multiple est également possible ici. Vous pouvez également cliquer sur Supprimer dans le menu contextuel (clic droit de la souris).
	Modifier une échelle ou le texte affiché Par un double-clic sur une ligne du tableau, vous pouvez modifier le texte affiché pour la liste de choix ou l'échelle.
	Ajouter une nouvelle échelle Par un double-clic sur une ligne vierge du tableau, vous pouvez saisir un texte affiché pour la liste de choix ou l'échelle.

Procédez aux modifications de votre choix et quittez le tableau par OK.

Créer des nouvelles listes d'échelles

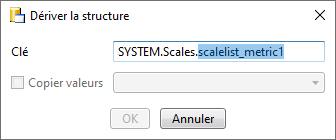

Il est possible de dériver des listes d'échelles personnalisées à partir des listes d'échelles ISD. Cliquez pour cela avec le bouton droit de la souris sur la liste d'échelles correspondante, par exemple Échelles standards, métriques, puis sélectionnez la fonction Dériver la structure.

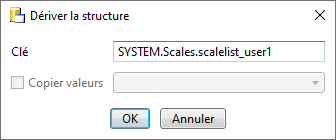

Remplacez dans le champ Clé la chaîne de caractères surlignée en bleu par le nom de la nouvelle liste d'échelle, par exemple Scalelist_user1 et quittez la fenêtre par OK.

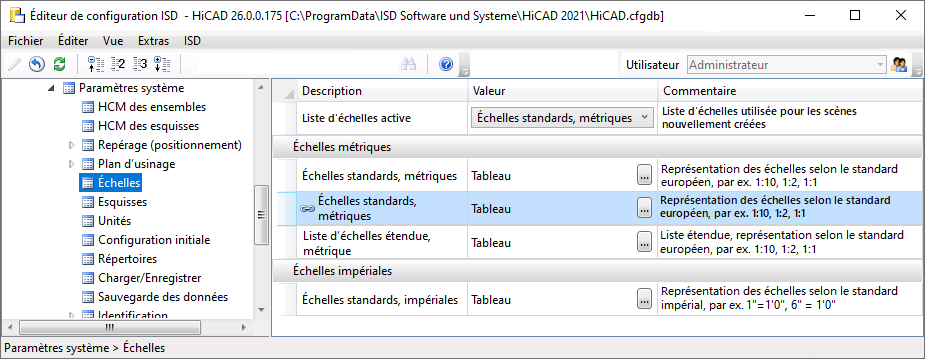

Une nouvelle liste d'échelles est ajoutée.

Cette liste a initialement le même nom et le même contenu que la liste initiale. Les listes d'échelles dérivées sont identifiées par .

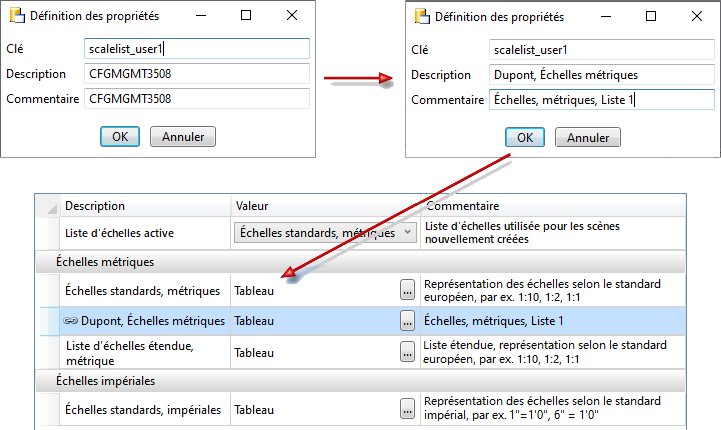

Vous pouvez maintenant modifier la description et le commentaire de la nouvelle liste par un clic droit sur la liste et en sélectionnant Modifier les textes.

Remarques importantes

Veuillez prendre note des points suivants pour l'utilisation de nouvelles saisies d'échelle :

Dans les fenêtres de dialogue HiCAD qui autorisent une saisie directe de l'échelle, la notation européenne de la saisie reste supportée comme auparavant, ex. 1:10 ou 2:1. Autrement dit, vous pouvez toujours saisir des échelles sous la forme n:m qui ne serait pas présentes dans la liste d'échelles.
La saisie directe des échelles dans des notations différentes des textes affichés n'est valide que lorsque le texte est présent dans la colonne du texte affiché dans la liste d'échelles. Cela a notamment son importance pour une saisie selon le codage américain.

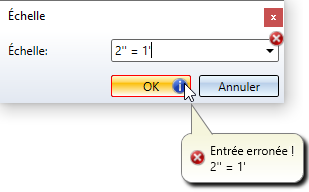

Observons par exemple la liste d'échelles Échelles standards, impériales, la saisie manuelle 2“ = 1‘ serait alors refusée comme erronée, car ce texte n'apparaît pas dans la liste.

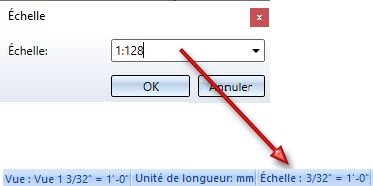

Si l'on entre, au contraire, manuellement 1:128, le texte affiché 3/32" = 1'-0" serait alors indiqué comme échelle.

En modifiant l'échelle principale de la scène, les échelles des vues seront alors également corrigées. C'est-à-dire mises automatiquement à l'échelle. S'il existe une échelle à laquelle est attribuée un texte affiché dans la liste d'échelles, ce texte affiché sera alors indiqué comme échelle. Dans le cas contraire, l'affichage de l'échelle apparaîtra alors selon le codage européen n:m.

Un petit exemple :

Utilisons la liste d'échelle Échelles standards, impériales et admettons une scène à l'échelle 2:1. La scène a deux vues :

Vue 1, échelle 1:2.5 et
Vue 2, échelle 2:1.

En modifiant maintenant l'échelle principale de la scène en 1/2"=1'-0", nous obtenons alors le résultat suivant :

Vue 1, échelle 1:120
Pour ce résultat, il n'existe dans la liste aucune entrée correspondante, notamment aucun texte affiché. Le résultat est donc affiché dans le codage européen.
Vue 2, échelle 1/2"=1'-0".
