Démarrer et fermer HiCAD

Démarrer HiCAD

Vous pouvez démarrer HiCAD :

Une fois HiCAD lancé, la fenêtre HiCAD Start Center s'ouvre alors.

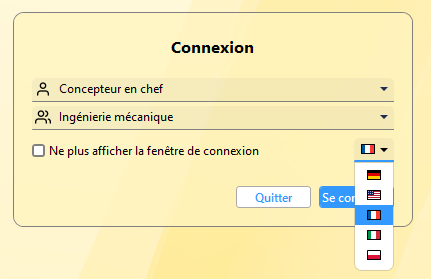

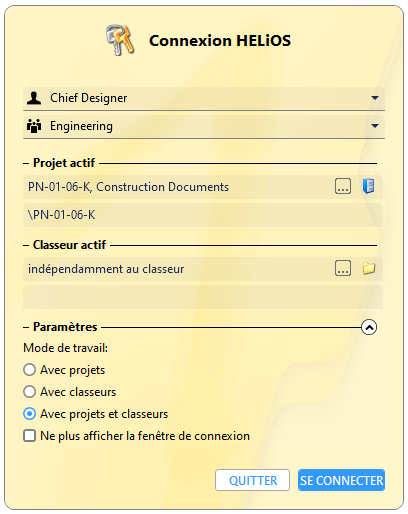

Dans le cas où HELiOS est utilisé en parallèle, il est nécessaire de s'identifier. La fenêtre de connexion diffère selon les versions HELiOS, par exemple :



ISD Update Service

Le service de mise à jour ISD supporte la recherche automatique et l'installation des actualisations HiCAD (correctifs ou Hotfixes). Vous aurez alors besoin du programme ISDUpdateSvc.exe que vous pourrez soit activer au cours de l'installation de HiCAD, soit installer ultérieurement dans le panneau de configuration Windows. Ce programme vous permet d'activer l'ISD Update Service. Vous trouverez des informations supplémentaires dans le Manuel d'installation, en particulier dans la rubrique Installation automatique.

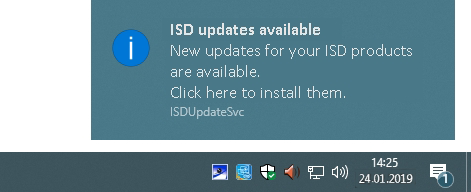

Quand l'ISD Update Service est actif, les correctifs disponibles seront recherchés. Une notification correspondante apparaîtra en bas à droite de votre écran dès qu'un correctif disponible est trouvé.

Cliquez sur la notification ou bien lancez l'ISD Update Service par un double-clic sur l'icône de raccourci . Confirmez alors la demande de confirmation administrateur Windows au démarrage du programme ISDUpdateSvc.exe.

Si une mise à jour est disponible, vous pourrez la télécharger sur votre ordinateur en cliquant sur le bouton Télécharger du serveur ISD.

Une fois les correctifs téléchargés, cliquez sur Installer, puis suivez les instructions affichées sur votre écran.

Dans les Paramètres, vous pouvez définir le répertoire de téléchargement pour les mises à jour ainsi que l'intervalle de temps entre les recherches de mises à jour. En cliquant sur l'icône , vous lancez manuellement une recherche de mise à jour.

Fenêtre des nouveautés

Afin que vous puissiez pleinement profiter des dernières nouveautés dans HiCAD, une fenêtre des nouveautés s'affichera juste après le lancement de HiCAD. Cette dernière comporte des liens vers des vidéos explicatives pour les nouvelles fonctionnalités et les améliorations de fonctions. Grâce au Service Pack et aux Major Releases, nous mettons à votre disposition les vidéos sur ces thèmes pour que vous puissiez rester informé(e) au mieux à tout moment. L'affichage de la fenêtre des nouveautés peut être paramétré sur la gauche.

Nous vous recommandons d'activer au minimum l'option Afficher les dernières nouveautés pour ne manquer aucune des nouveautés HiCAD.

Si vous avez sélectionné l'option Ne jamais afficher, il vous sera possible de relancer ultérieurement la fenêtre des nouveautés à tout moment et ainsi de changer l'option d'affichage. Pour ce faire, allez en haut à droite dans la barre de menus HiCAD pour cliquer sur le symbole , puis sélectionnez Afficher les nouveautés....

À savoir :

Si au cours d'une utilisation dans un réseau, la fenêtre des nouveautés n'est pas censée être affichée sur l'ordinateur client (autrement dit, comme si l'utilisateur avait lui-même sélectionné Ne jamais afficher), alors l'administrateur doit copier le fichier HiCADNews.Settings.XML dans le répertoire

%APPDATA%/ISD Software und Systeme\HiCAD 2017\GUI\News

Il est important ici de veiller à ce que la valeur 2 soit inscrite pour Value dans la ligne 4 du fichier XML.

Contrôle du répertoire de catalogue

Au lancement de HiCAD, la version utilisée dans le répertoire de catalogue sera vérifiée. Ce répertoire comporte toutes les pièces standardisées, les tôles, les usinages normés, également tous les profilés et bien plus. Pour les anciens répertoires de catalogue, il y a un risque que HiCAD cherche des entrées de catalogue qui n'existent plus dans les anciens catalogues. Ce type de situation peut survenir, par exemple, pour les textures qui ont été auparavant intégrées dans le catalogue. Si celles-ci ne sont pas dans le catalogue, HiCAD ne pourra pas y accéder.

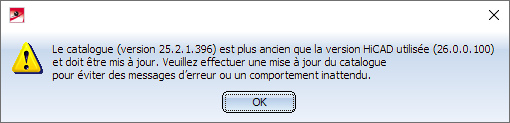

Si HiCAD est démarré avec un répertoire de catalogue antérieur (ex. : HiCAD 2500.1 avec le catalogue 2500.0 ou bien HiCAD 2600.0 avec le catalogue 2502.2), un message correspondant apparaîtra :

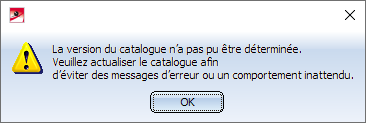

Si la version du catalogue n'est pas déterminée, le message suivant apparaîtra :

:

Pour procéder à la mise à jour de catalogues, le programme CatalogueUpdate.exe est mis à votre disposition dans le répertoire HiCAD EXE. Vous trouverez les informations relatives à son emploi dans l'Aide de l'éditeur de catalogue.

Contrôle DLL

Grâce à des entrées dans le Registry de Windows, de plus en plus de bibliothèques issues de fournisseurs extérieurs (fichiers DLL) seront progressivement intégrées au démarrage de HiCAD, par exemple pour intercepter des notifications ou des affichages à l'écran. Quelques exemples sont :

et bien d'autres. Ces fichiers peuvent éventuellement mener à des problèmes.

Au démarrage de HiCAD, le système vérifie si les fichiers DLL dans le Registry de Windows sont assignés à la valeur d'enregistrement AppInit sous la clef d'enregistrement.

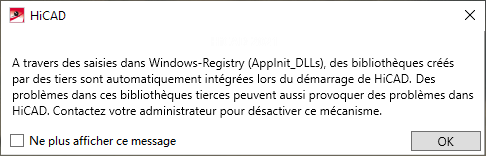

Si tel est le cas, le message suivant apparaîtra :

Si vous souhaitez que ce message ne soit plus affiché aux prochains démarrages de HiCAD, cochez la case Ne plus afficher ce message. Veuillez en discuter éventuellement avec votre administrateur. Le message ne réapparaîtra que dans le cas où la valeur Registry (de l'Éditeur du Registre) aura été modifiée ; autrement dit, quand d'autres fichiers DLL auront été chargés ! Pour ré-afficher ce message indépendamment de cette dernière action, il est possible, dans le Registry de Windows, sous

HKEY_CURRENT_USER\SOFTWARE\ISD Software und Systeme\HiCAD 2024\Splash Screen

de changer la valeur de la clé CheckBoxState sur 0.

Veuillez prendre toutes les précautions nécessaires en opérant une modification dans Registry. La saisie de valeur erronée ou la suppression de valeurs met en danger le système d'exploitation !

Fermer HiCAD

Pour fermer HiCAD :

Si des scènes HiCAD sont encore ouvertes à ce moment-là, vous avez la possibilité de les sauvegarder. Une distinction est faite entre le dessin actuel, c'est-à-dire le dessin que vous voyez actuellement à l'écran, et les autres dessins encore ouverts. Dans le cas où un fichier possédant le même nom existe déjà, il est possible d'enregistrer le dessin sous un autre nom ou bien d'écraser le fichier existant. Toutefois, aucune copie de sauvegarde du fichier ne sera créée.

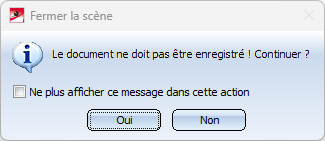

Quand une scène ne peut être sauvegardée, par exemple parce qu'il s'agit d'un document dont le statut de workflow a été validé dans HELiOS, et qui est donc ouvert en Lecture seule, le message suivant apparaît :

En cochant la case Ne plus afficher ce message dans cette action, vous supprimez donc le message, mais seulement pour cette action. Pour les prochaines fermetures de HiCAD, ce message réapparaîtra pour les fichiers concernés.

Ouvrir/Fermer des sessions HiCAD

Quand vous ouvrez une scène dans HiCAD, celle-ci sera verrouillée pour les autres utilisateurs au moyen d'un Lock-File. Lors d'une fermeture normale de la scène, ce verrouillage sera levé et le Lock-File supprimé. Toutefois il peut aussi arriver que HiCAD ne réagisse plus ou que le système plante. Ce genre de problèmes ne peut pas toujours être évité et peut avoir plusieurs causes :

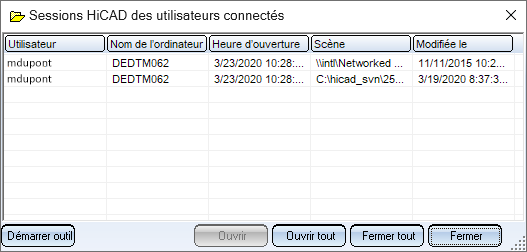

Lors de ce type de plantage système, les Lock-Files ne sont pas désactivés des scènes ouvertes ; autrement dit, les scènes restent verrouillées pour les autres utilisateurs. Au prochain démarrage HiCAD, ces fichiers verrouillés vous seront affichés dans la fenêtre de dialogue Sessions HiCAD....

Vous disposez alors des possibilités suivantes :

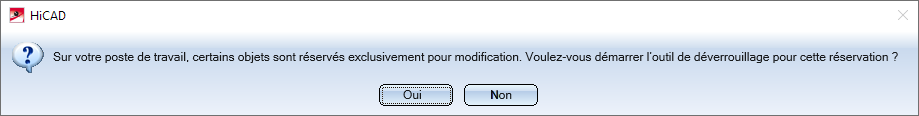

Si HELiOS est également utilisé en parallèle, le message suivant s'affiche d'abord en cas de fichiers verrouillés :

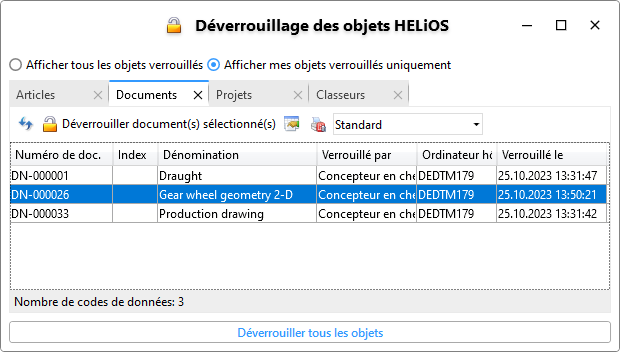

Si vous cliquez sur Oui, vous accédez à la fenêtre de dialogue Déverrouillage des objets HELiOS. Cette fenêtre comporte une liste d'articles, de documents, de projets et classeurs HELiOS verrouillés. Sélectionnez les objets à déverrouiller, puis cliquez sur le symbole ou bien cliquez sur Déverrouiller tous les objets.

Ici, les scènes peuvent être également ouvertes par un double-clic gauche sur le nom du fichier.
