Éditeur de symboles
L'Éditeur de symboles permet de créer et de modifier des représentations symboliques d'éléments. La création et l'édition du symbole s'effectuent alors en 2D. L'élément correspondant est automatiquement converti en un élément 3D lors de son insertion ultérieure dans la Planification d'implantation.
Attention :
L'Éditeur de symboles a été corrigé dans HiCAD 2012 afin de pouvoir supporter les nouveaux formats de fichiers d'éléments (.VAA, .PAA). L'Éditeur de symboles ne fonctionne donc correctement qu'après une conversion de la base de données aux nouveaux formats. Cette modification a permis d'ajouter le support d'un serveur HELiOS Vault.
Après le démarrage de l'Éditeur, les fiches de document de tous les éléments de Tuyauteries+Process sont extraites de la base de données HELiOS. Cette opération est nécessaire pour pouvoir gérer les éléments dans le serveur HELiOS Vault. L'opération peut prendre quelques secondes en fonction du nombre d'éléments. L'avancement du traitement peut être consulté sur la barre de progression en bas de la fenêtre HiCAD.
Dans la fenêtre de dialogue qui s'affiche ensuite, tous les éléments gérés par HELiOS sont affichés dans l'arborescence des fichiers sous l'entrée Base de données (indépendamment du fait qu'ils se trouvent ou non dans le serveur HELiOS Vault). Il y a également une entrée pour le répertoire PlantParts\Symbols sur le disque dur. Le Gestionnaire de Configuration (ISDConfigEditor.exe) permet de définir quels répertoires (sous le répertoire PlantParts) sont affichés sur le disque dur (...> ANLAGENBAU > SYMBOLEDITOR >Unterverzeichnisse für Symbole). Le répertoire PlantParts\Symbols est le seul répertoire fourni par défaut lors de l'installation de HiCAD.

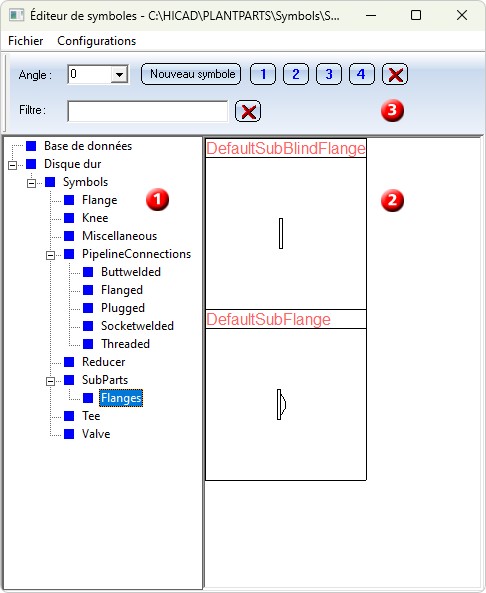

(1) Dossier contenant les fichiers de symboles et fenêtre d'aperçu des symboles pour le dossier actuel, (2) Nom du symbole + image d'aperçu, (3) Boutons et champs de saisie
Informations complémentaires sur l'Éditeur de symboles :
Éditeur de symboles - Fonctions (T+P) • Outils d'élément (T+P) • Fonctions de Tuyauteries+Process
