Variante pour él. de constr. : Fixation de tuyau

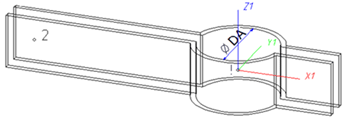

| Désignation | Objectif | Commentaire | Position dans le système de coordonnées |
|---|---|---|---|
|
! |
Point d'appui |
Point de référence placé sur la ligne médiane d'un tuyau lors de l'insertion. |
à l'origine (0,0,0) |
|
2 |
Point auxiliaire |
|
X < 0, Y = 0, Z = 0 |
Fichier VAA
Utilisez l'Éditeur de variantes pour saisir le type d'élément approprié dans le fichier VAA.
Ensuite, utilisez l'Éditeur de variantes pour compléter le fichier VAA de manière à ce qu'il contienne des valeurs pour les tailles spécifiées ici, et que l'attribution prédéfinie des attributs soit saisie :
Possibilité 1 :
|
Paramètre Toutes les dimensions doivent être indiquées en millimètres ; |
Variable (proposition) |
Attribut attribué |
|---|---|---|
|
Ces paramètres s'appliquent aux tuyaux qui s'insèrent dans les fixations de tuyau |
||
|
Diamètre nominal |
N |
NENNWEITE |
|
Diamètre extérieur |
DA |
D_AUSSEN |
|
|
||
|
En plus (seulement si la norme correspondante utilise des diamètres nominaux en pouces) : |
||
|
Diamètre nominal en pouces |
NI |
N_INCH |
|
Les diamètres nominaux en pouces doivent également être saisis sous forme de valeurs décimales (par exemple, 1.5 pour 1 1/2''). |
||
Possibilité 2 :
|
Paramètre Toutes les dimensions doivent être indiquées en millimètres ; |
Variable (proposition) |
Attribut attribué |
|---|---|---|
|
Ces paramètres s'appliquent aux tuyaux qui s'insèrent dans les fixations de tuyau |
||
|
Diamètre extérieur pour lequel la fixation est adaptée |
DA |
D_AUSSEN |
|
Diamètre extérieur 2 pour lequel la fixation est adaptée |
D2 |
D2_AUSSEN |
|
Diamètre nominal (adapté à D_AUSSEN) |
N |
NENNWEITE |
|
|
||
|
En plus (seulement si la norme correspondante utilise des diamètres nominaux en pouces) : |
||
|
Diamètre nominal en pouces |
NI |
N_INCH |
|
Les diamètres nominaux en pouces doivent également être saisis sous forme de valeurs décimales (par exemple, 1.5 pour 1 1/2''). |
||
Pour la synchronisation des variantes, des valeurs doivent encore être saisies pour les attributs qui doivent s'appliquer de la même manière à tous les sous-types de la variante.
Des valeurs doivent être saisies au moins pour les attributs suivants :
|
Attribut |
Description |
|---|---|
|
BENENNUNG |
Désignation de l'élément |
|
COMPONENT_TYPE |
Type d'élément (toujours = Raw-part+Plant-design, soit Semi-produits + Tuyauteries+Process) uniquement pour la base de données HELiOS |
|
NORMBEZEICHNUNG |
Désignation standard de l'élément (identique pour tous les sous-types !) Une entrée est obligatoire, même si l'élément ne correspond à aucune norme. |
|
BESTELLVERMERK |
Note de commande, contenu individuel |
Traitement des diamètres nominaux en pouces dans la base de données HELiOS :
Lors de la synchronisation des éléments, les diamètres nominaux en pouces seront repris dans les attributs N_INCH, N2_INCH et N3_INCH. Les chaînes de caractères habituelles pour l'indication du diamètre nominal en pouces (par exemple 1 1/2'' au lieu de 1.5) seront générées automatiquement dans la base de données pour les attributs NPS_INCH, NPS2_INCH et NPS3_INCH.
Pour l'insertion d'une fixation de tuyau ayant ces deux attributs de diamètre extérieur, la case Utiliser aussi le Diamètre extérieur 2 comme critère de recherche pour les fixations de tuyau dans l'onglet Recherche d'élément de la fenêtre des Paramètres de Tuyauteries+Process doit être cochée.
