Type d'él. de constr. : Fixation de tuyau
| Désignation | Objectif | Commentaire | Position dans le système de coordonnées |
|---|---|---|---|
|
! |
Point de jonction |
Point de référence à placer sur la ligne médiane du tuyau lors de son insertion |
à l'origine (0,0,0) |
|
2 |
Point auxiliaire |
|
X < 0, Y = 0, Z = 0 |
Attributs requis pour les entrées dans la base de données ou le catalogue
La saisie des valeurs des attributs et la sélection du type d'élément de construction doivent être effectuées à l'aide de l'Éditeur PAA.
Des valeurs doivent être saisies pour au moins les attributs suivants :
Possibilité 1 :
|
Attribut |
Description |
|---|---|
|
BENENNUNG |
Désignation de l'élément |
|
NORMBEZEICHNUNG |
Désignation standard de l'élément (la même pour tous les sous-types !) Une entrée est obligatoire, même si l'élément ne correspond à aucune norme. |
|
NENNWEITE |
Diamètre nominal |
|
D_AUSSEN |

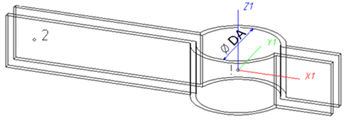

Diamètre extérieur du tuyau (cf. DA sur l'image) |
|
BESTELLVERMERK |
Note de commande, contenu individuel |
|
|
|
|
En plus (seulement si la norme correspondante utilise des diamètres nominaux en pouces) : |
|
|
NPS_INCH |
Diamètre nominal en pouces (ex. 1 1/2'', le '' est composé de deux caractères ') |
Possibilité 2 :
|
Attribut |
Description |
|---|---|
|
BENENNUNG |
Désignation de l'élément |
|
NORMBEZEICHNUNG |
Désignation standard de l'élément (la même pour tous les sous-types !) Une entrée est obligatoire, même si l'élément ne correspond à aucune norme. |
|
D_AUSSEN |
Plus grand diamètre extérieur possible du tuyau pour lequel la fixation est adaptée |
|
D2_AUSSEN |
Plus petit diamètre extérieur de tuyau possible pour lequel la fixation est adaptée |
|
NENNWEITE |
Diamètre nominal adapté à D_AUSSEN |
|
BESTELLVERMERK |
Note de commande, contenu individuel |
|
|
|
|
En plus (seulement si la norme correspondante utilise des diamètres nominaux en pouces) : |
|
|
NPS_INCH |
Diamètre nominal en pouces (ex. 1 1/2'', le '' est composé de deux caractères ') |
Pour l'insertion d'une fixation de tuyau qui dispose des deux attributs de diamètre extérieur, la case Utiliser aussi le diamètre extérieur 2 comme critère de recherche pour les fixations de tuyau doit être cochée dans les Paramètres de Tuyauteries+Process sous Recherche d'élément.
