Diviser le tuyau
Cette fonction permet de diviser un tuyau unique en deux tuyaux distincts.

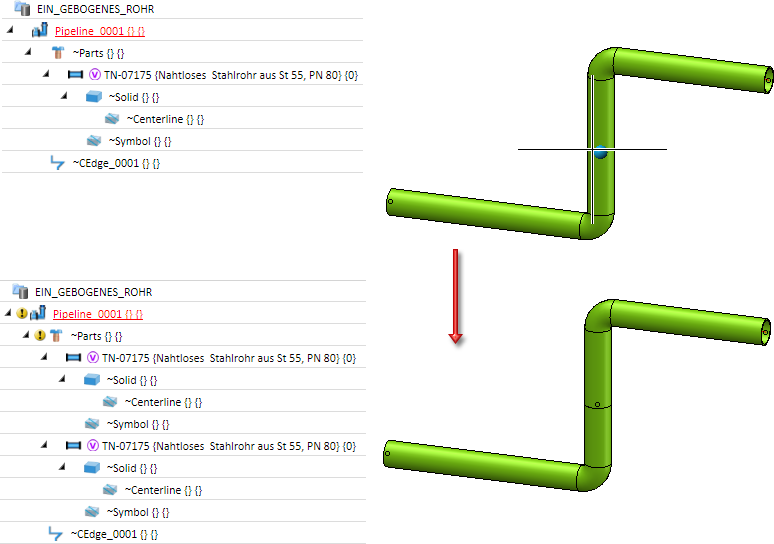

Sélectionnez un point sur un tuyau divisible. Il peut s'agir d'un tuyau droit ou d'un segment droit d'un tuyau coudé.
La sélection du point est limitée à une grille dépendant de la longueur du tuyau, similaire à celle que vous pouvez trouver lors de l'insertion de l'élément. Si vous déplacez le curseur sur le tuyau, le point actif sera visualisé graphiquement. En cliquant sur le bouton gauche de la souris, le tuyau sera divisé en deux à cet endroit.

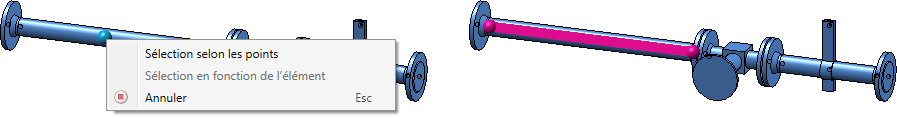

Si vous préférez sélectionner le point via les options de point, vous pouvez le faire en activant le menu contextuel. Dans ce cas, le curseur doit toujours se trouver sur l'élément à diviser. L'élément qui sera divisé au niveau du point sélectionné sera également mis en évidence dans le mode d'option de point.
Vous pouvez déterminer le point souhaité via l'auto-pilote HiCAD ou en double-cliquant dans le menu d'options de point.

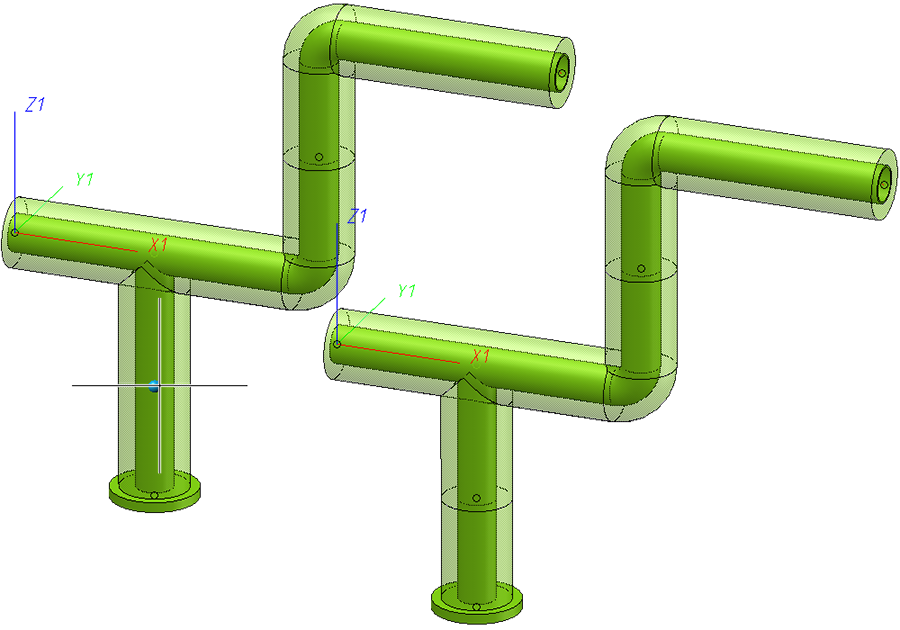

La fonction transmet automatiquement les attributs des tuyaux aux tuyaux divisés (par exemple l'isolation, les longueurs de tuyaux insérées ou les brides détachées attribuées) :
