Sélectionner une chaîne / suite d'éléments
Sélectionner une chaîne d'éléments
Cette fonction vous permet de sélectionner des chaînes d'éléments. Pour ce faire, vous devez d'abord sélectionner deux éléments de tuyauterie qui serviront de points de départ et/ou d'arrivée de la chaîne des éléments. Les éléments sélectionnés sont alors ceux qui se trouvent sur le chemin le plus court entre le point de départ et le point d'arrivée.
En cliquant sur le bouton gauche ou central de la souris, la chaîne des éléments sélectionnée est ajoutée à la liste des éléments actifs. Cliquez sur le bouton gauche de la souris pour recommencer la sélection, ou appuyez sur le bouton du milieu de la souris pour terminer la sélection. La sélection peut être annulée via la fonction du menu contextuel.
Un aperçu est affiché lors de la sélection d'une chaîne d'éléments. Le début et la fin de la chaîne sont affichés en magenta (couleur spéciale : Marquage 1) et les éléments supplémentaires de la chaîne sont affichés en bleu (couleur spéciale : Marquage 3).

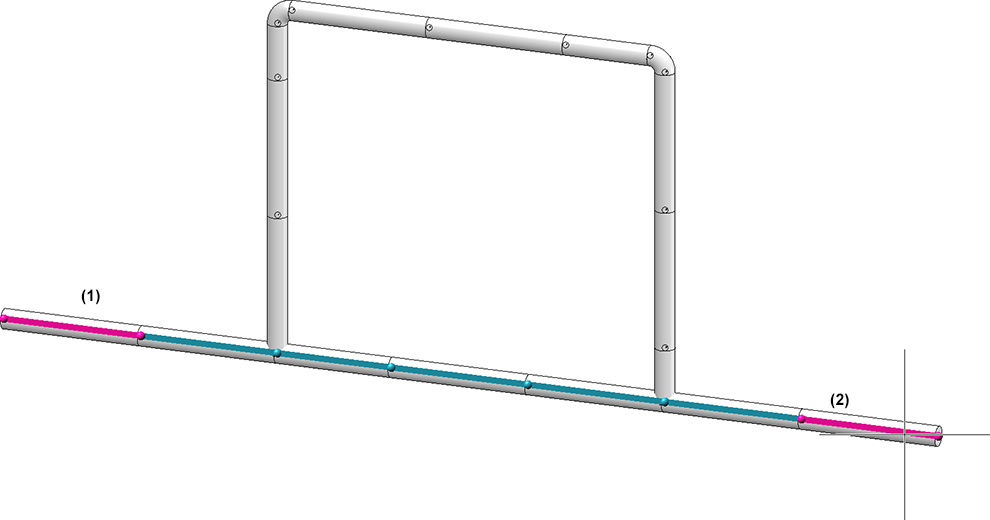

Dans l'image ci-dessous, les tuyaux (1) et (2) ont été sélectionnés comme point de départ et point d'arrivée de la chaîne d'éléments.
Si vous souhaitez sélectionner tous les éléments connectés entre le début et la fin d'une chaîne d'éléments, recourrez alors la fonction Sélectionner une suite d'éléments
.
Sélectionner une suite d'éléments
Tuyauteries+Process > Outils d'élément > Chaîne d'él. > Sélectionner suite d’éléments
Cette fonction permet de sélectionner des chaînes d'éléments étendues, appelées suites d'éléments. Comme pour la fonction Sélectionner une chaîne d'éléments, vous devez d'abord sélectionner deux éléments de tuyauterie qui servent de points de départ et d'arrivée de la suite des éléments. Cependant, tous les éléments qui se trouvent sur une connexion entre le début et la fin de la chaîne sont sélectionnées ici.
En cliquant sur le bouton gauche ou central de la souris, la suite des éléments sélectionnée est ajoutée à la liste des éléments actifs. Cliquez sur le bouton gauche de la souris pour recommencer la sélection, ou appuyez sur le bouton du milieu de la souris pour terminer la sélection. La sélection peut être annulée via la fonction du menu contextuel.

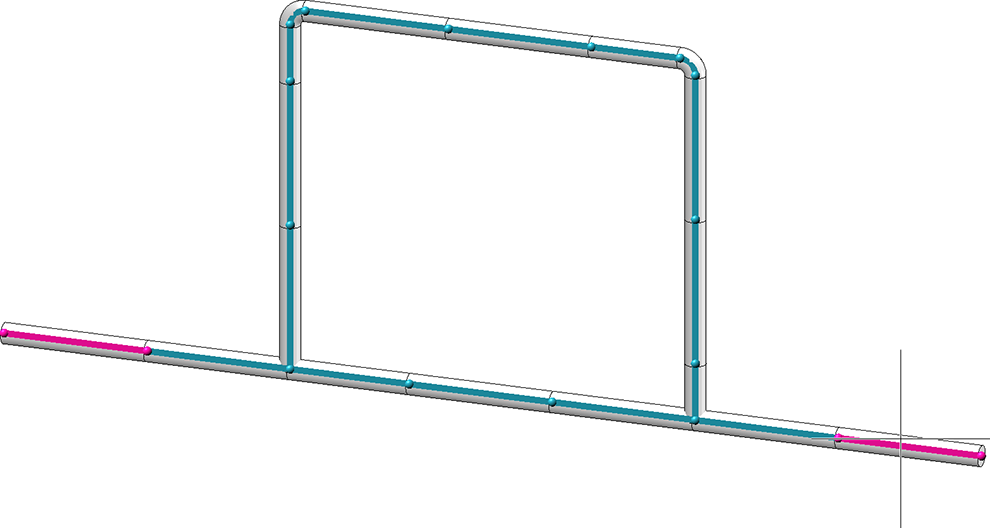

Un aperçu est affiché lors de la sélection d'une suite d'éléments. Le début et la fin de la chaîne sont affichés en magenta (couleur spéciale : Marquage 1) et les éléments supplémentaires de la chaîne sont affichés en bleu (couleur spéciale : Marquage 3).
