Structure des éléments d'une tuyauterie

Noms des éléments

Avec les automatismes utilisés dans HiCAD Tuyauteries 3D+Process, les noms des éléments sont générés automatiquement lors de la création et de la pose des tuyauteries. C'est le cas par exemple pour :

Ensemble d'éléments		~parts
Cotation		~Dimensioning
Chaîne directrice		~CEdge
Symbole		~Symbol
Corps plein		~Solid
Triangles de pente		~Triangles

Structure des éléments

Lors de la création d'une tuyauterie, HiCAD génère automatiquement la structure des éléments, en tenant compte des conventions mentionnées ci-dessus pour le nom de l'élément.

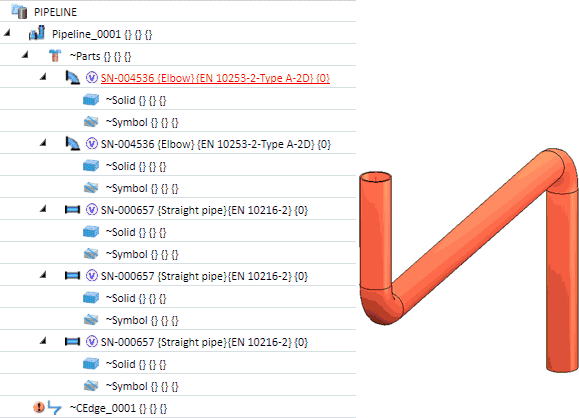

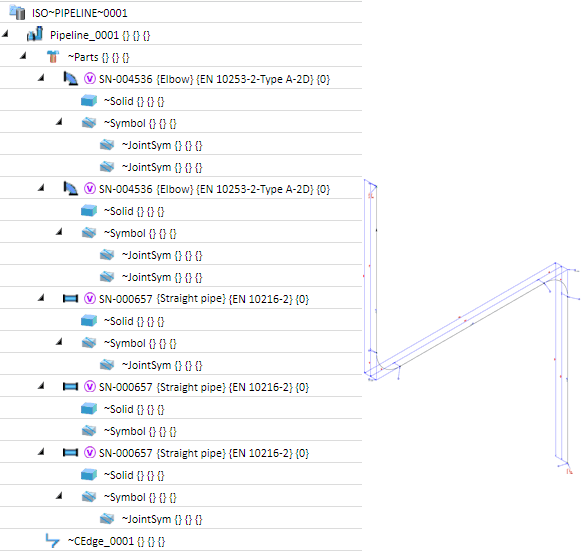

Exemple :

Lors du remplacement automatique des éléments, les nouveaux éléments insérés sont toujours placés en dessous de l'élément ~Parts.
